MOONFACEのLAジョイント取り付けでアッパーアームの干渉回避

かなり前から倉庫で眠っているMOONFACEのボールジョイントがあることに気が付き、友人の車に取り付けました。



ローダウンにありがちな(ダブルウィッシュボーン式)アームロックの解消として最もお手軽な金額で行える方法です。



MOONFACE(ムーンフェイス)のLAジョイント(ショートジョイント)についてかる〜くお話ししていきます。





目次

MOONFACEのLAジョイントとは?

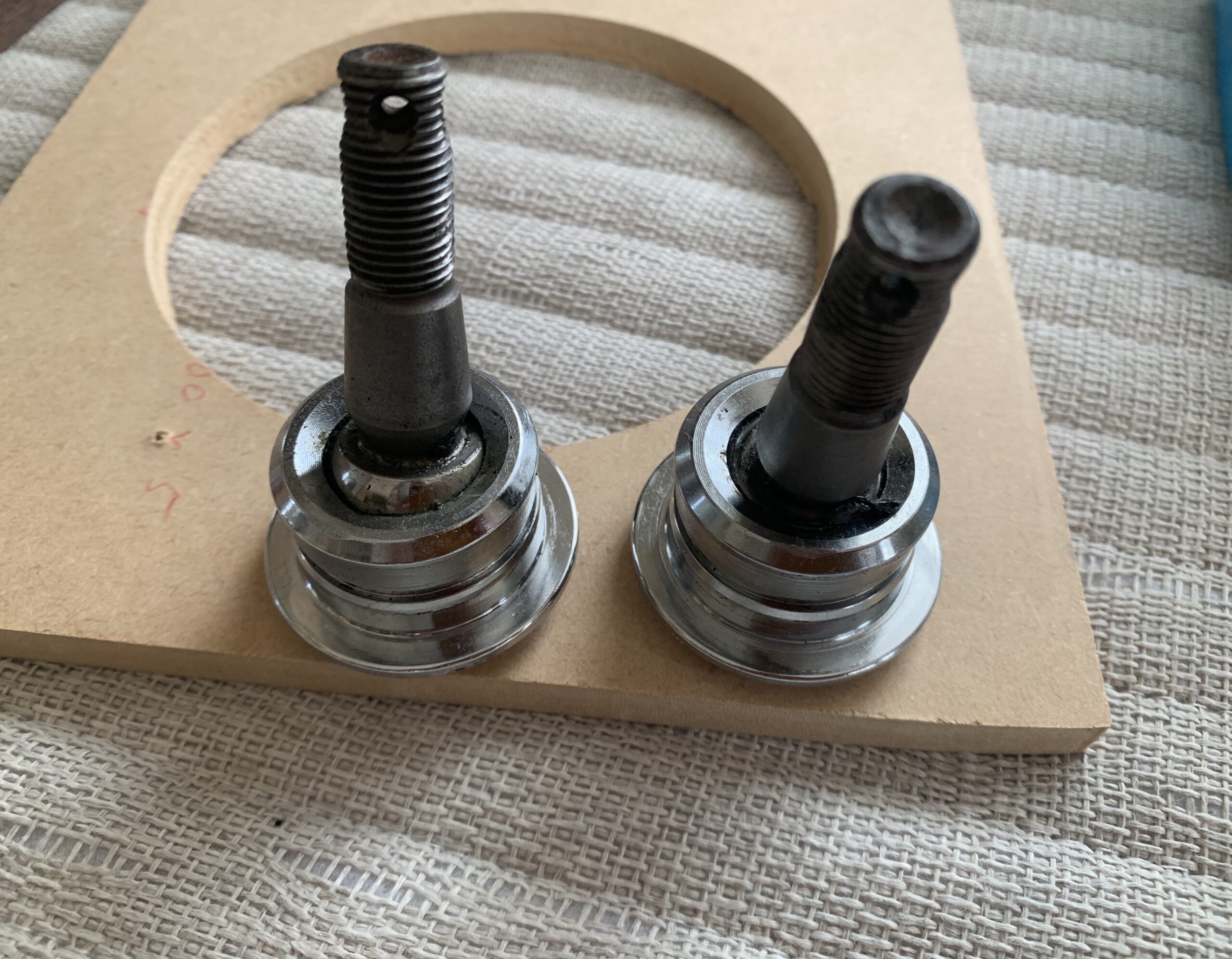

純正のボールジョイントとの比較写真があるので、こちらをご覧下さい。



  • 左側 純正のボールジョイント
  • 右側 MOONFACEのLAジョイント



ボールジョイントのボルト部分(正確にはナックルに入り込む部分)が短くなることで、アッパーアームをよりナックルに入れ込める部品です。



つまるところ、純正時よりもアッパーアームが入り込むため、フレームのクリアランスを確保する事が出来ます。



確か数値は【13〜14ミリ】です。



※かなり前に購入した部品なので、正確な数値はうる覚えです…





LAジョイントの取り付け



車種によってボールジョイントの取り付け方法は異なると思いますが、だいたいは同じだと思います。

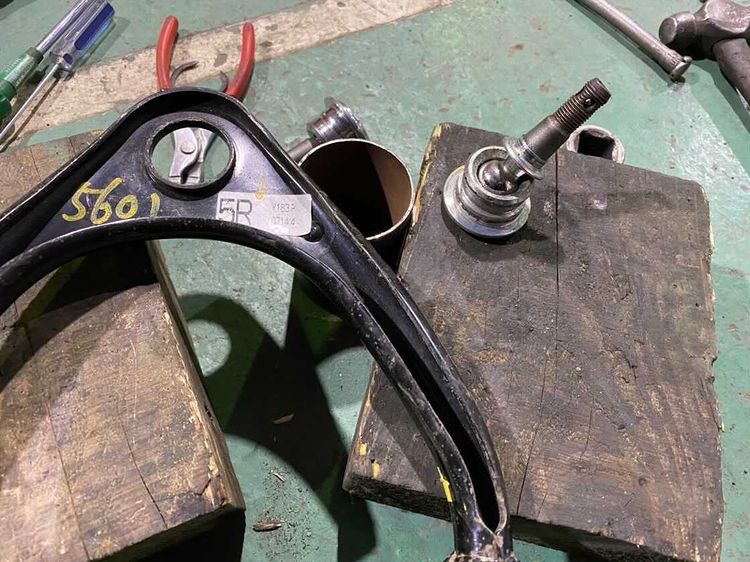

Cクリップを外して、ジョイントを抜きLAジョイントに交換するだけです。



クラウンのアッパーアームですが、こちらの記事で交換方法について説明しています。



※多くの車種で似たような作業になります。(絶対じゃないけども。)



あわせて読みたい
【クラウン】純正アッパーアームのボールジョイント交換方法 友人に部品提供したところ、交換作業の写真が大量に送られてきました。   その写真を使いつつ、1つの記事を書き上げていきます。   この記事では、クラウンの...



LAジョイント装着後の変化

今回取り付けた車両には、短縮ナックルが入っているのですがエアサスを前下げした際、アッパーアームが干渉してしまって下がりきなない状態でした…

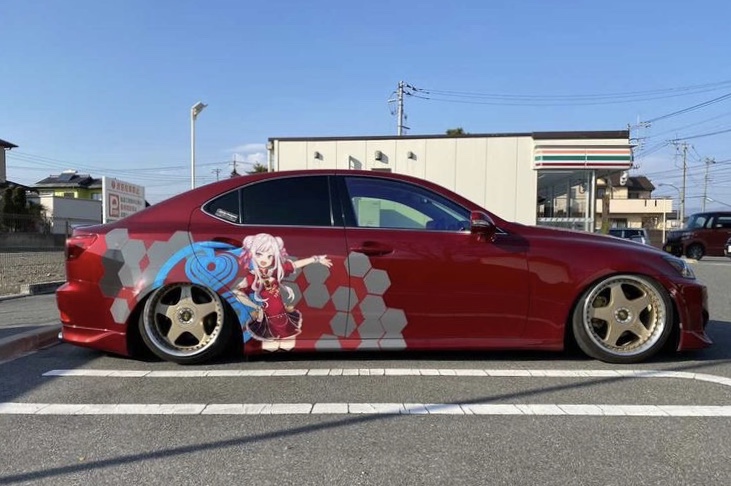

■ムーンフェイスLAジョイント装着前

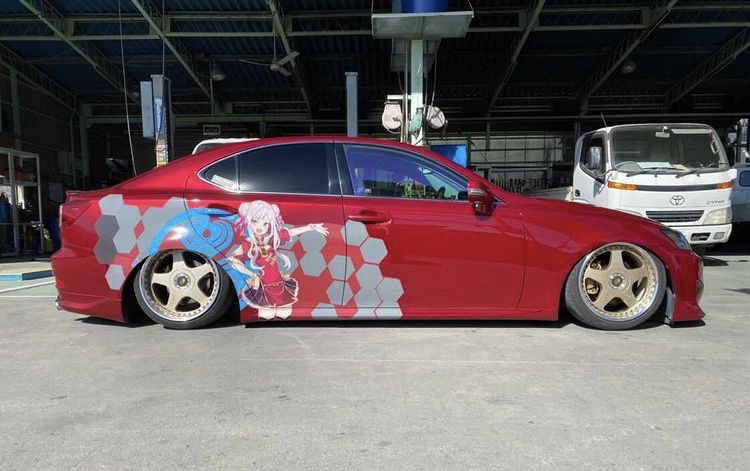

■ムーンフェイスLAジョイント装着後



少し分かりづらい画像で申し訳ないですが、フロントがここまで下がるようになりました。



  • ムーンフェイスLAジョイント             -13ミリ
  • 純正アッパーアーム        -15ミリ



大凡、30ミリのクリアランス確保に成功です。

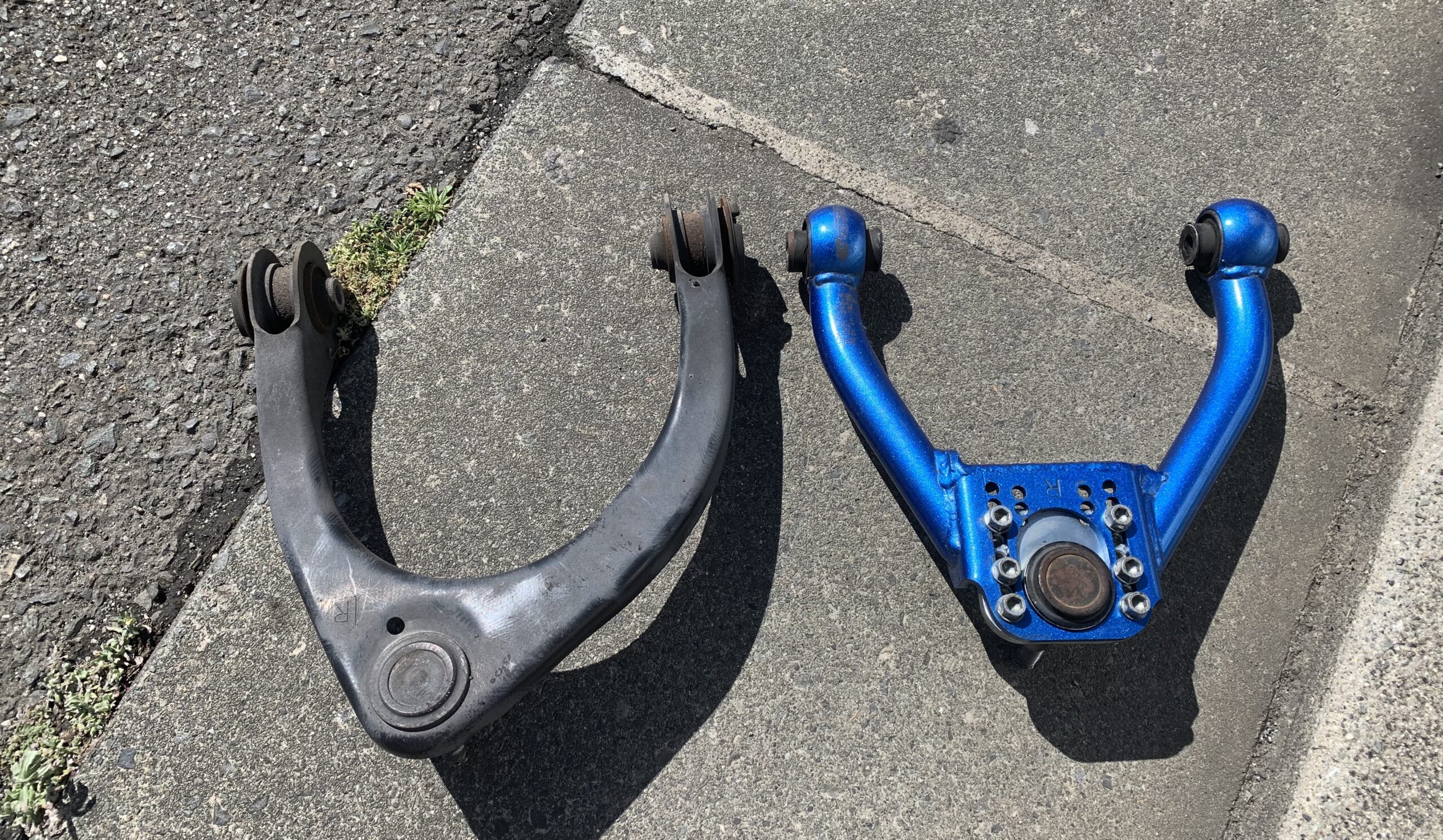

ご存知の方も多いと思いますが、社外品のアッパーアームの方が純正よりもフレームとのクリアランスが狭くなる傾向が強いです。





どうしても外観がゴツくなるので、当たり前といえば当たりまえだけども。



あと、もう一点だけ補足しておくと、アッパーアームが短くなることでフレーム側に作ってあるアームの逃げの位置とズレてしまうのも原因だったりします。



※純正のアッパーアームがバンザイする位置を計算して、ボールジョイント部分の逃げが設けてあるからね。



まとめ



金額も1万円ちょっととそこまで高い商品では無いし、ボールジョイントのリフレッシュにもつながるのでおすすめです。







注意点を挙げるなら、この部品は純正のアッパーアームにしか使えないことぐらいだと思います。



常にアッパーアームが干渉してしまっているユーザーにはあまり向いていませんが、大きな段差で時々当たるぐらいであれば解消すると思います。



10ミリオーバーのクリアランス確保は大きいですね。



それでは。
