l150ムーヴのアクスル交換【ABS無バージョン】

この記事では、l150ムーヴのアクスル交換についてお話しします。正確には【ABS無し】のアクスル交換です。



ご存知の方も多いかもしれませんが、l150、l350、l550など50系と呼ばれるダイハツ車のアクスルは、ABS有無でドラムブレーキの構造が全く違います。



ABS有の車体に乗られている方はこちらをチェックしてみて下さい。



あわせて読みたい
l150ムーヴのアクスル交換【ABS有バージョン】 通勤車で乗っていたムーブを解体するので、アクスル交換の方法についてお話ししていきます。   この記事では、l150ムーヴの【ABS有】アクスルの交換方法です。 &nb...





目次

アクスル交換に必要なモノ

  • スピンナーハンドル
  • ラチェット
  • ソケット(12、17ミリ)
  • メガネレンチ(17ミリ)
  • グラインダー



ABS有のアクスル交換には、トルクスボルト(T55)が使われていますが、ABS無しのアクスルには使われていません。



そんなこんなで、ABS無しのアクスル交換には、コレと言って特別な工具は不用です。



l150ムーヴのアクスル交換方法(ABS無し)



ABS無しのアクスル交換は以下の手順で行います。



  1. ドラムカバーを外す
  2. ドラムプレートを外す
  3. ショックを外す
  4. アクスルを外す



ABS有のアクスル交換と比較すると、かなり楽な作業内容です。



※ABS有が特別大変ってわけじゃ無いんだけども…



作業手順ごとに解説していきます。



ドラムカバーを外す

ドラムカバーを外す際には、センターナットを外す必要があります。

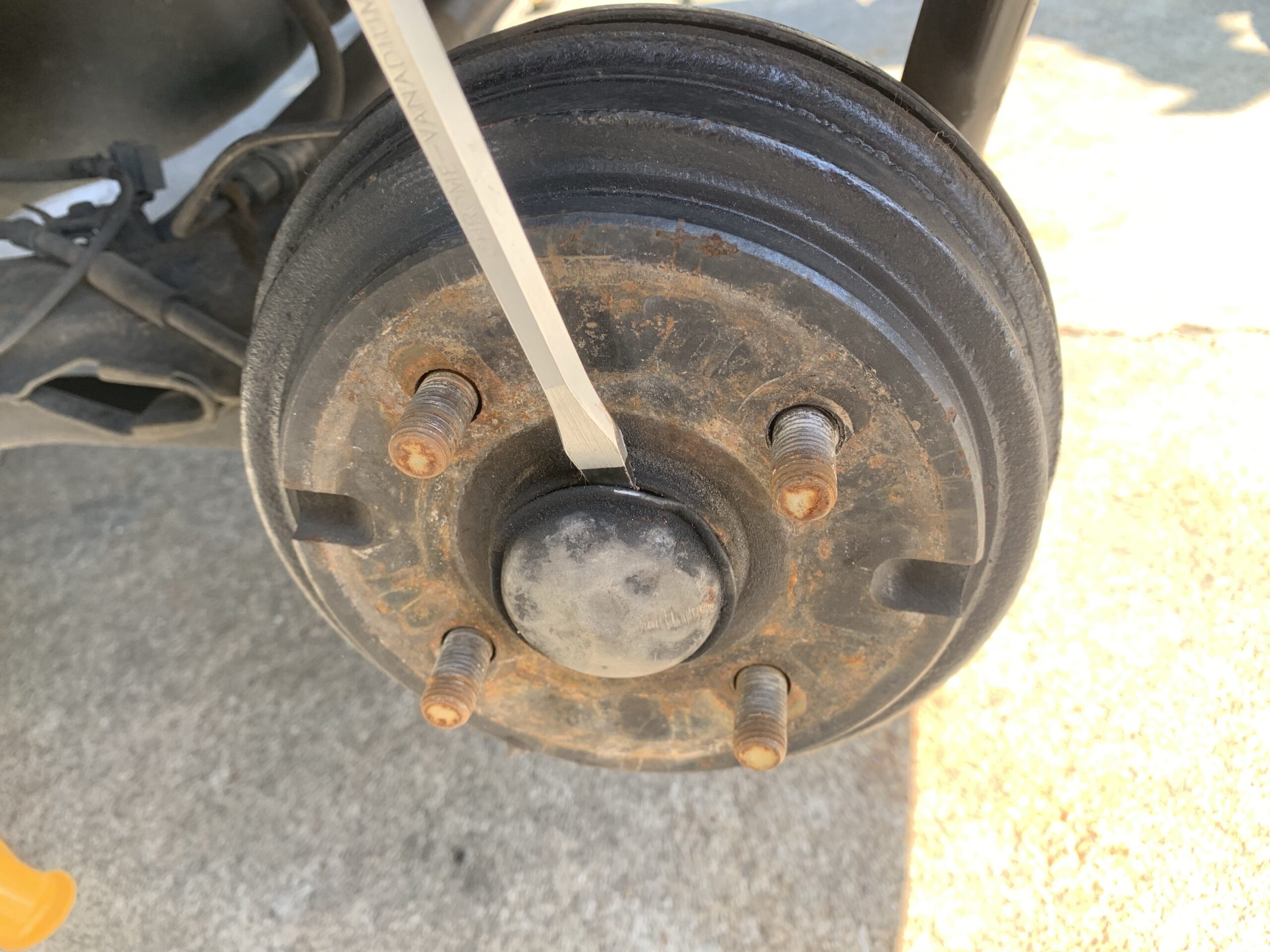

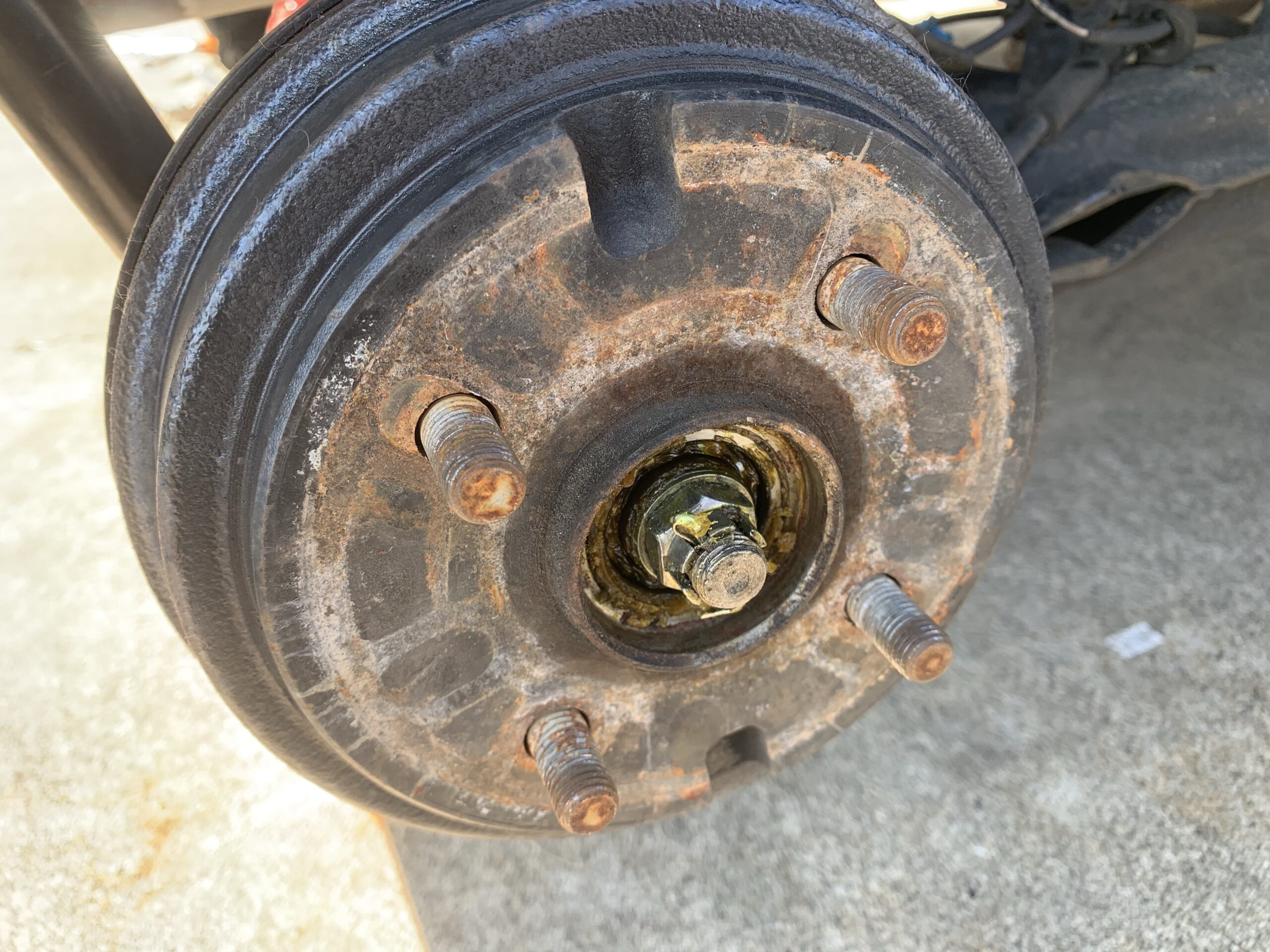

ドラムカバー中央にある、カバーをマイナスドライバーで外すと、センターナットがありますのでこちらを緩めます。





センターナットには、割りピンが入っていますので、割りピンを抜くことも忘れずに。



この手の割りピンは、原則再利用禁止です。再利用される方は自己責任で。



とは言え、この手の割りピンはただの回り止め(保険)です。



説明不要かもですが、割りピンは折り曲げてあるので、一度伸ばしてから引っ張るだけで外せます。

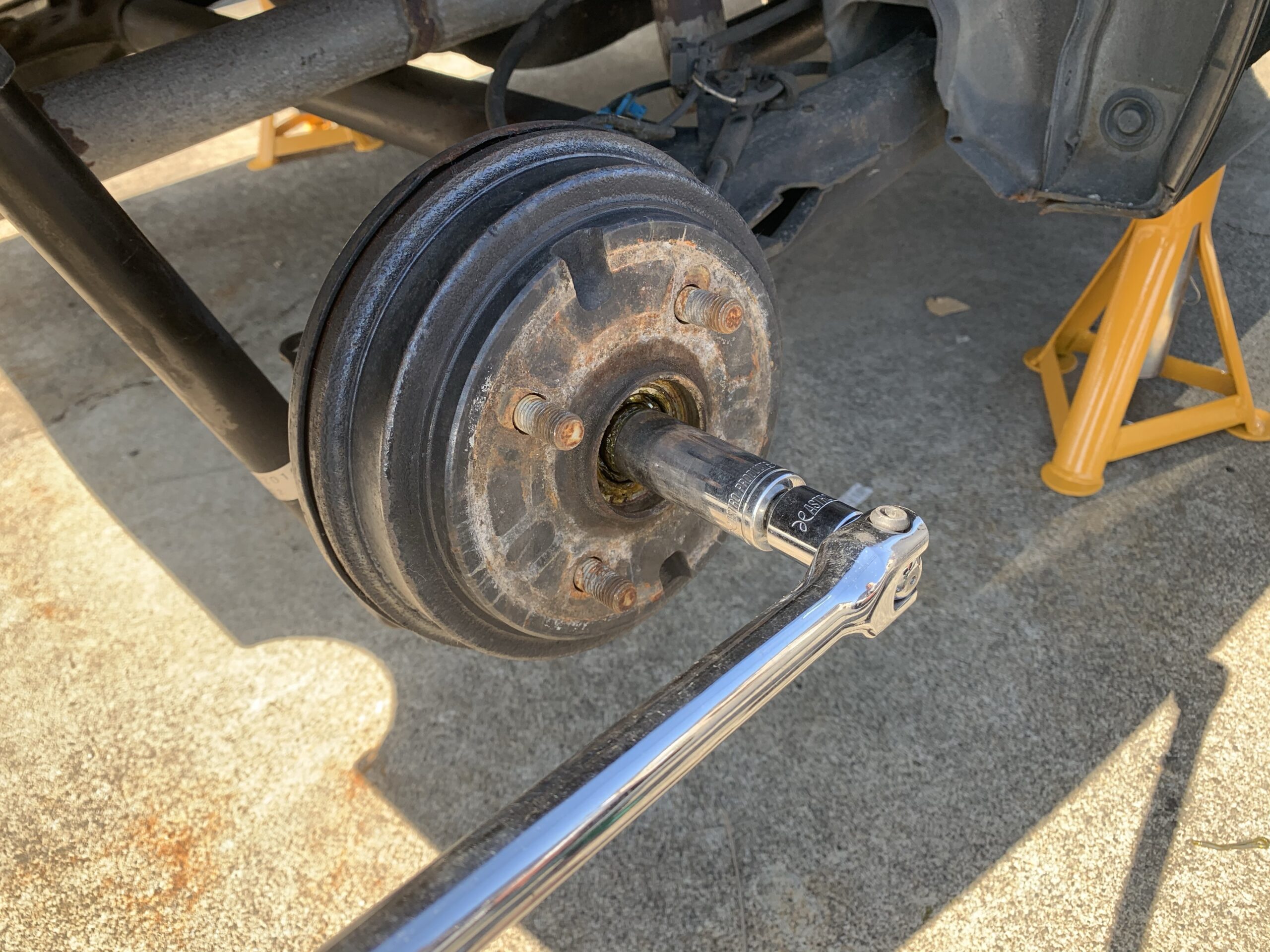

ナットの頭は17ミリです。



ナットの前に、ワッシャーが一枚入っているので、そちらも忘れずに外し、戻す際も忘れずに。





センターナットを緩める際は、サイドブレーキはかけなくて大丈夫です。※構造的に供回りはあり得ないため。



むしろ、解除しておかないとドラムカバーが外れないのでサイドブレーキは解除しておきます。





ドラムプレートを外す

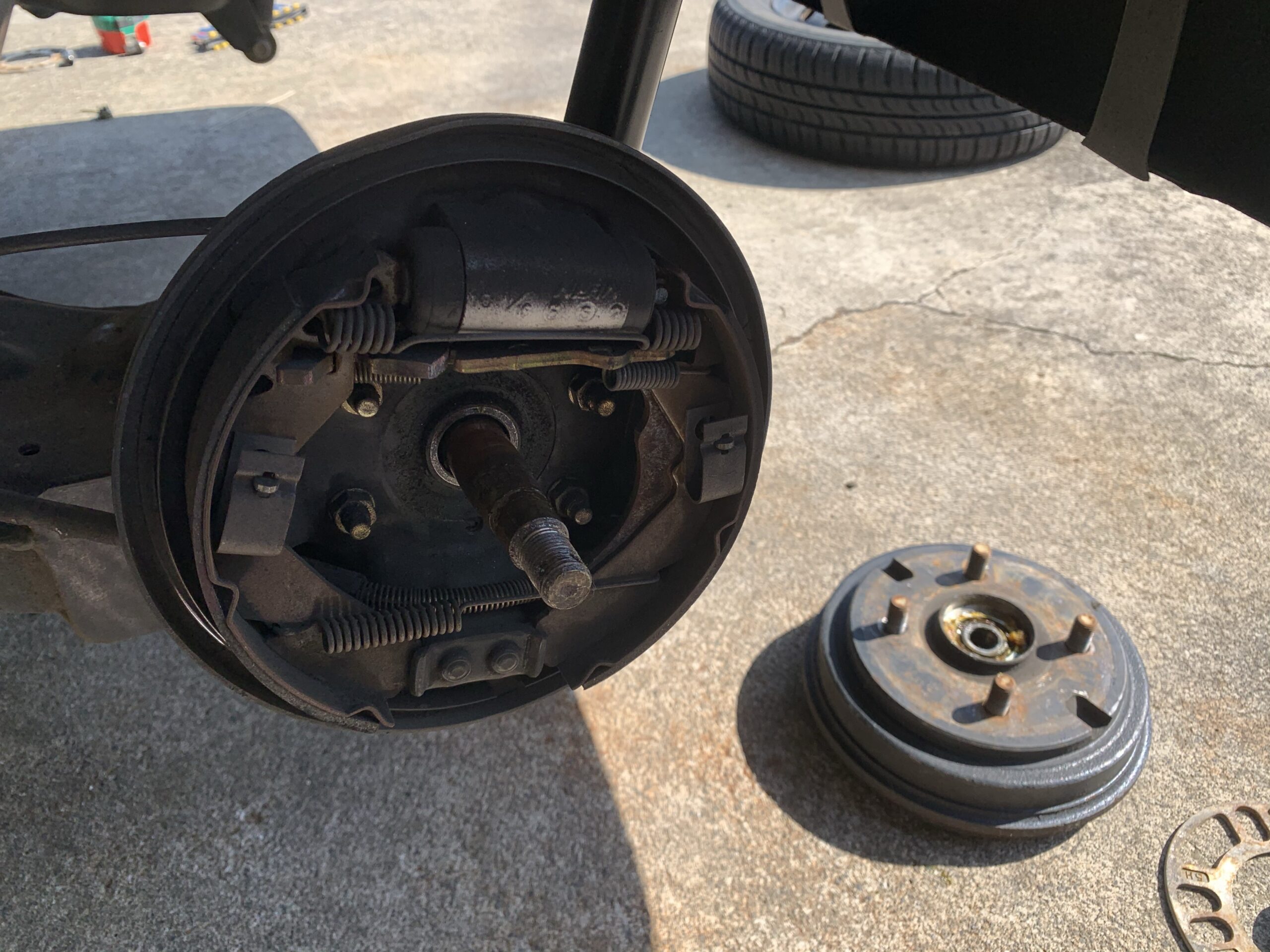

ドラムカバーが外れたら、プレートにある4つのナット(12ミリ)を外します。



ここを外す際は、ディープソケットが必要です、ショートのソケットだとナットに到達出来ないと思います。

車を触る上ではこのような機会も珍しく無いので、ディープソケットのセットを持っておくことを強くお勧めします。







※バックプレートって言うのかな?正式な部品名は分かりません。調べるのも面倒です。すみません。

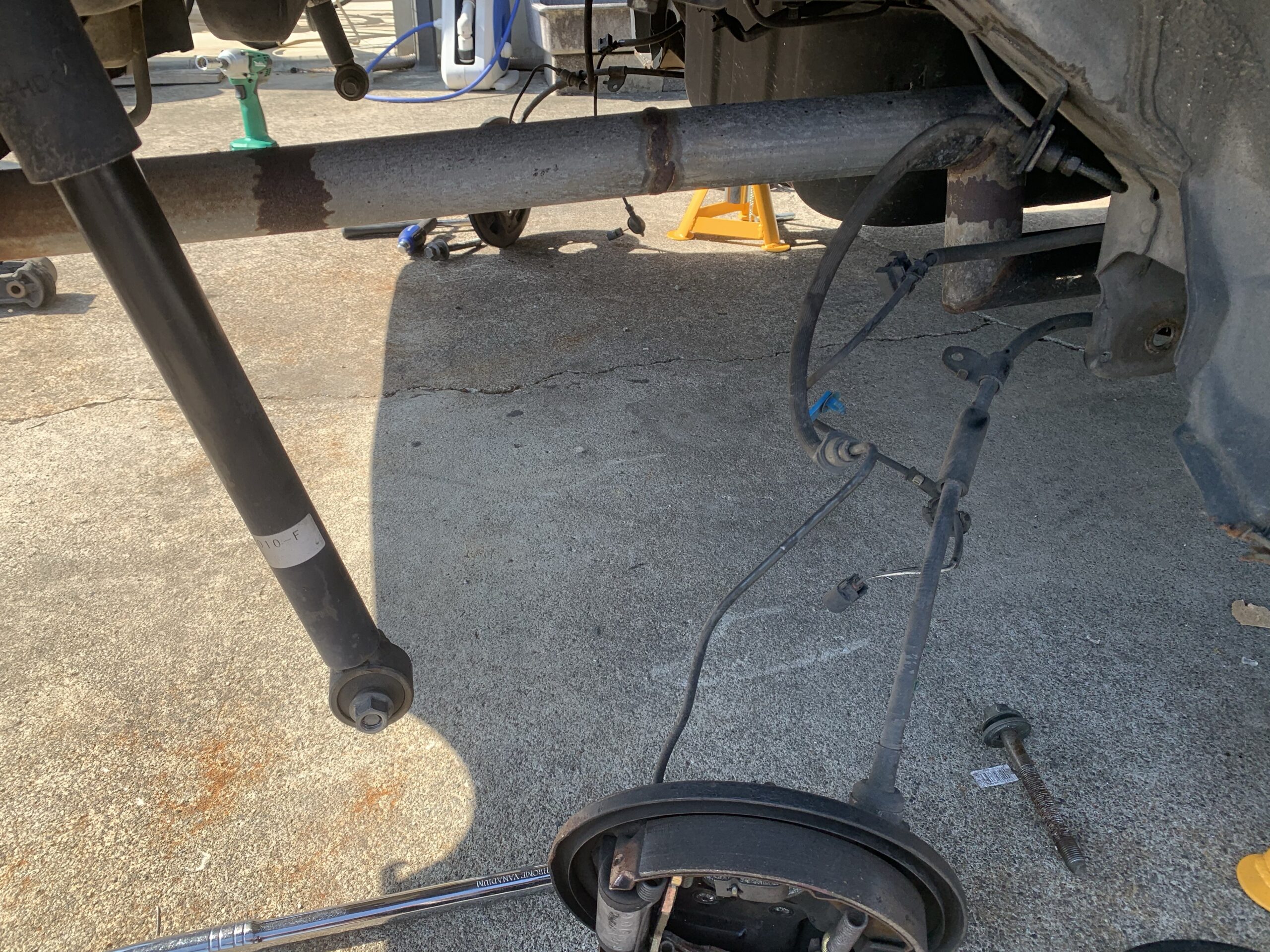

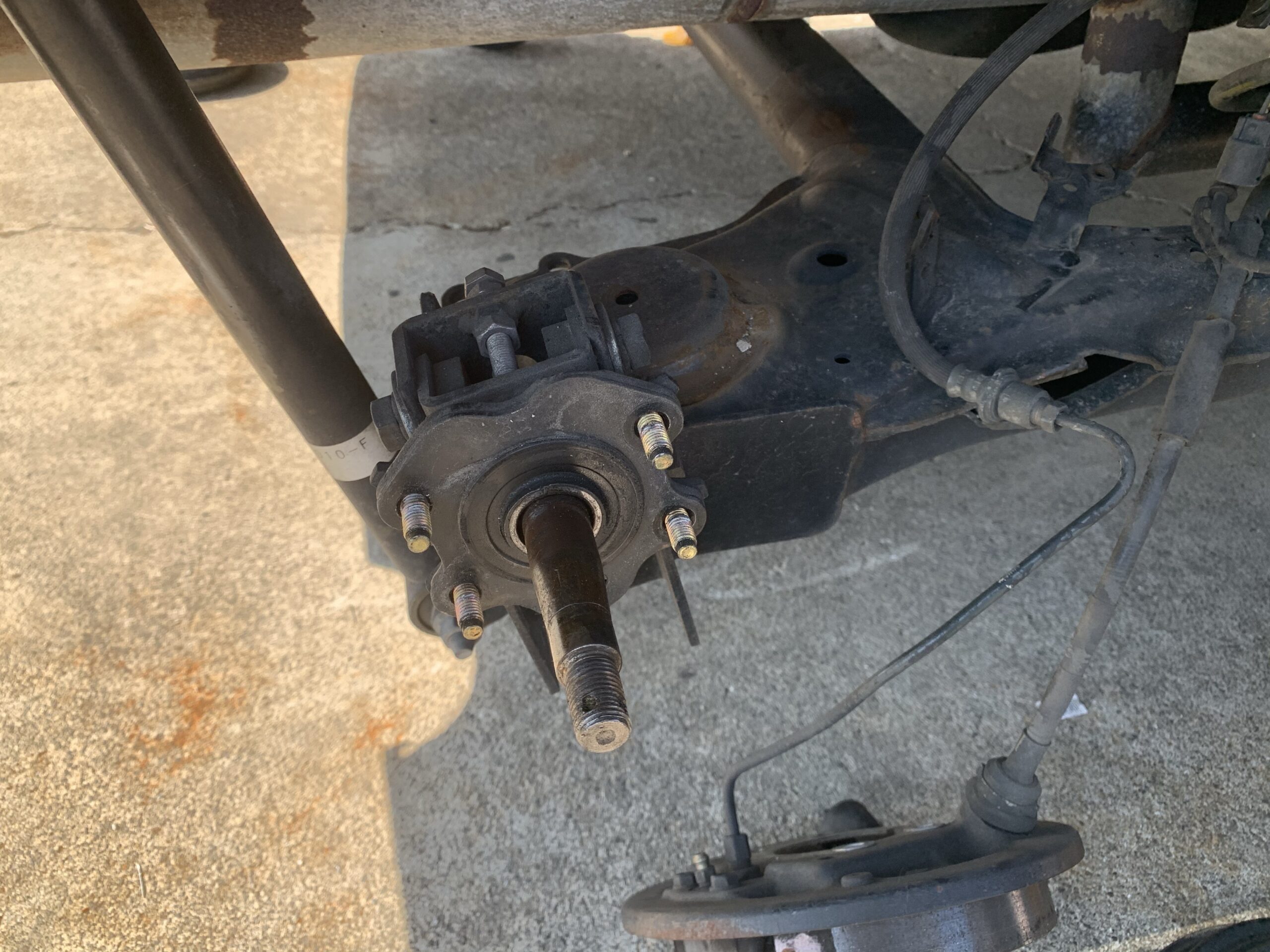

ナットを4つ外すと、ドラムのプレートがこのように外れます。

ここのボルト背面は、ツマミのようになっているので、緩める際に供回りする場合は手で押さえながら回せばOKです。



プレートを外す際は、ブレーキ配管に気を配りながら外します。



※余程無理をさせなければ、ブレーキ配管をやっつけることは無いけども。

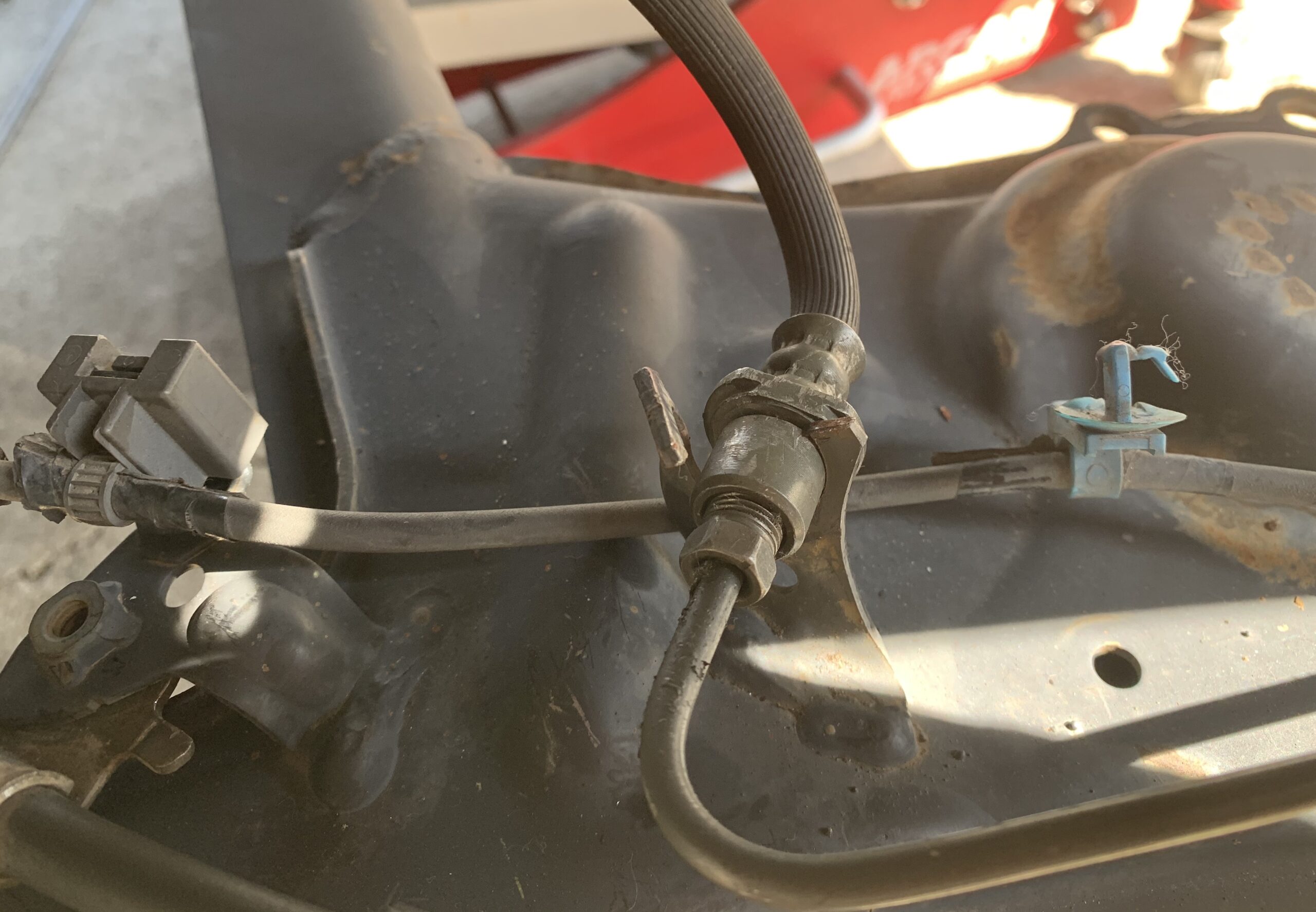

後は、ブレーキ配管を固定している箇所のクリップを外し、切断して切り離します。



グラインダーもしくは、金属バサミ等で切断可能です。ブレーキ配管をやっつけないように注意です。

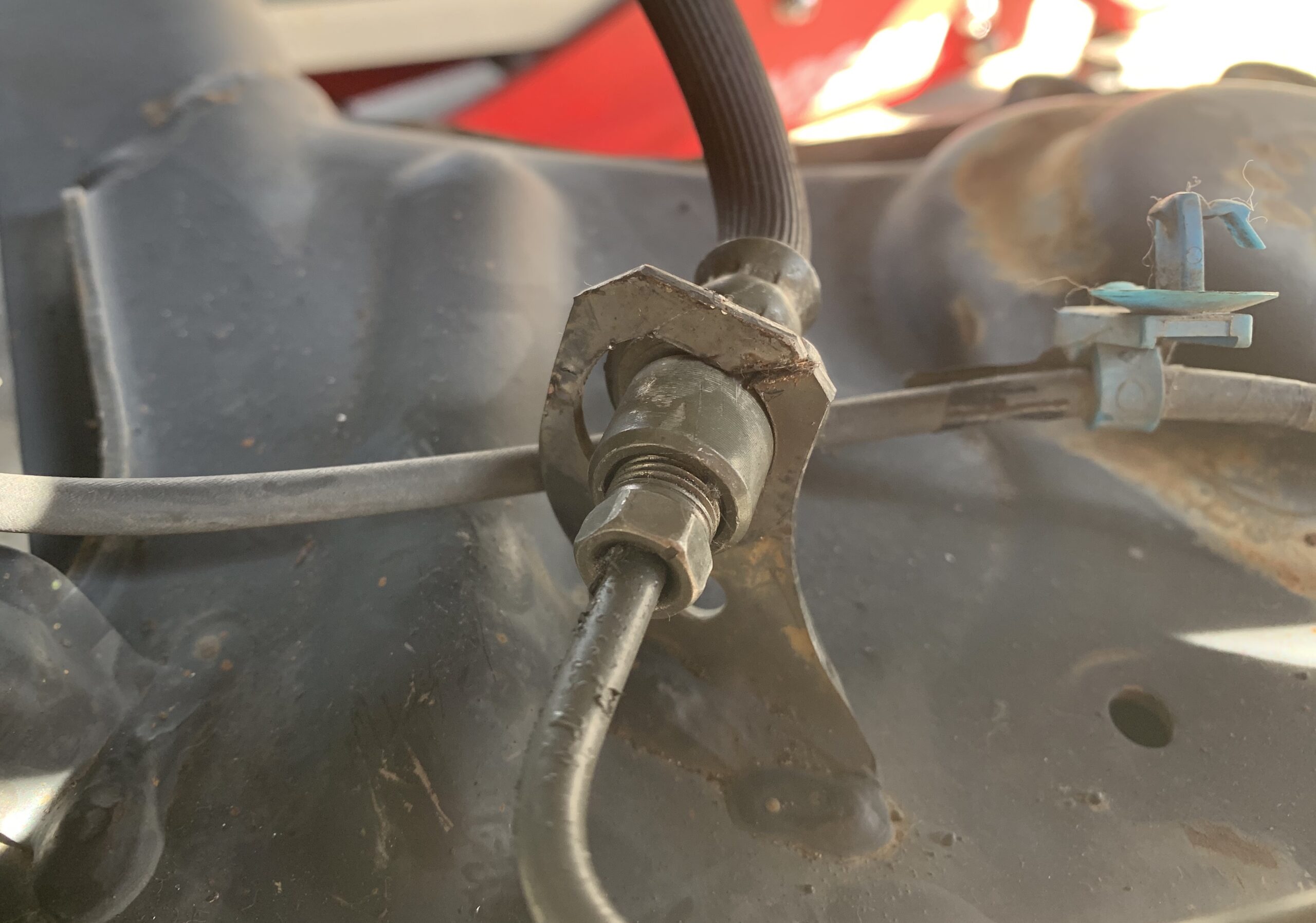

アクスルを付け変えた後は、サイドステーを折り曲げるなどして、タイラップで固定。



このぐらい綺麗に戻しておけば、クリップが使えるかも。



ここはタイラップで固定していても、ブレーキホースが固定されていれば、車検にも通ります。

※少なからず、僕がユーザー車検で指摘されたことは一度もありません。





ここを切りたく無い人は、10ミリと17ミリのメガネレンチを使って外してやればステーを痛めずに外せます。



中古で加工アクスルを買うと、結構な割合で切断されていますが…。



当たり前ですが、ここを外すとブレーキフルードが漏れます。アクスルを付け替えたあとに、エア抜きをしないとダメです。

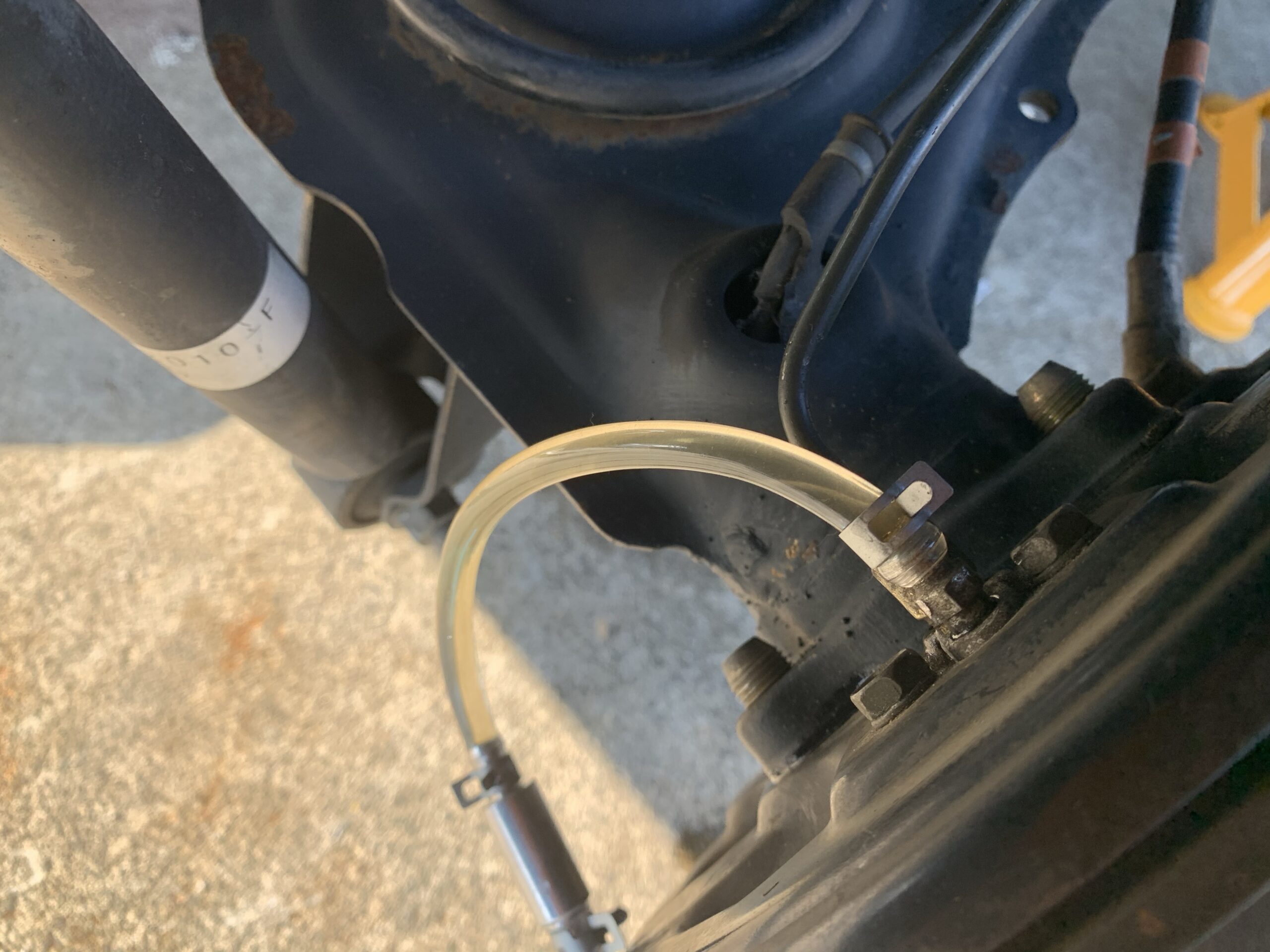

エア抜きする際は、画像にも写っていますが、ワンウェイバルブを用意しておくと便利です。





ショックを外す

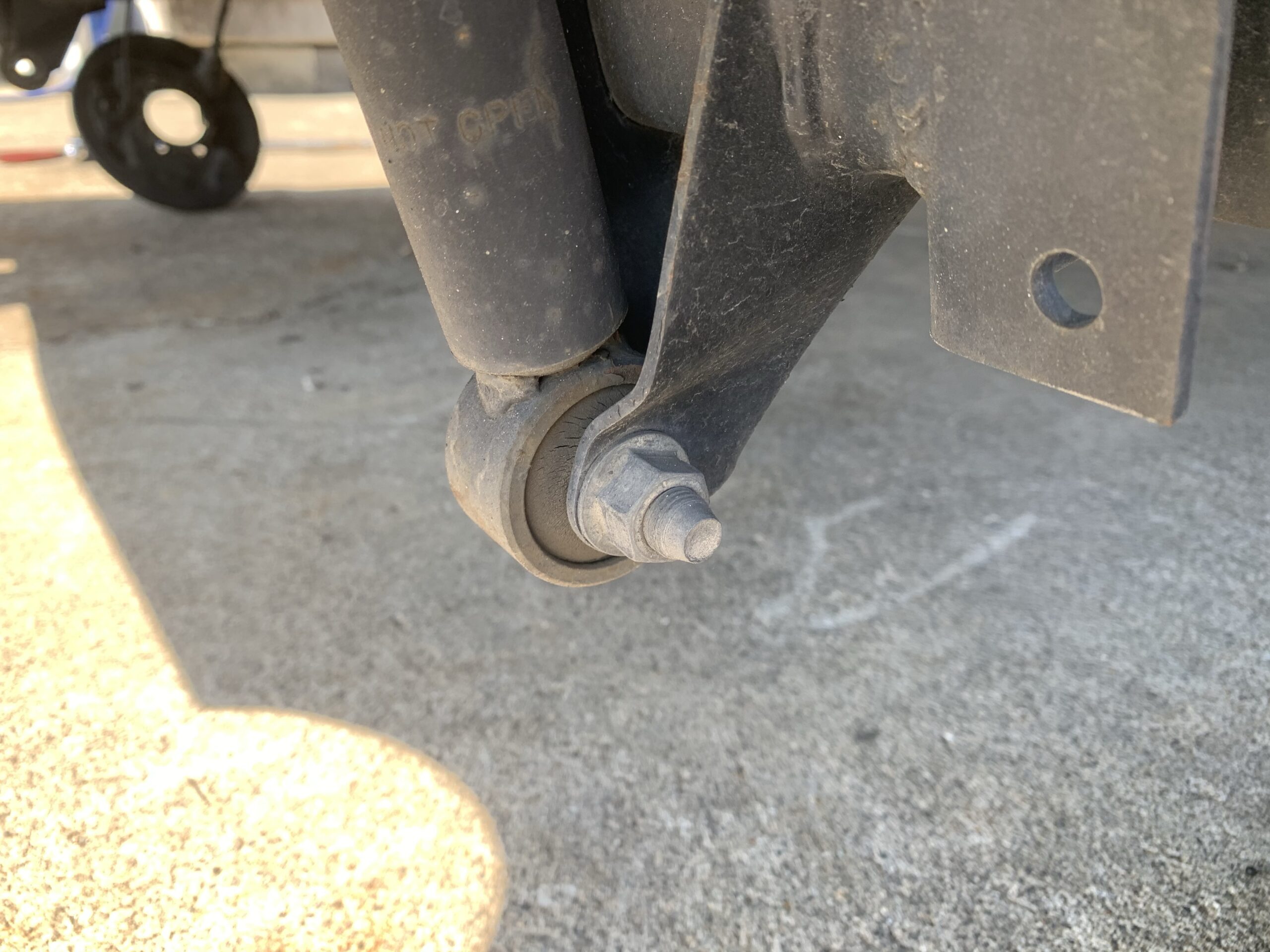

アクスルを固定している4本のうち、2本に該当するショックアブソーバーの付け根を外します。



ボルトの頭は17ミリです。



※アクスルにジャッキを当てつつね。ジャッキ当てておかないと、アクスルが下に下がっちゃいます。



この時に、スプリングも外しておきましょう。ショックの下側を外したら、スプリングもそのまま外せます。



アクスルを外す

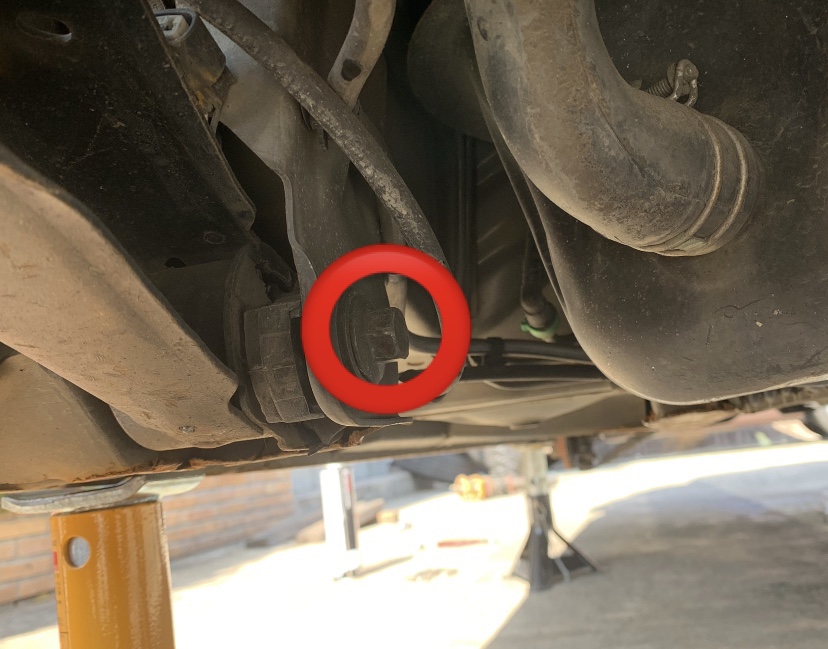

最後に、アクスルと車体を固定するボルト(17ミリ)を左右で2本外せば、アクスルが取り外せます。



ここのボルトは結構な長さがあります。

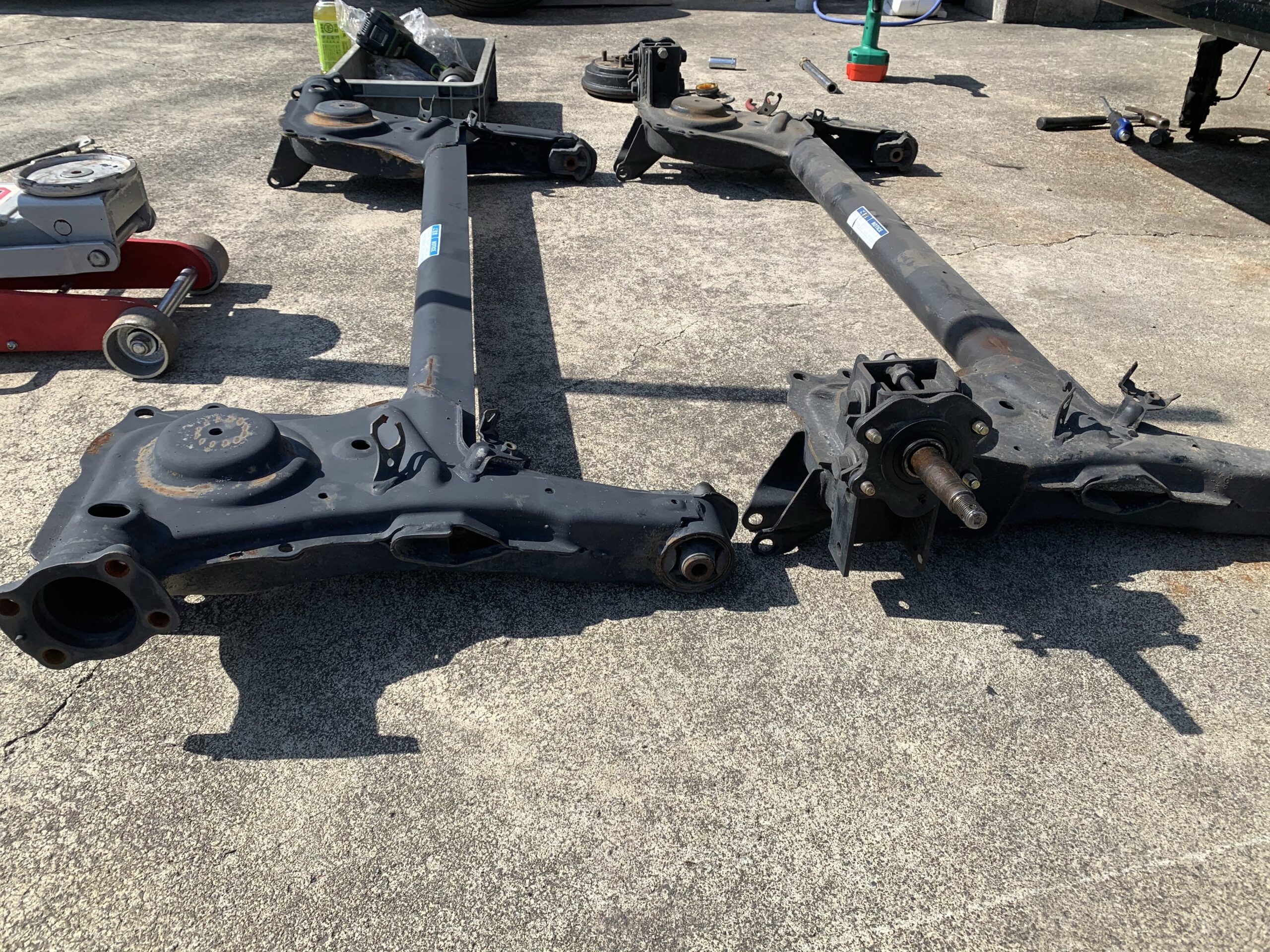

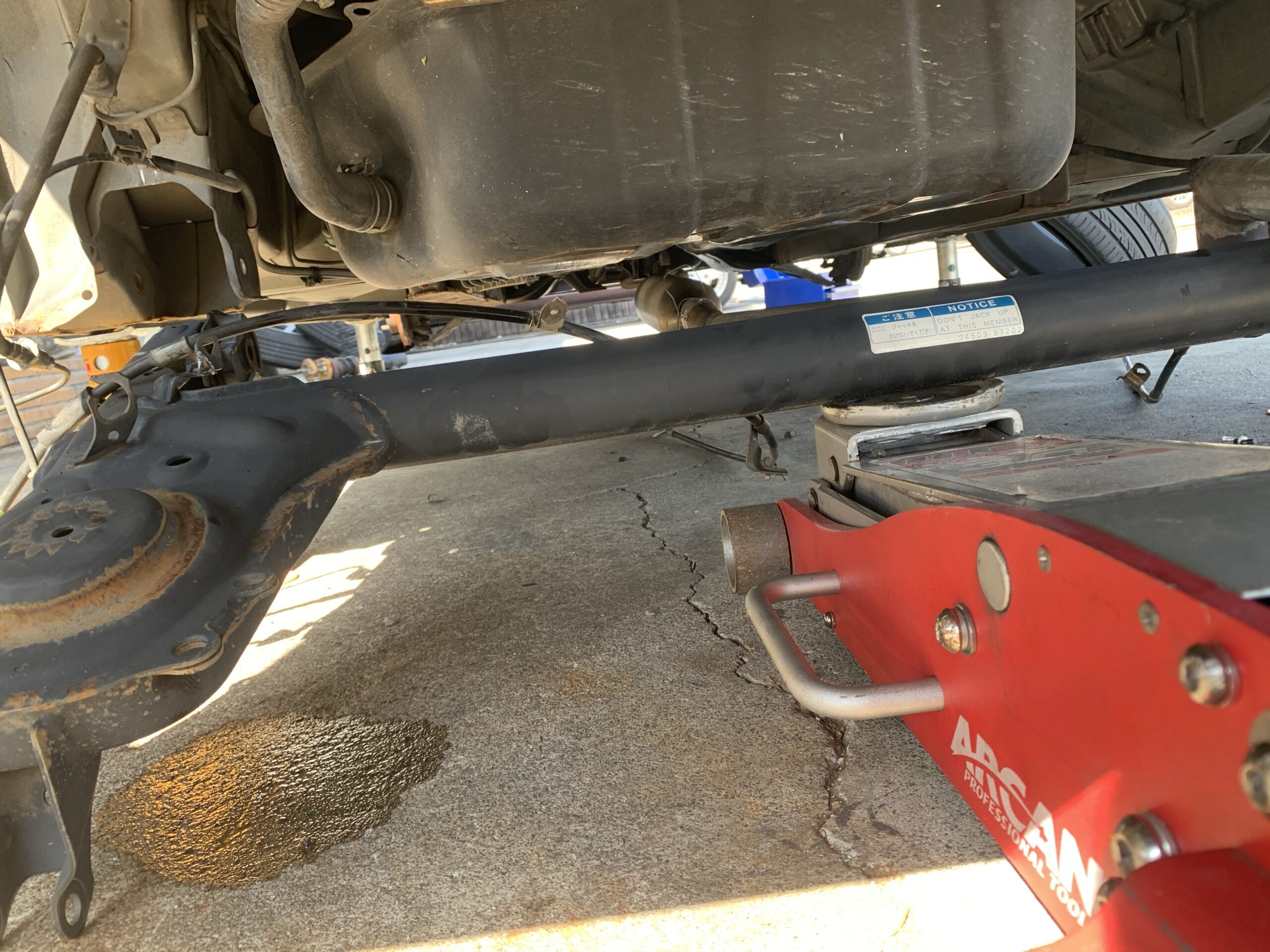

アクスルを固定しているボルトを全て外したら、ジャッキごと引っ張り出せばアクスルを引き出せます。



戻す際は、逆手順で戻していくだけです。この記事を逆に読んで貰えたら作業可能です。



まとめ



ABS有のアクスル交換と比較すると、ドラムブレーキの分解作業がないので、その分楽チンです。



僕の場合は、ABS有の車体にABS無しのアクスルを取り付けているので、両方の作業プラスアルファー余分な作業が入りかなり手間…



ココに関しては、こちらの記事で詳しくお話しています。



あわせて読みたい
【l150】ABS有にABS無しのアクスルを流用する方法 かなり前に、こんな質問を頂きました。   ABS有のムーヴやタント(l150、l350)にABS無しのアクスルを流用することは可能でしょうか?   ここに対する答えは...



それでは。
