【R50/53】ミニクーパーのブラケット屈折加工

少し前から、依頼されていたミニクーパーのブラケット加工を行いました。



俗に言う、屈折加工というやつですね。



屈折加工のDIY作業については、以前にこちらでお話ししています。





この記事では、ミニクーパーのブラケット加工について、簡単な説明をしていきます。



そもそも屈折加工ってなに？



そんな方はコチラの記事をご覧ください。







ブラケット加工に使うもの



• マスキングテープ

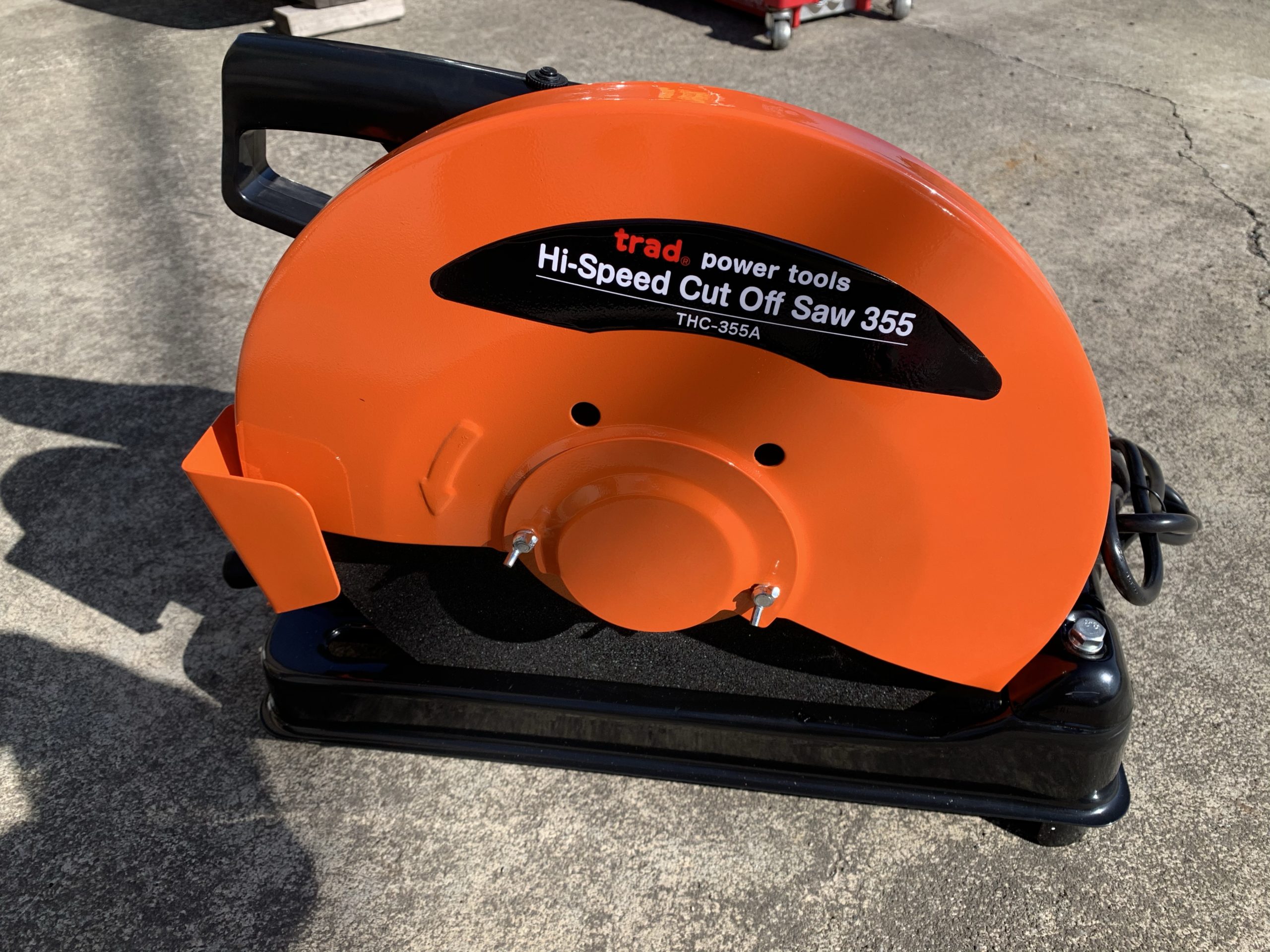

• 高速カッター
• 溶接機



※本溶接はプロにお願いします。溶接機は仮付けに使用します。



高速カッターで角度切りをしますので、必須アイテムです。







ミニクーパーのブラケット加工

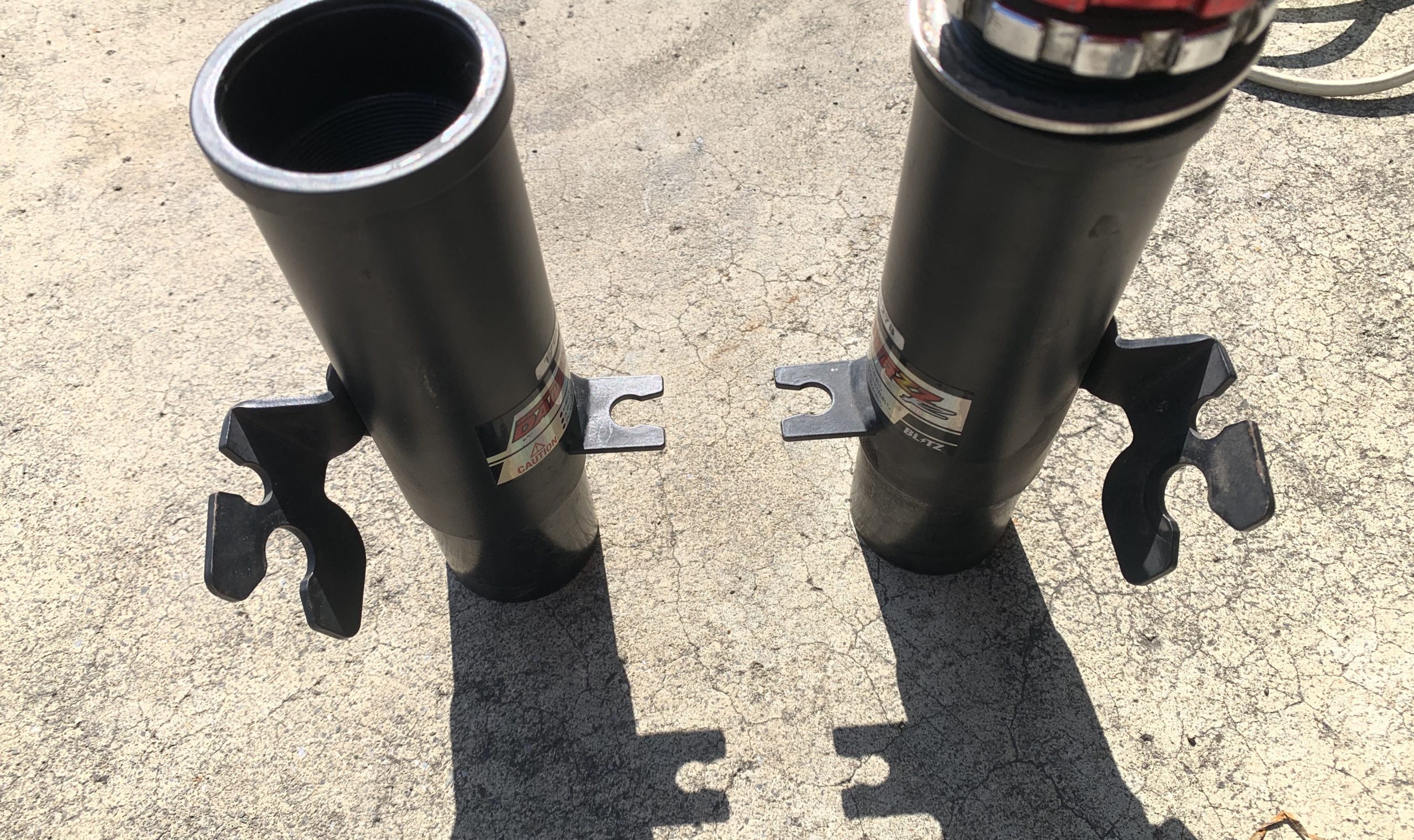

今回依頼されているブラケットは、R53ミニクーパー用のブリッツの車高調です。



■作業手順

1. ブレーキホース類のステーをカット
2. ブラケットを斜めに切断
3. 角度を調整しつつ仮溶接
4. 外したステー類を溶接

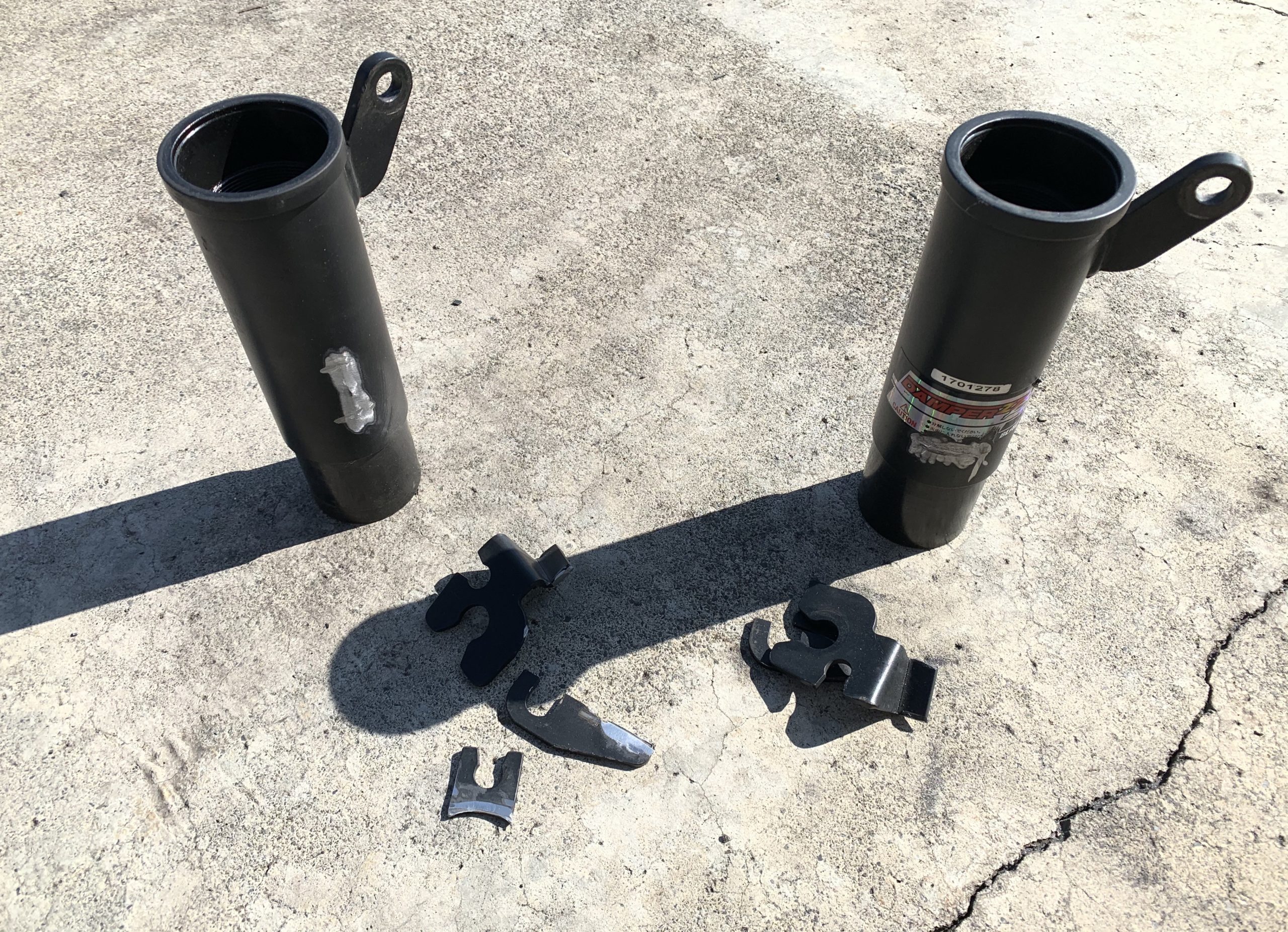

• ショックを固定する用のステー
• ブレーキホースのステー
• ABSセンサーのステー



この3つが邪魔なので、一旦外します。



※スタビリンク用のステーは取らなくてもいけたので、取ってません。もし取るなら、ここも200vの溶接が良いと思います。

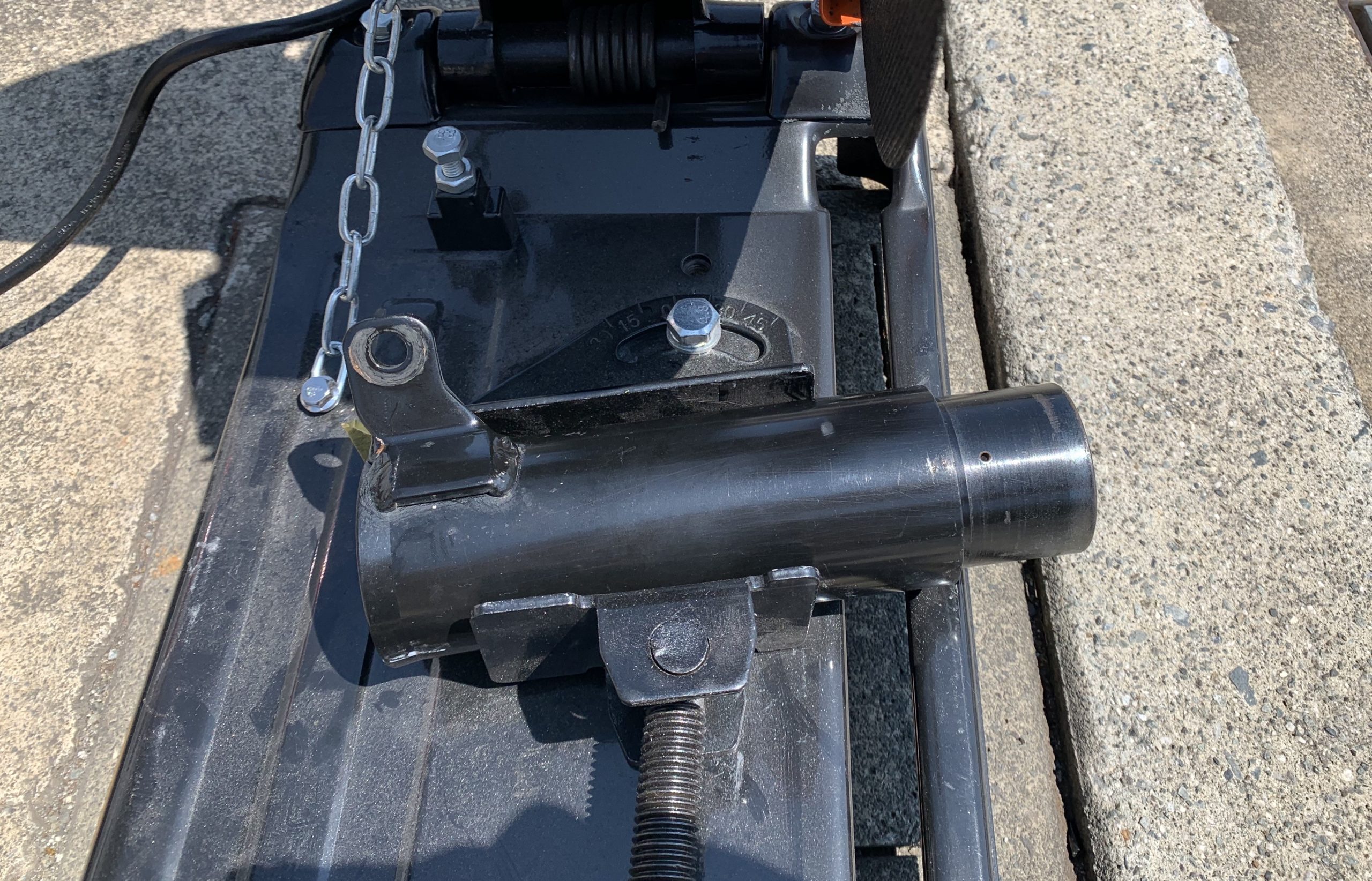

※これは別の車のブラケット

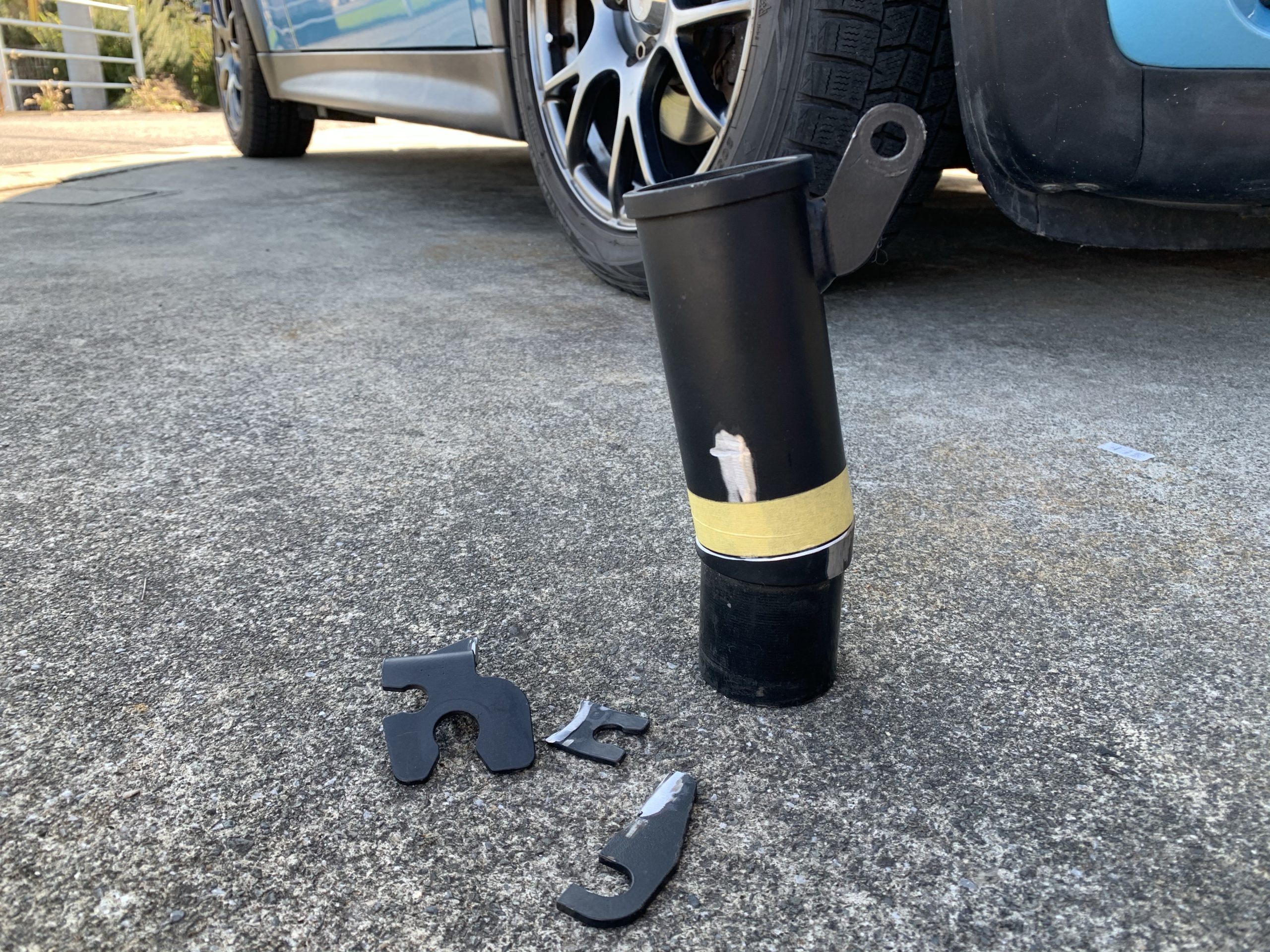

あとはカット。角度は、過去に触っていたミニクーパーや別車種からのデータを基準に決めました。



ホイールやら車高やらを決めてから、角度を決めるのがベストです。



屈折加工の角度については、こちらの記事でお話ししています。

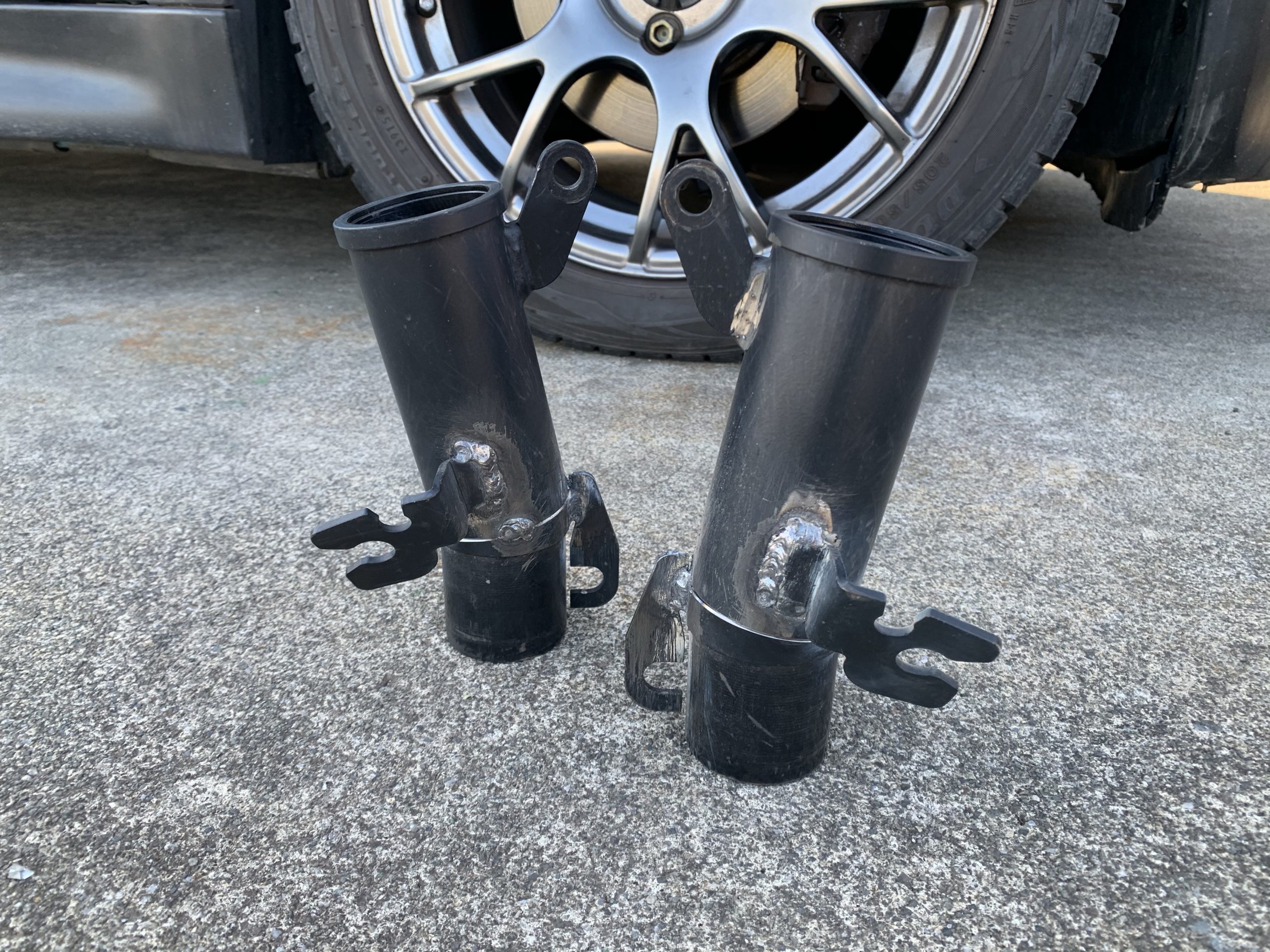

カットし終えたら、仮溶接していきます。





ABSセンサーとブレーキホース固定用のステーは、本溶接しています。ちゃんと溶かし込めば100vでも問題無いです。



※真似される方は、自己責任でお願いします。



あとは、プロに1周バッチリ溶接して貰えば完成です。



まとめ

※こちらの画像は今回のブラケット加工とはまた別です。あくまで目安用の写真。



ミニクーパーのブラケットは、ステーが複数付いているので少し面倒です。



参考になれば幸いです。



詳しい、加工に関してはコチラをご覧下さい。





じゃまたね。
