【ISF】フロントアッパーアームとナックル交換

先日、友人のISFに足回りを1式組み込みました。



そこでこの記事では、ISFのフロントアッパーアームとナックル交換についてかる〜くお話ししていきます。



交換に必要な工具についてもお話しします。



作業方法だけを正確に知りたい!



この記事では作業内容に関しては、必要最低限しか触れません。その為、そんなユーザーはコチラをご覧下さい。



あわせて読みたい
【IS250/18クラウン】ナックル交換のやり方を解説(画像多めで) IS250(GSE20)のフロントナックルを短縮ナックルに交換しました。   基本的に、クラウンも全く同じ作業内容です。どういうか同年式のトヨタセダンは基本同じです...
あわせて読みたい
【IS250(GSE20)】フロントアッパーアームの交換方法 レクサスのIS250(GSE20)のフロントアッパーアームを純正から調整式に交換しました。   フロントアッパーアームの交換方法を作業手順から使用工具まで分かりやす...





目次

交換に使う工具

  • スピンナーハンドル
  • ラチェット
  • ソケット(17、19ミリ)
  • メガネレンチ(14、17、19ミリ)
  • ギアプーラー



ざっと交換に必要な工具は、上記の通りです。

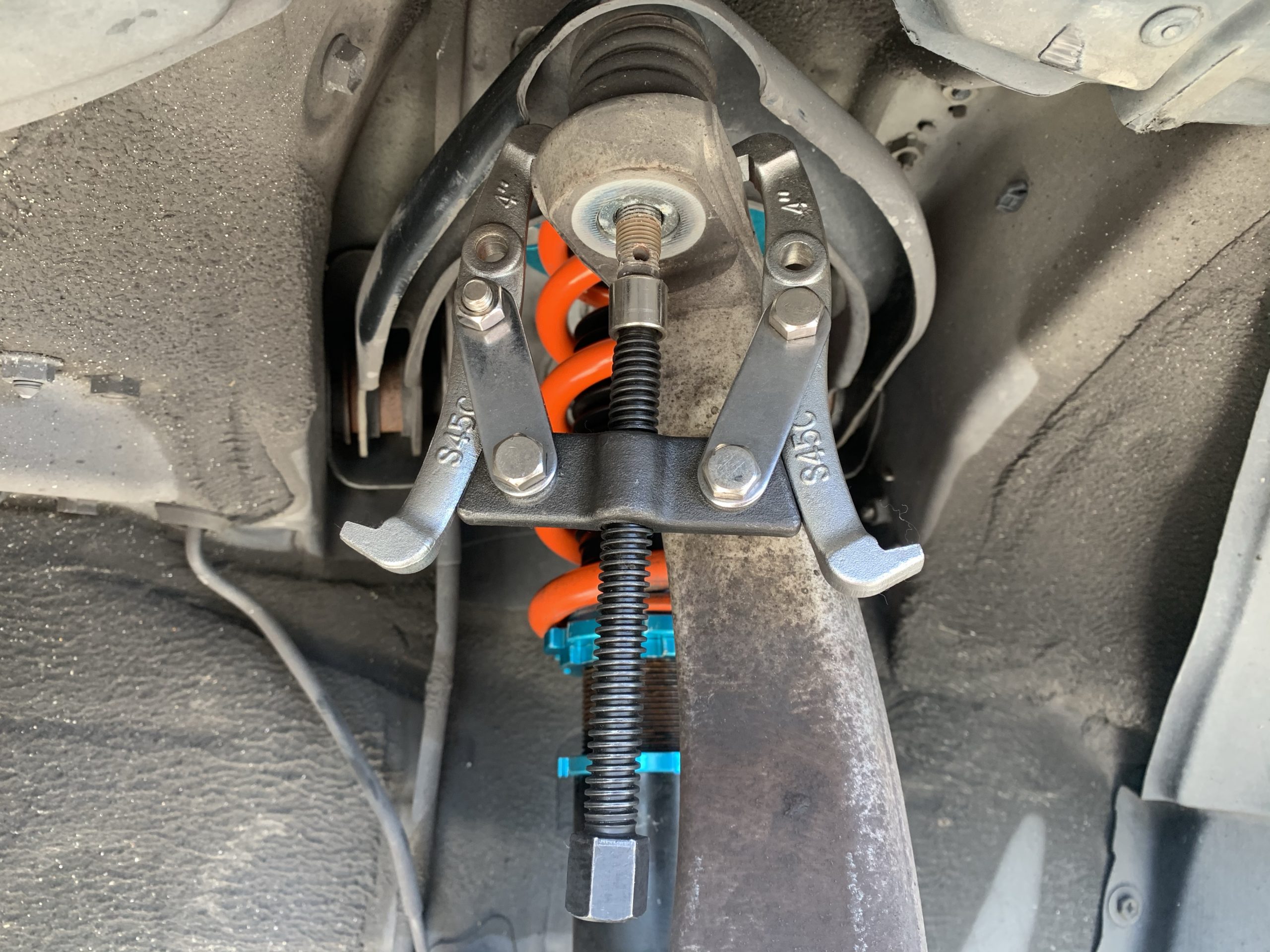

ギアプーラーはアッパーアームのボールジョイントを外す際に必要です。



強いて言うなら、14ミリのレンチはストレートのロングがオススメです。アッパーアームの付け根のボルトに使うのですが、スペースが狭くてストレートじゃ無いと作業しづらいです。









アッパーアームの交換

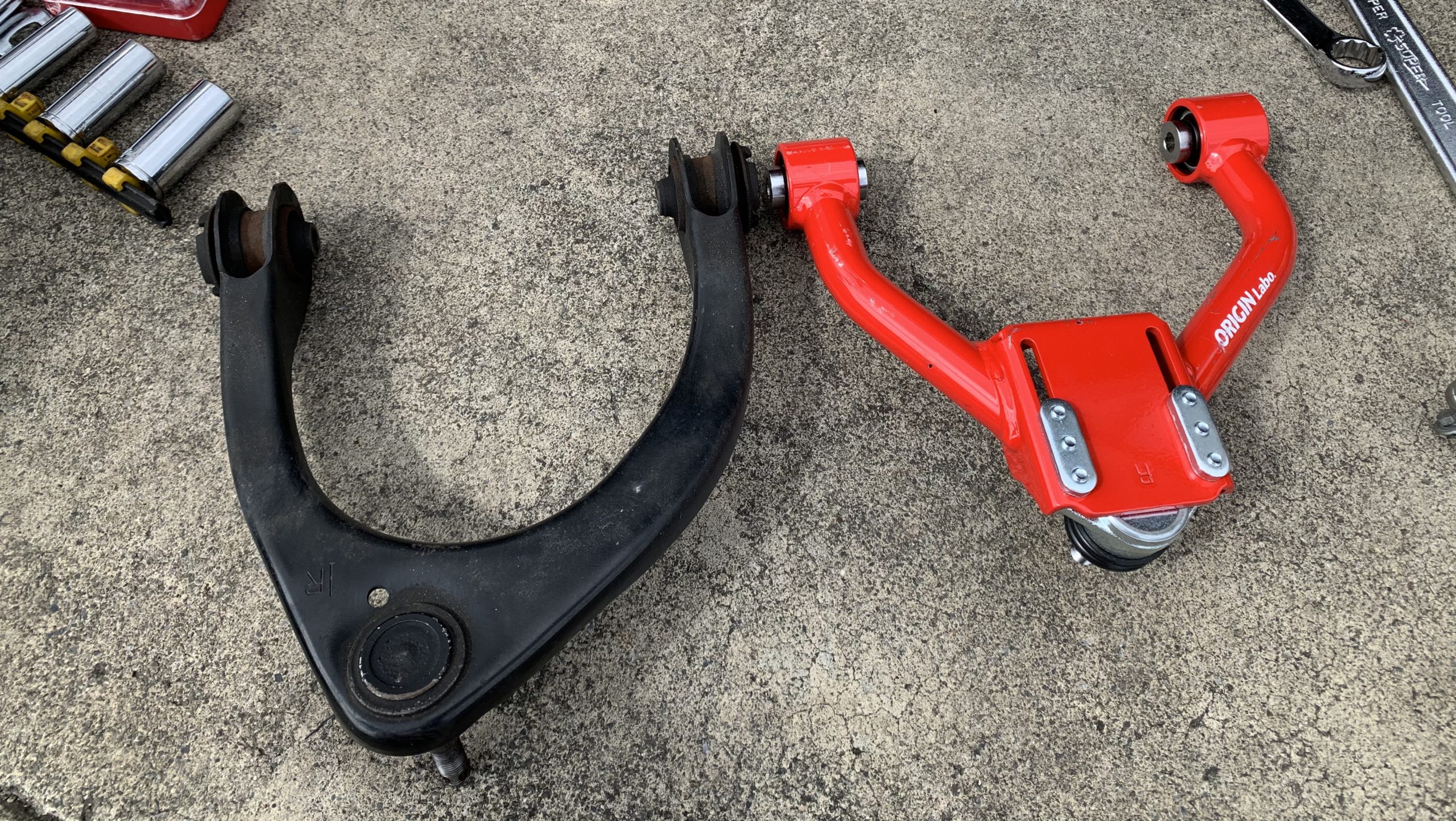

今回、取り付けたのはオリジンというメーカーのアッパーアームです。





ISFの足回りも18、20クラウンやIS辺りと全く同じ部品が使えます。



察しの良い方はお気付きかも分かりませんが、このアッパーアームはチェイサー用です。



詳しくはこちらで解説しています。



あわせて読みたい
【クラウン】にチェイサー用アッパーアームを流用して分かった事 先日購入して来た、IS250(GSE20)に一通り足回りを組み込みひと段落した次第でございます。   今回、フロントのアッパーアームに定番流用で知られる、100系チェイ...



これまた、少々余談ですがチェイサー用のアッパーアームを使いこなすには、ピロアッパーマウントの併用が必要になってくるケースが多いです。





あわせて読みたい
【IS250/クラウン】フロントに調整式ピロアッパーマウントの取り付け 先日、ISFのフロント車高調に調整式ピロアッパーマウントの取り付けを行いました。   調整式ピロアッパーマウントを取り付ける目的については、こちらで解説済みで...



アッパーアームの交換には…

  • 14ミリのメガネレンチ
  • 17ミリのソケット
  • ギアプーラー



この3つの工具が必要です。



作業内容に関しては、ISと全く同じですので、こちらをご覧下さい。



あわせて読みたい
【IS250(GSE20)】フロントアッパーアームの交換方法 レクサスのIS250(GSE20)のフロントアッパーアームを純正から調整式に交換しました。   フロントアッパーアームの交換方法を作業手順から使用工具まで分かりやす...



ナックルの交換



アッパーアームの交換とまとめて、ナックル交換を行うと非常に作業効率が良いのでおすすめです。

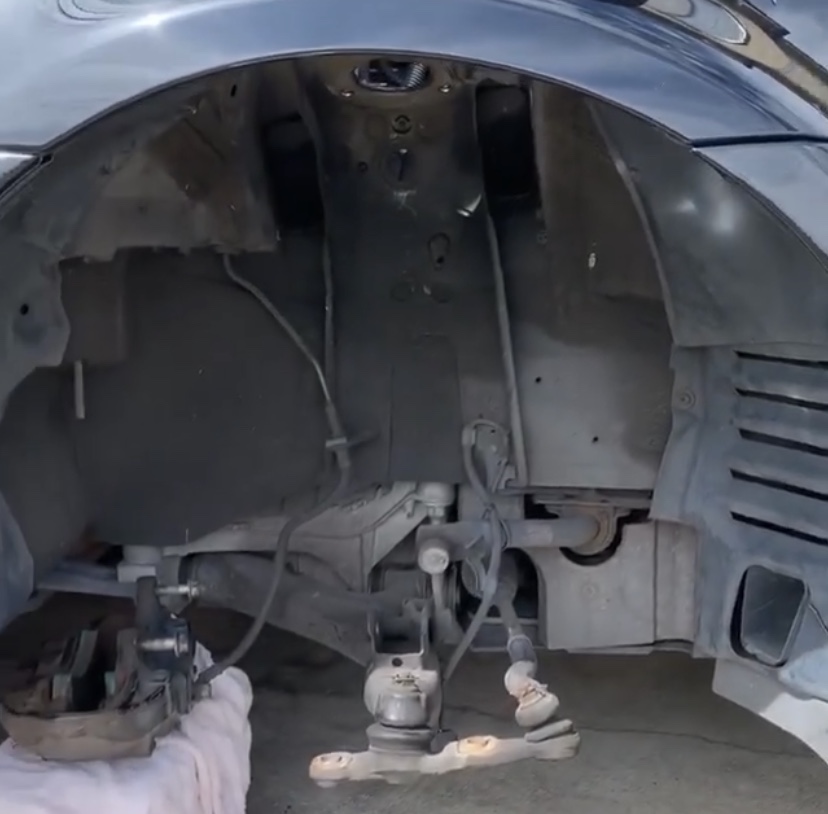

アッパーアームを外して、ブレーキ周りをゴッソリ外せば簡単に交換可能です。



※別の作業も並行で行っているため車高調が外れています。



1つ余談ですが、ISFのナックルはクラウンと同じ長さです。



ISの場合はクラウンより20ミリ短いので、クラウン用の短縮加工品を購入する際注意が必要ですが、ISFはその辺りの心配はありません。



今回は40ミリショートのキャンバー3度仕様のナックルを組み込みました。



あまりにも、短縮し過ぎてしまうとそれはそれで弊害が出てくる場合もあるので要注意です。



あわせて読みたい
ナックル加工の短縮量ってどうやって決めるの?短ければ短いほど良い? 先日、当サイトの読者様よりこんな質問を頂きました。   アッパーアームが干渉するので、ナックルの短縮加工を検討していますが、短縮量はどうやって決めるべきで...



ナックル交換に関しても、作業内容自体はISと全く同じなので、こちらをご覧下さい。こちらの記事で詳しく解説しています。



あわせて読みたい
【IS250/18クラウン】ナックル交換のやり方を解説(画像多めで) IS250(GSE20)のフロントナックルを短縮ナックルに交換しました。   基本的に、クラウンも全く同じ作業内容です。どういうか同年式のトヨタセダンは基本同じです...



まとめ

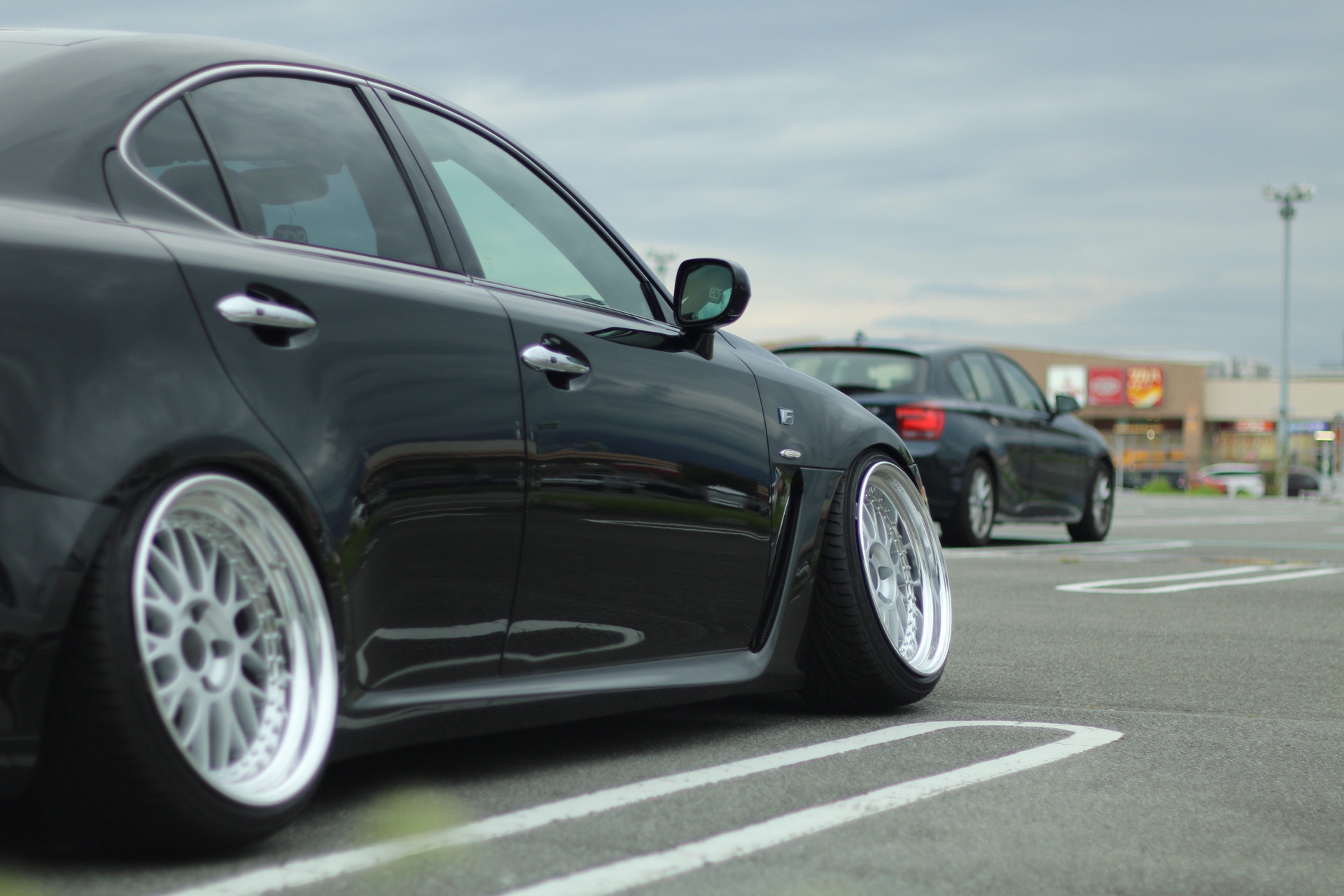

今回は、ホイールの兼ね合いもあり、キャンバーが極度に付くように計算して足回りを組み込みました。



トヨタ車のフロント周りは、比較的作業しやすい造りですので作業がとても楽です。



これから、足回りを組み込む方は参考にしてみて下さい。



途中で出てきた写真でお気付きの方もいらっしゃるかもしれませんが、キャンバーアダプターも同時作業で取り付けました。



※キャンバーアダプターももちろんクラウン用が使えます。





詳しくはこちらでご覧下さい。



あわせて読みたい
【IS250/18クラウン】キャンバーアダプターの取り付け方法 IS250(GSE20)にキャンバーアダプターを取り付けしました。   基本的に18.20クラウン等も全く同じ作業方法になります。   この記事では、IS250(GSE20)にキ...



それでは。
