先日当サイトの読者さんよりこんな質問を頂きました。
車高調のロックシートを購入したいのですがピッチが分かりません…。ネジピッチはどうやって測れば良いですか？やり方を教えて下さい。
ネジピッチを測る方法は知っておいて損はありません。車高調のネジ山も、ボルトのネジ山もピッチの測り方は全く同じです。
そこでこの記事では、ネジ山のピッチを測る2つの方法を解説していきます。１つだけオマケで身近にあるもので測る方法もちょこっと紹介します。

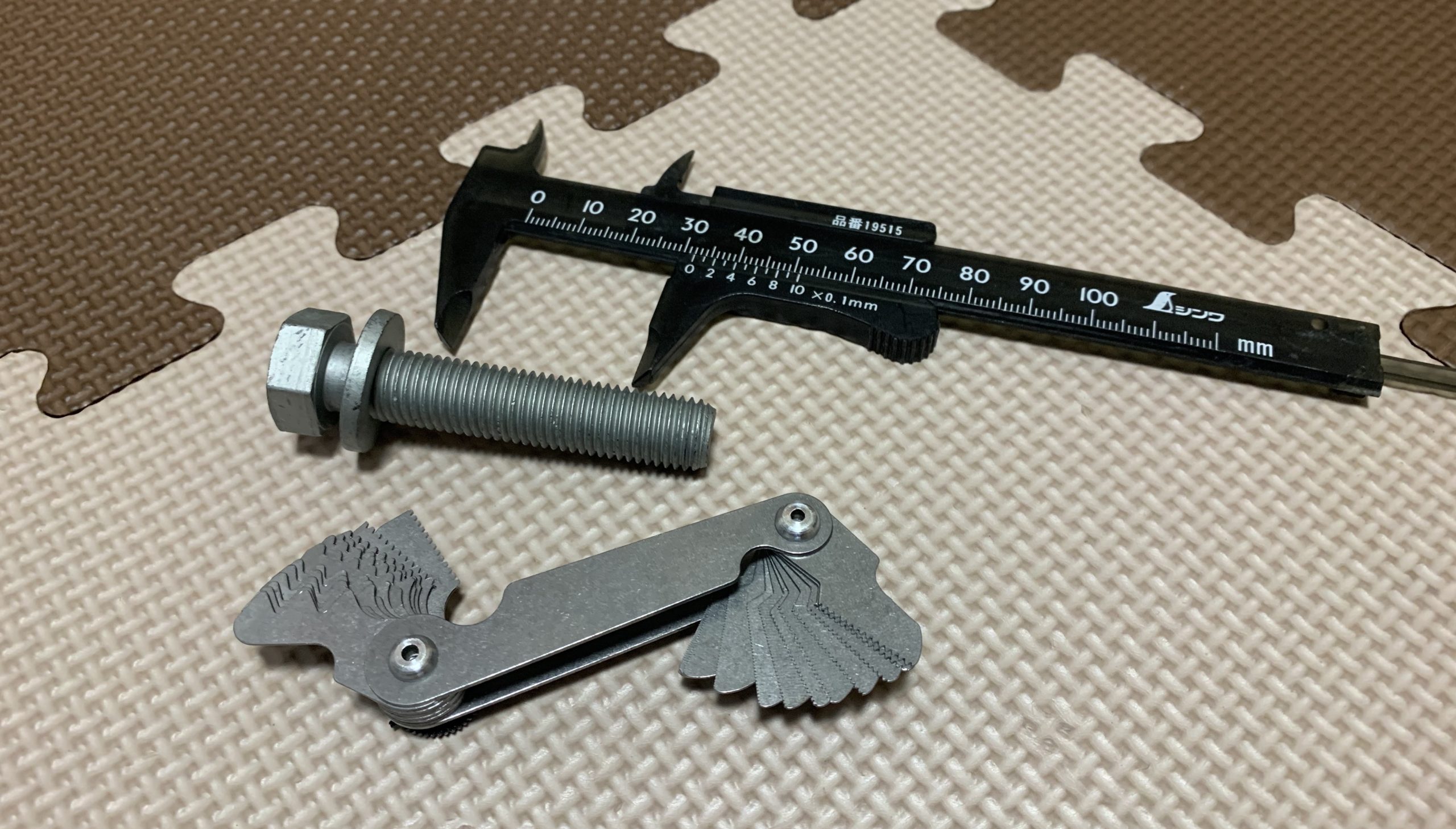

ネジピッチを測る2つの方法
車高調（ボルト）のネジピッチを測る方法は大きく分けて2つともう1つ最終手段があります。
- メジャーやノギスを使う
- ピッチゲージを使う
- メーカーに問い合わせる
1つずつ順番に解説していきます。
ノギスやメジャーを使ってピッチを測る
1つ目の計測方法は、メジャーやノギスを使って測る方法です。
ピッチの示す意味と、計測方法を1度覚えてしまえば簡単にピッチを測ることが可能です。

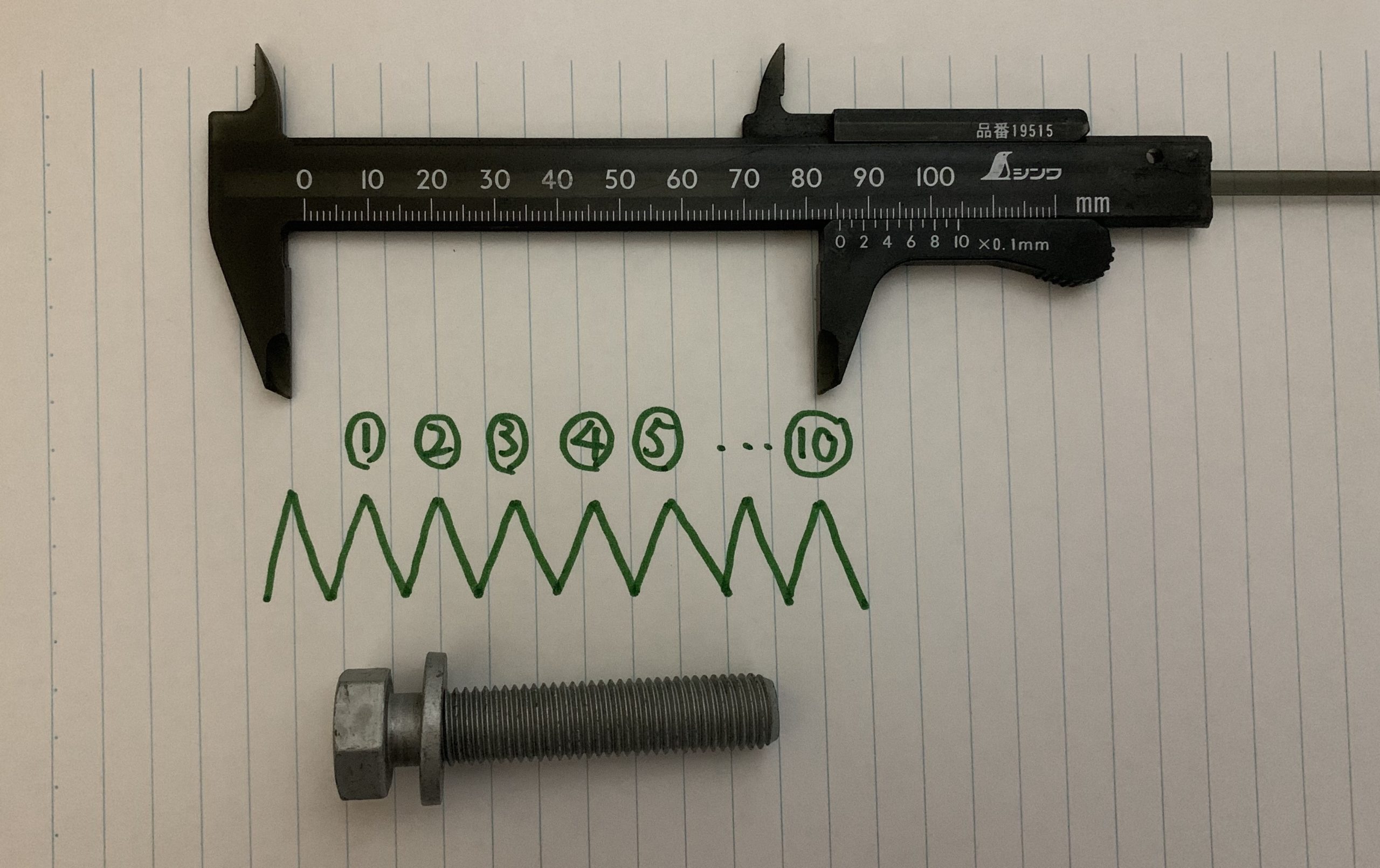

基準のネジ山を決めて、そこから10個先のネジ山までの長さを測ります。
イメージはこんな感じです。
基準の1山目は数にカウントしませんのでお気を付け下さい。
今回、試しにネジピッチ測る車高調のネジ山は…

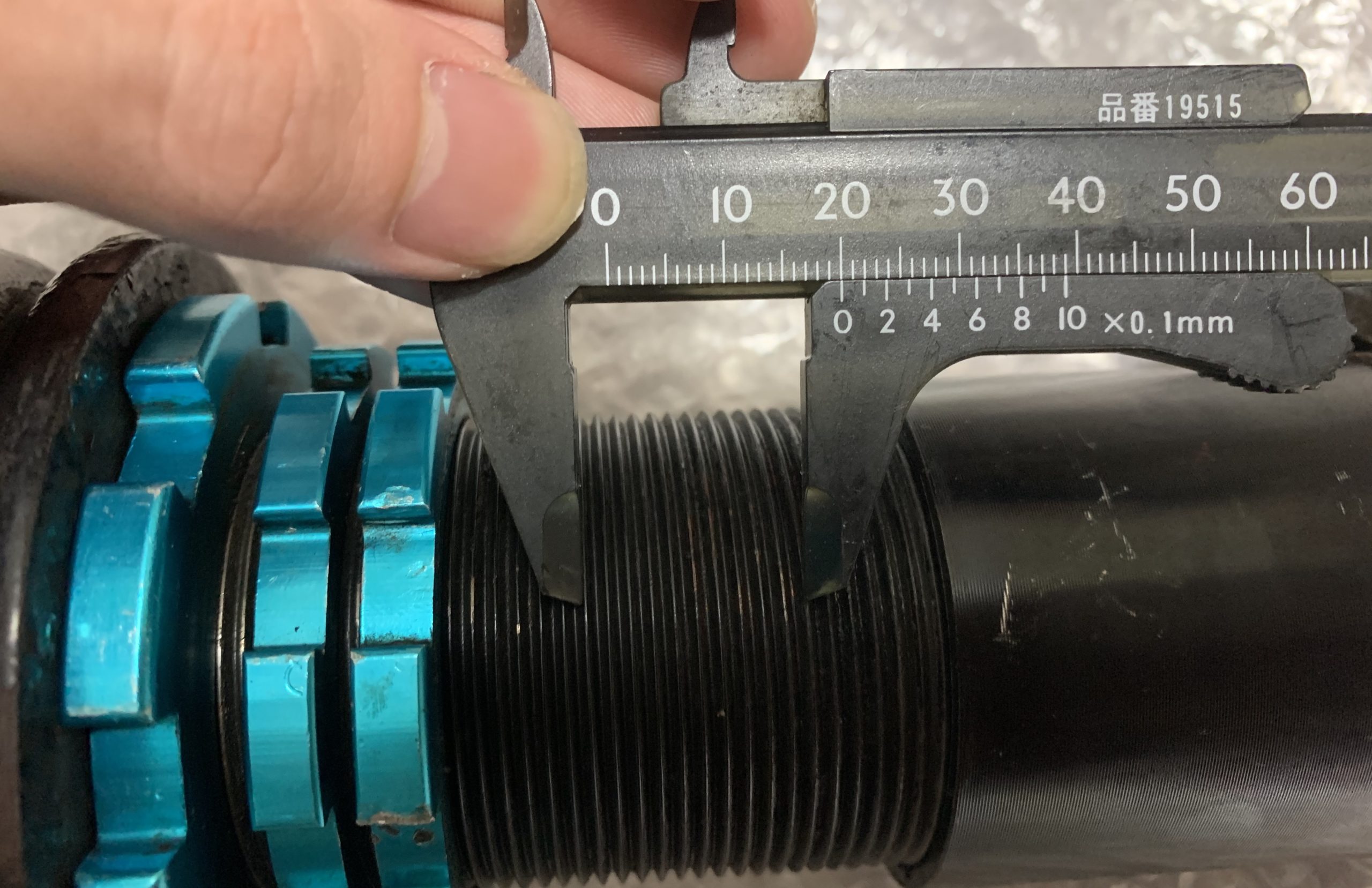

ネジ山10コの長さが20ミリでした。
ネジ山10コの長さを測ったらこのような計算式でピッチを割り出す事が可能です。
これに先程の計測結果を当てはめると…
20ミリ÷10個＝2.0ピッチ
つまり、今回僕が計測した車高調のネジピッチは2.0という事になります。
このようにピッチを計算から割り出す事が可能です。
ネジのピッチとは、ボルトを1回転させた時に、何ミリ締まるか？という数値です。先ほど計測したネジピッチは2.0。これは1周で2ミリ締まるという意味です。
1周するとに2ミリ締まるので10周（10山）で20ミリの距離になっていましたよね？
ネジピッチの意味さえしっかり頭に入れておけば、ネジのピッチを調べるのは何にも難しくはありません。
ネジ山とネジ山の距離をダイレクトに測れば良いのですが、これだとどうしても測り間違いが生まれる場合があります。
その測り間違いを出来るだけ小さな数値にするため、複数のネジ山を含めて計測するのがおすすめです。
計測に自信がある人はネジ山とネジ山の距離を測ればダイレクトにピッチを割り出す事が可能です。
ピッチゲージを使ってネジピッチを測る
あまり知られていませんが、ネジ山のピッチを測る専用の工具が存在します。

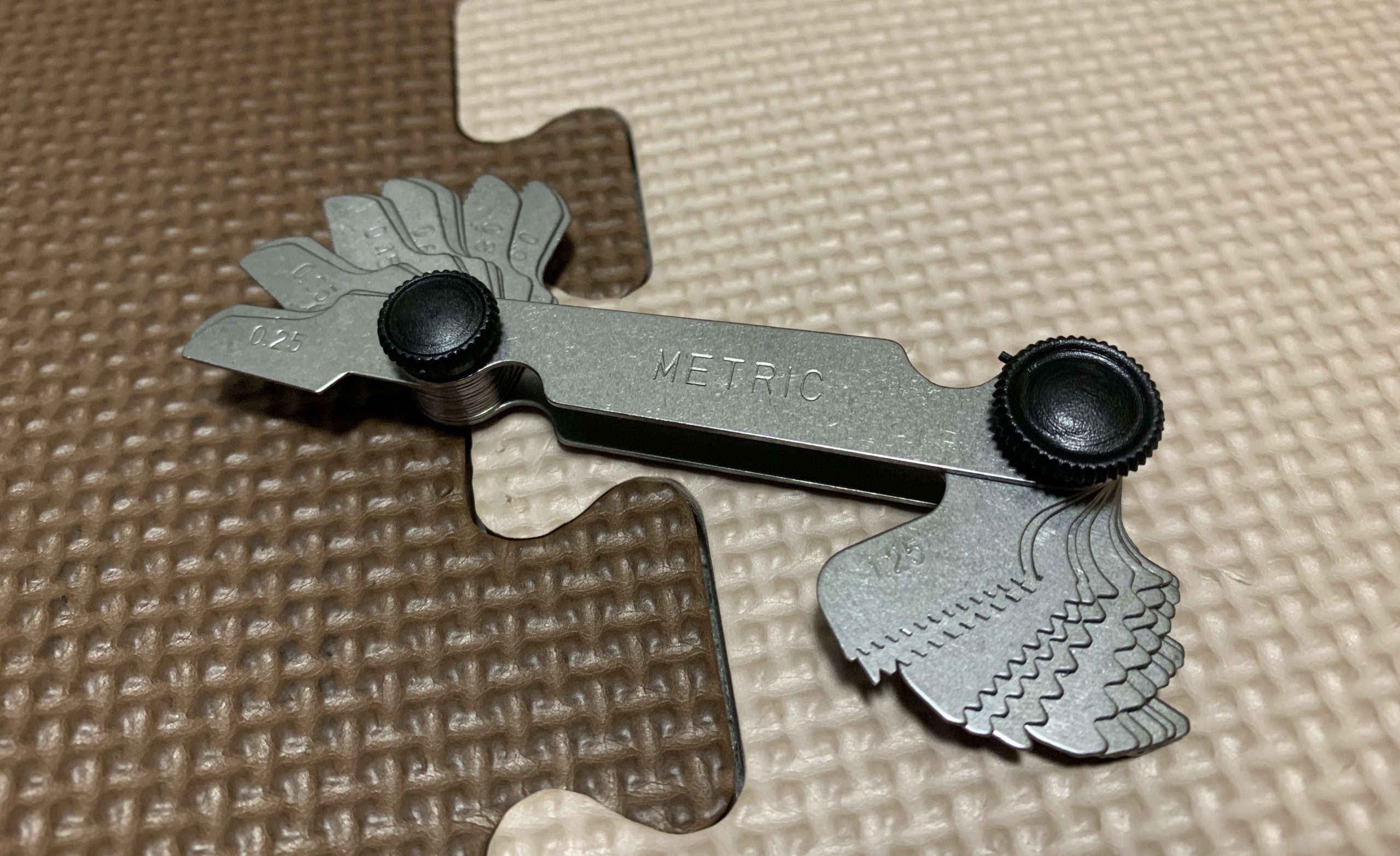

ちなみにこれがピッチゲージと呼ばれる、ネジピッチを測るための工具です。
ゲージの先端をよく見ると、ギザギザしているのが確認出来ると思います。

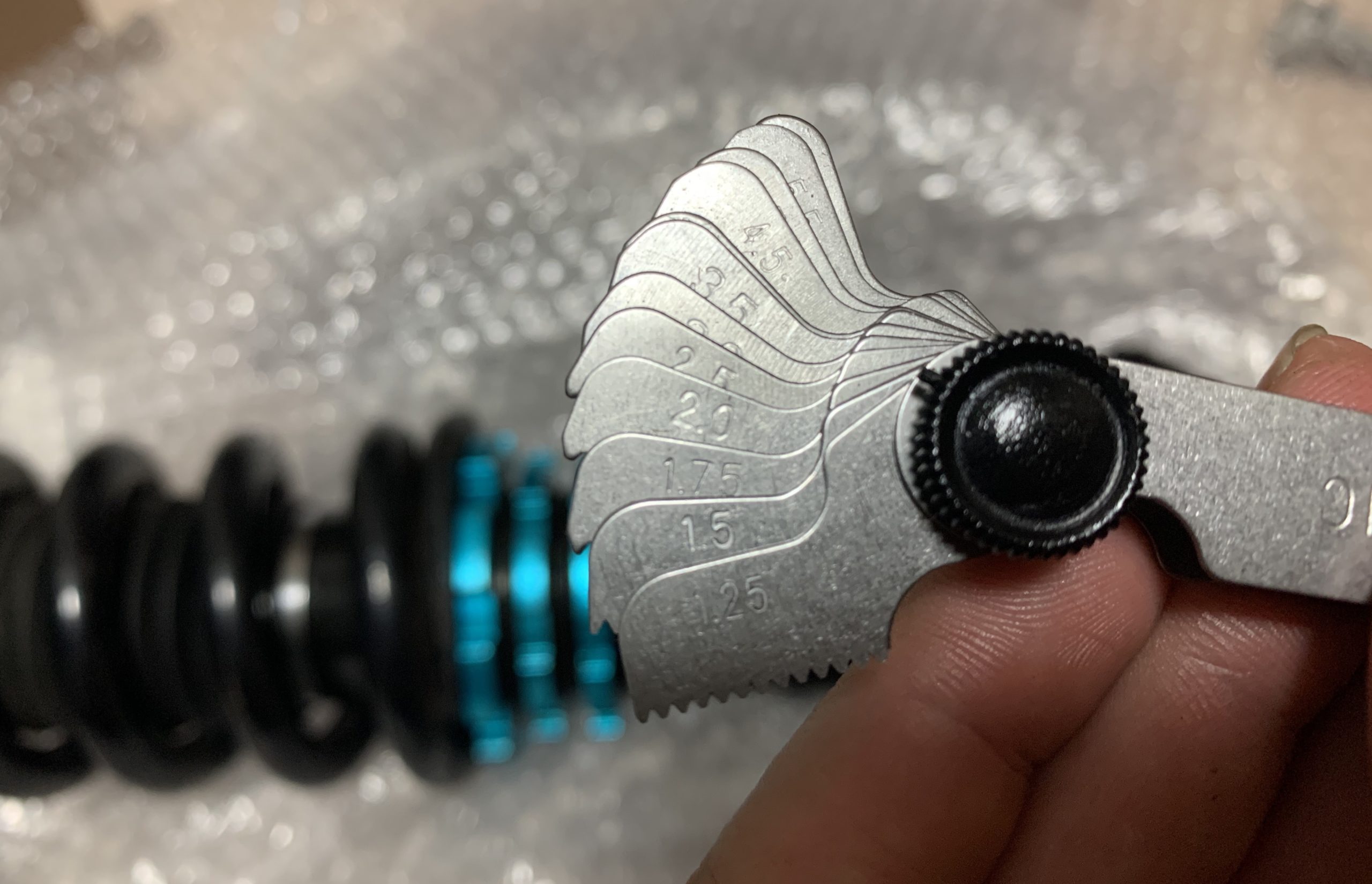

このギザギザがネジ山のピッチに合うようになっており、複数のピッチ（1.0、1.25、1.75、2…）が用意されています。
このゲージに用意されている複数のピッチから、合いそうなサイズをネジ山に当てて、ピッタリ山が合うものが、その調べたいネジ山のピッチになります。
先程ノギスで計測したネジ山を再び、ピッチゲージを使って計測してみます。

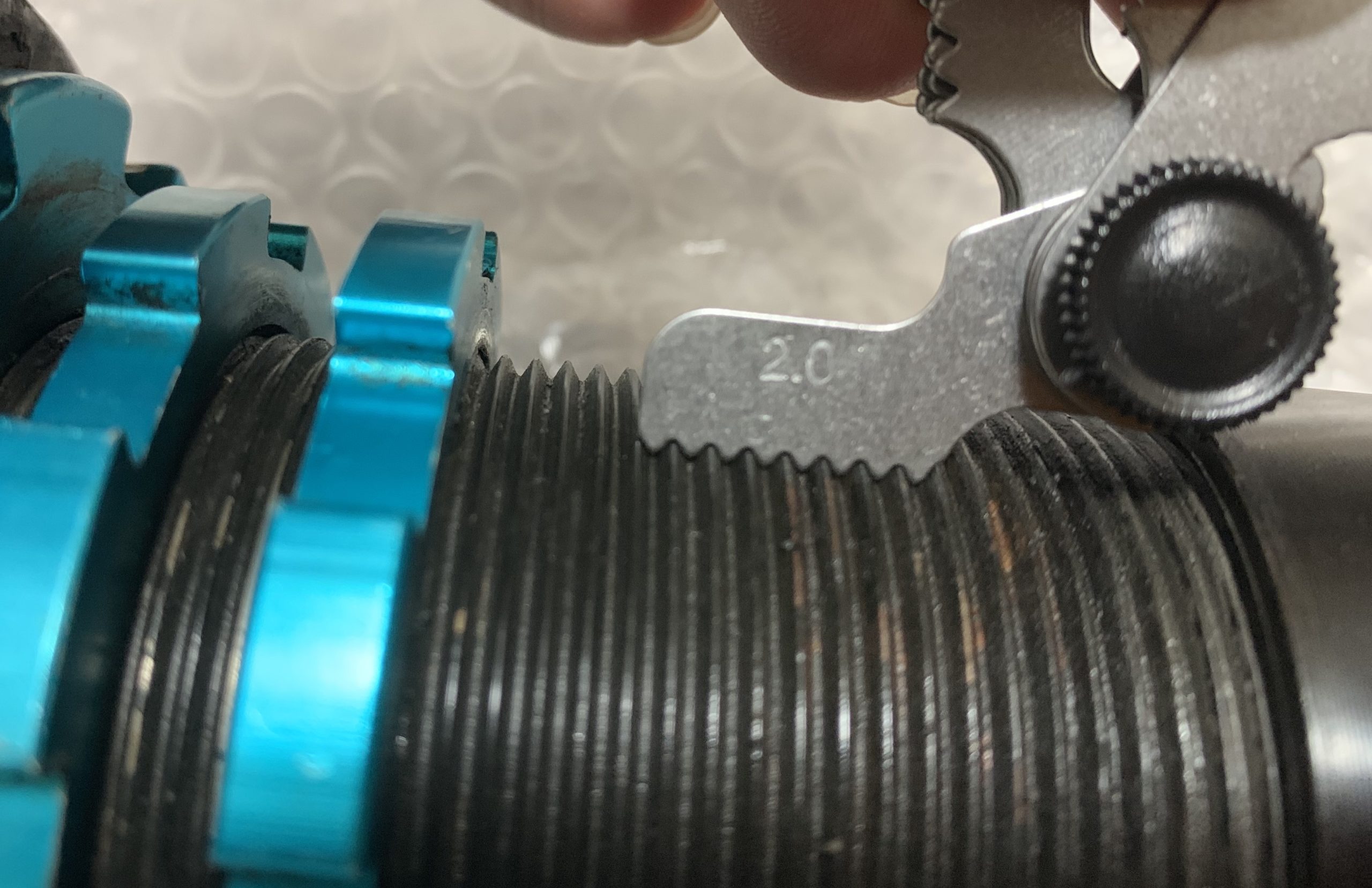

先程の計算からピッチは2.0という事が分かっているので、2.0のゲージを当てると、ゲージとネジ山がピッタリ合いますね。
ちなみに、ネジピッチが合っていないゲージを合わせてみると…

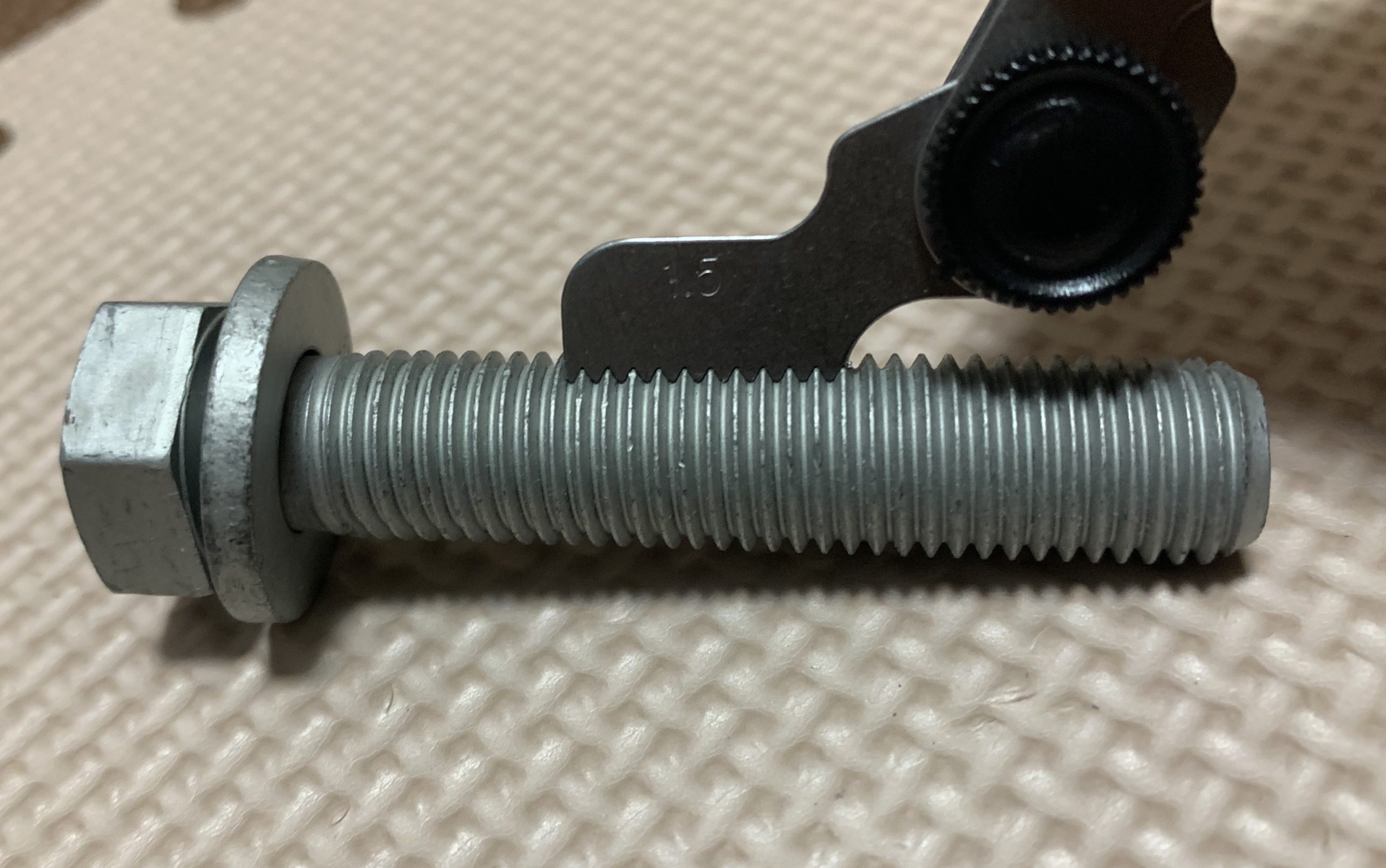

写真のように、ゲージとネジ山が上手く噛み合いません。写真だとちょっと分かりづらいですが、綺麗に噛み合いません。
これがピッチゲージを使ってピッチを測る方法です。
もちろん普通のボルトにも使う事が出来ます。
ピッチゲージは結構安く購入する事が可能です。
僕自身滅多に使う場面はありますが、たま〜に使う場面に出くわすと持ってて良かった〜って思います。
ピッチゲージには【ミリ用】と【インチ用】がありますので、購入時は注意しましょう。セット売りされている場合もあります。
ボルトを使用してピッチを測る方法もある
ピッチゲージなんて買っても、一回切りしか使わないし、ピッチゲージを購入するのはちょっと嫌だな…。
そんな方は、ネジピッチが明らかになっているボルトを使用することでピッチを測る方法もあります。原理は先ほど紹介したピッチゲージと同じです。
測りたいネジ山に、ピッチが明らかになっているボルトを当てがってみて、ネジ山が綺麗に重なれば同じピッチということが分かります。
■ネジ山ピッチの例
- M6 1.0
- M8 1.25
- M10 1.5
- M12 1.75
ホームセンター等で購入できる標準ピッチのボルトだと、上のようなボルトサイズとネジピッチになっていますので、例えばの話ですが、M6のボルトのネジ山部分を合わせてみて、ピッタリ山が噛み合えば、ピッチは1ということになります。
この方法を使用する場合は、当然ですがピッチがすでに分かっているボルトを使用する必要があります。ピッチが不明なボルトを使用しても、ピッチは結局わからずしまいです。
まとめ
ネジ山のピッチは、専用工具（ピッチゲージ）が無くても、ノギスで簡単に計測する事が出来ます。
もしノギスも持っていない…という方であれば、メジャーや定規でも計測可能です。
どんなネジ山でもここで紹介した方法で計測する事が可能なので参考にしてみて下さい。
それでは。
