アッパーアームが当たる…干渉を防ぐ3つの対策方法のハナシ

ダブルウィッシュボーン式サスペンションの定番問題の1つ、【アッパーアーム】の干渉に悩まされる方は多い。



ただ単純に車高を下げていくとどうしてもフレームとアッパーアームの干渉は逃れられません…



とは言えしっかり対策をしてあげれば何の問題はありません。



この記事ではアッパーアームとフレームの干渉に悩む方に向けて【3つの対策】について解説していきます。

目次

アッパーアームが当たる原因

f:id:yuichan53world:20191225183444j:image



ダブルウィッシュボーン式サスペンションの場合、車高を下げていくと、アッパーアームとフレームが干渉してしまいます。



アッパーアームの上側。写真の赤丸部分に干渉します。



これは車がストロークするとアッパーアームが可動するためです。



  • 左・・・純正車高
  • 右・・・ローダウン後

f:id:yuichan53world:20191225184631j:image



車高を下げる事で、アッパーアームとロアアームが円弧を描きながら上に持ち上がっているのが分かります。



アッパーアームとフレームの距離は限られていますので車高を下げ過ぎると干渉してしまうのです。



アッパーアームの干渉を防ぐ4つの対策

ローダウンに伴う、アッパーアームとフレームの干渉を防ぐ対策方法は【4つ】あります。



  1. ナックルのショート加工
  2. ボールジョイントの交換
  3. バネレートを上げる
  4. フレームの叩き上げ



もっとも効果的な対策方法は【ナックルのショート加工】です。



全て順番に解説していきます。



ナックルのショート加工

f:id:yuichan53world:20191225190813j:image

アッパーアームとフレームの干渉が起きてしまった場合、最も有力な対処方法は【ナックルのショート加工】です。



ナックルのショート加工を行う事でアッパーアームとフレームの干渉を回避出来る事が出来ます。



これはナックルをショート加工する事で、バンザイしてしまったアッパーアームを並行に戻す事が出来るためです。



簡単なイラストで解説します。



  • 左・・・純正ナックル
  • 右・・・ショート加工済みナックル

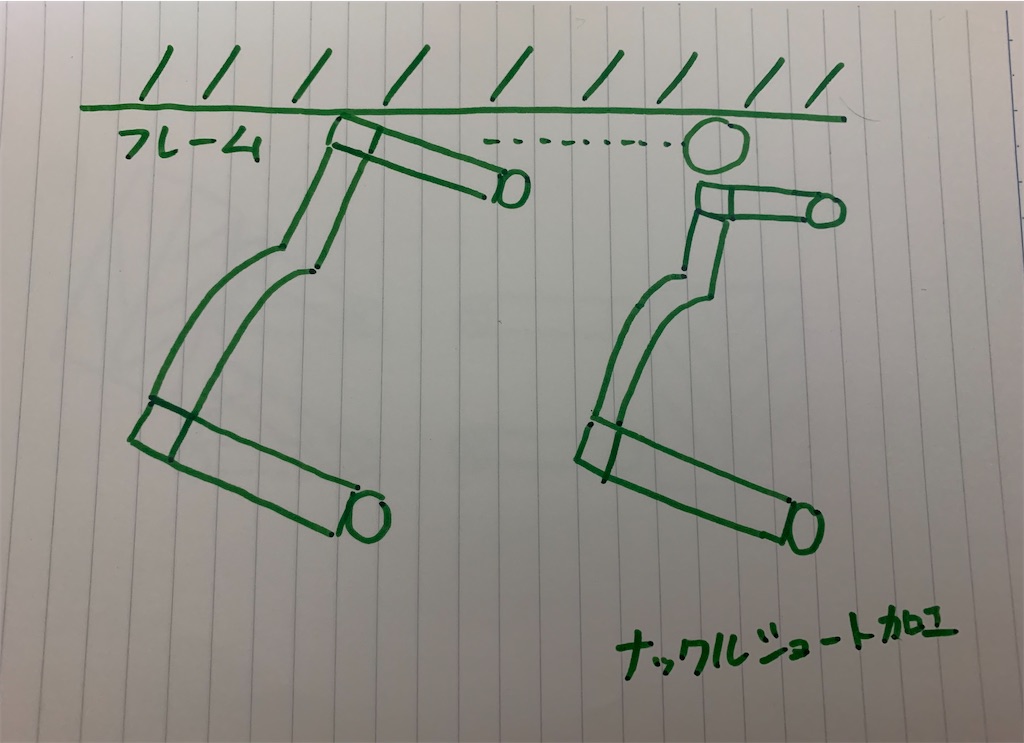

f:id:yuichan53world:20191225184835j:image



ナックルをショート加工する事で、ロアアームの角度はそのままで、アッパーアームが並行になっているのが分かると思います。



アッパーアームが並行になった分、フレームとアッパーアームのクリアランスが確保出来ています。(○印部分)



ロアアーム側に車高調が取り付けられているため、ロアアームの位置が基準になります。



その為、ナックルを短くした分、アッパーアームの位置が下がるのです。



ナックルのショート加工についてはコチラの記事で詳しく解説しています。



あわせて読みたい
ナックル短縮加工の役割とメリット・デメリットの話 セダンを弄っている人であれば『ナックルの短縮加工』という言葉を一度は耳にした事もあるのではないでしょうか?   しかし、聞いたことはあっても一体何のために...
あわせて読みたい
ナックル加工の短縮量ってどうやって決めるの?短ければ短いほど良い? 先日、当サイトの読者様よりこんな質問を頂きました。   アッパーアームが干渉するので、ナックルの短縮加工を検討していますが、短縮量はどうやって決めるべきで...





ボールジョイントの交換

  • 左側 純正のボールジョイント
  • 右側 ショートタイプのボールジョイント



全ての車種用で有効な方法ではありませんが、アッパーアームの干渉を防ぐために、アッパーアームのボールジョイントをショートタイプに変更することで、アッパーアームの干渉を防ぐ方法があります。



上の画像でも確認できる通り、ボールジョイントが短くなることで、アッパーアームとナックルの接続箇所の隙間が短くなる分、アッパーアームとフレームの隙間を確保することが可能です。



取り付けに関しては、こちらの記事で紹介しています。



あわせて読みたい
MOONFACEのLAジョイント取り付けでアッパーアームの干渉回避 かなり前から倉庫で眠っているMOONFACEのボールジョイントがあることに気が付き、友人の車に取り付けました。   ローダウンにありがちな(ダブルウィッシュボーン...



バネレートを上げる

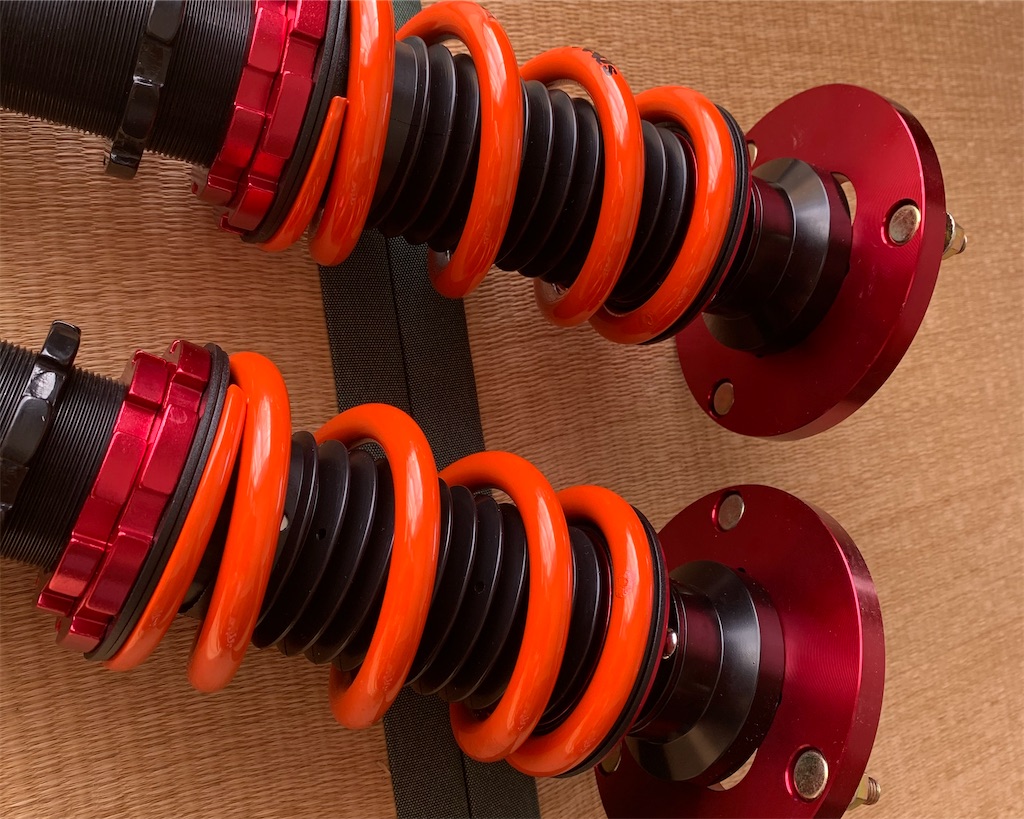

f:id:yuichan53world:20191225190903j:image

ナックルを加工してもらうコストやナックル交換の手間を抑えたい方や、たま〜にアッパーがヒットする!という方は【バネレート】を上げる事で干渉を回避出来る場合があります。



単純に、バネレートを上げる事で車のストロークを抑える事が出来るため、干渉の回避を行えるという事です。



但し、頻繁にアッパーとフレームが当たってしまっているユーザーにはあまり大きな期待は持てません…



バネレートの変更で回避出来るのは、大きな段差やスピードが出ている時だけ干渉する!というユーザーです。



フレームの叩き上げ

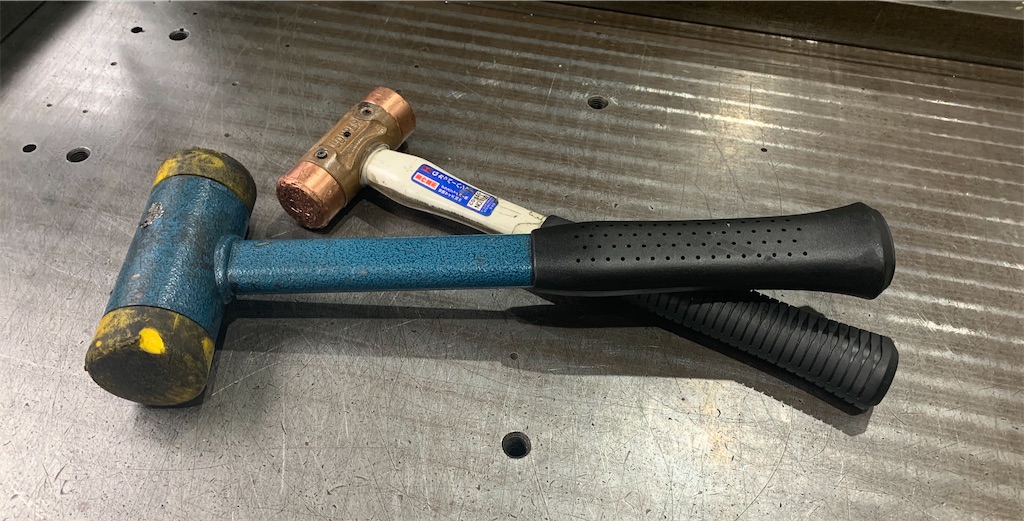

f:id:yuichan53world:20191226100222j:image

フレームの叩き上げでアッパーアームとフレームの干渉を回避する事が出来る場合があります。



※【フレームの叩き上げ】はあくまでこのような方法もありますよ〜!という事をお伝えしているだけであって、お勧めしている訳ではありません。



これもバネレートアップと同様に、たまに干渉するユーザーに改善の余地がある方法です。



但し、フレームを叩き上げてしまうと当然車に傷が付いてしまうため、よく考えてから叩き上げをしましょう。



もちろん、外から見ても叩き上げしている事は誰にも分かりません。(ボンネット側からは分かる)



ショップさんなんかだと、空間を広げるためにアッパーアーム上のフレームをカットして、再度鉄板の溶接にてタイヤハウス上を広げる加工を行なっているケースもあります。



アッパーアームが干渉したまま走り続けるとどうなる?

アッパーアームとフレームが干渉したまま走行を続けているユーザーも多いのでは無いでしょうか?



しかし、アッパーアームとフレームが干渉したまま走行を続けると【アッパーアームの破損】を引き起こす原因になります。



具体的にどう破損するの??



アッパーアームが折れてしまったり、ボールジョイントが抜けてしまう可能性があります。



実際に友人がアッパーアームの干渉をそのまま無視して、乗り続けた際に起こった末路についてこちらの記事で紹介しています。



あわせて読みたい
アッパーアームが干渉したまま乗り続けた末路…   車高を下げたことで、アッパーアームが干渉しています。このまま走り続けるとどうなりますか...?   先日、このような質問を頂きました。   そこでこ...



まとめ

アッパーアームとフレームの干渉を防ぐ3つの方法に付いてお話ししました。



  • ナックルのショート加工
  • バネレートを上げる
  • フレームの叩き上げ



最後にお話した通り、アッパーアームとフレームが干渉したまま走行を続けていると大惨事に繋がる可能性も無きにしもあらず。



そうならぬように、早めの対策を心掛けましょう!



予算に余裕がある方はナックルのショート加工をお勧めですね。



それでは!
