シャリーのオイルクーラー取り付け方法について解説

エンジンをボアアップした際に必要となってくる、オイルクーラー。エンジンの冷却効率を上げる役割があります。



そろそろオイルクーラーの取り付けを検討している。



そんなユーザーに向けて、シャリーにオイルクーラーを取り付ける方法について詳しく解説していきます。



これからシャリーにオイルクーラーを取り付けようとしている方必見です。





目次

シャリーにオイルクーラー取り付けに必要なもの

  • オイルクーラー本体
  • 取り付け用ステー
  • オイルの取り出し口
  • オイルホース
  • エンジンオイル(補充用)



これらの部品が取り付けに必要になります。



エンジンオイルは、オイルクーラーにオイルが流れて、エンジン内のオイル量が減ってしまった時のみ必要になります。



オイルクーラーの取り付け前の決定事項

シャリーにオイルクーラーを取り付ける際には、以下の順番に物事を決めていくとスムーズです。



  1. オイルクーラー取り付け位置を決める
  2. オイルクーラーの選択
  3. オイルラインの取り出し口を決める



1つずつポイントを添えて解説していきます。



オイルクーラー取り付け位置

まずは、オイルクーラーを取り付ける位置を決めていきます。



とは言え、シャリーの取り付け位置は限られています。



  • シリンダー下
  • フロントフォーク
  • フレーム(横向き)



僕自身、シャリーのオイルクーラー取り付けはシリンダー下しか試した事がないので、この記事ではシリンダー下への配置について解説を続けます。



最も王道で、見栄えが良い配置はシリンダー下です。



シャコタンスタイルにはシリンダー下が1番しっくりしますね。



オイルクーラーとステーの選択

取り付け位置を決めたら、オイルクーラー本体と取り付け用のステーを購入します。



今回のシャリーに取り付けているのが以下。

  • 武川製 オイルクーラー(3段コア)
  • ミニモト製 シリンダー下ステー







オイルクーラー、オイルクーラーの取り付けステー共にシャリー用という商品はありません。



どちらもモンキー用として販売されているものを使っていきます。



注意点

オイルクーラーの取り付けピッチと、取り付け用ステーのピッチが合うか?これを確認しましょう。



ミニモトから発売されている、取り付け用ステーのピッチはボルト間【90ミリ】です。



このステーを使う場合は武川、もしくは中華製のオイルクーラーを使う必要があります。



シフトアップなどの取り付けピッチが異なるオイルクーラーは固定出来ません。



オイルラインの取り出し口を決める

オイルラインの取り出し口は2か所あります。



  • ヘッド横
  • スペクラ



武川製のスペシャルクラッチを取り付けていない場合は、ヘッド横からオイルラインを取り回します。



今回取り付けた車両は、スペクラ装着済みでしたのでスペクラから取り回しています。





シャリーの場合オイルラインが見えない方がスマートに仕上がるので、スペクラ装着の場合でも、ヘッド横からの取り回しでも良いよな気がします。



f:id:yuichan53world:20200305184626j:image

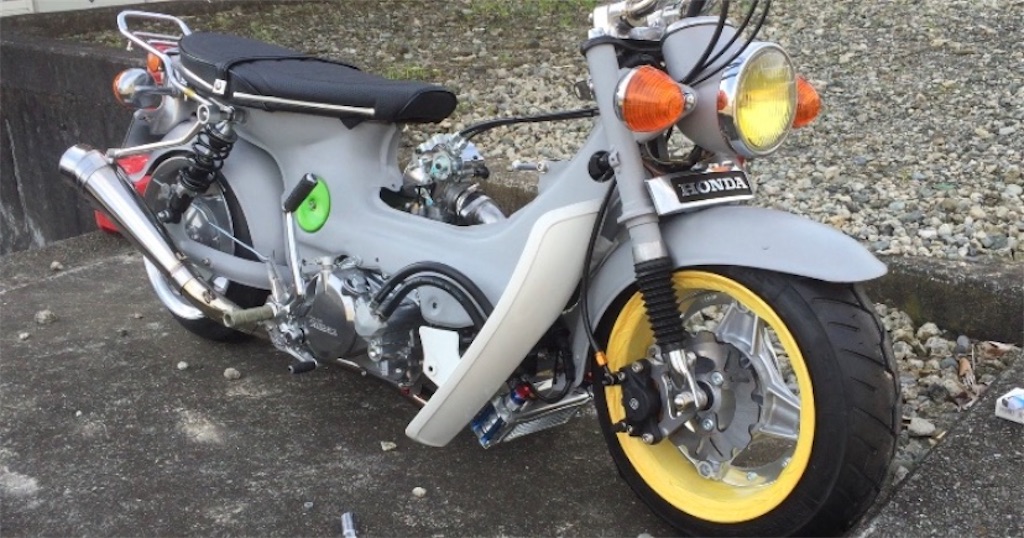

ヘッド横から取ると、オイルクーラーまでの距離が短くなるので、ホースがかさばらなくて綺麗な見た目になります。



もし、ホースにまとまりが出ない場合は、ホースクランプを使うと綺麗にまとまります。金額もお手頃なのでおすすめです。





注意点

ヘッド横からオイルラインを取る場合、オイルクーラーの取り出し口は【6vエンジン】【12vエンジン】それぞれ異なります。



■6vエンジン用



■12vエンジン用



購入の際は、商品説明をよく読んでから購入するようにしましょう。



オイルクーラーの取り付け

f:id:yuichan53world:20200305183506j:image

作業時の写真が1枚もありませんがご了承下さい…



  1. ステーの固定
  2. オイルクーラーの取り付け
  3. オイルラインの取り出し口取り付け
  4. ホースの取り付け



作業の順番はこんな感じです。

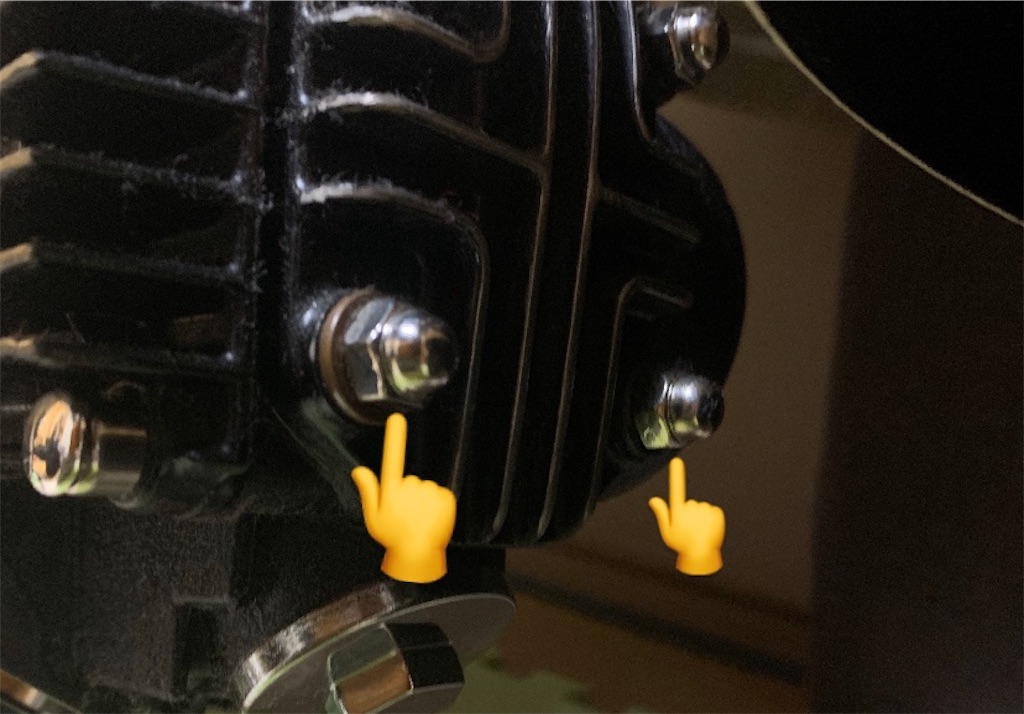

オイルクーラーのステーは、ヘッドを固定する下側2本のナットを付属の高ナットに交換します。



f:id:yuichan53world:20200305194118j:image



交換した高ナットにボルトでステーを固定してあげれば良いだけなので簡単です。



ステーの取り付けが出来たらオイルクーラーを付けて、取り出し口を取り付けます。

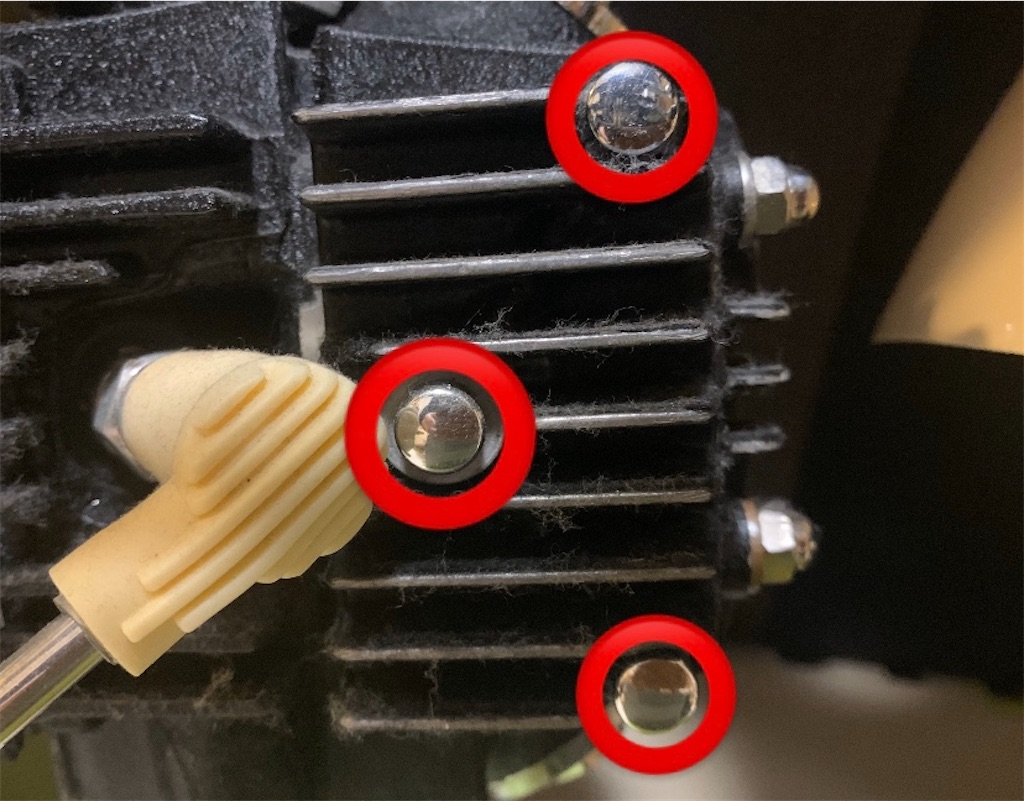

ヘッド横からオイルラインを取る場合は、丸印3か所のボルトを外して取り出し口に付け替えるだけです。



f:id:yuichan53world:20200305194134j:image

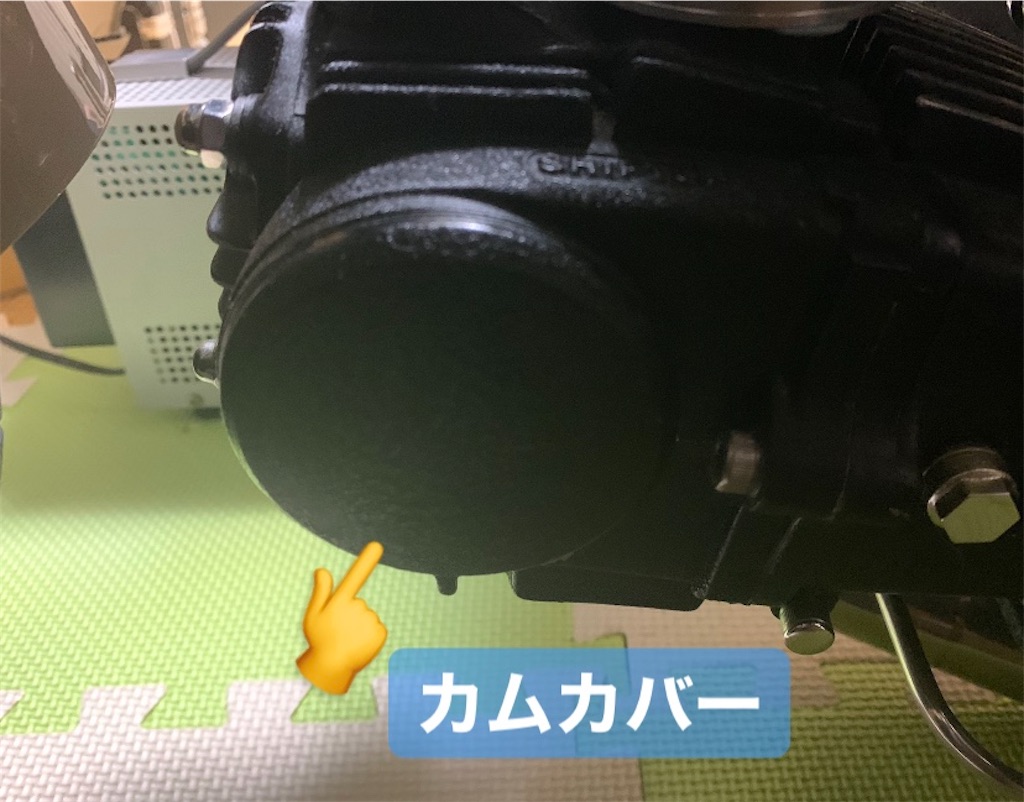

真ん中のボルトを外すと、反対側のカムカバーが落ちてしまうので注意しましょう。



取り付けの際も、反対側のカムカバーを押さえながらボルトを締めてあげましょう。



f:id:yuichan53world:20200305194152j:image



オイルクーラーのホースはどのように取り回しても構いません。オイルクーラーにホースを差し込む向き(オイルの流れ)も気にしなくて大丈夫です。



オイルクーラーにオイルの流れる向きは関係ありません。右から左に流れようと、左から右に流れようと何の問題もありません。



取り回しやすいようにホースを固定してあげましょう。



ホースを固定すれば作業完了です。



オイルクーラー取り付け後は、エンジンを始動させ2つほどチェックして下さい。



  • オイルの漏れ
  • オイル量



オイルクーラーにエンジンオイルが残りっぱなしになるため、オイル量が減っている場合があります。その場合はエンジンオイルを入れたしてあげましょう。



ポイント

エア抜きをしなきゃだめだよ!という方がいらっしゃますが、エンジン内の圧力は大気放出されているのでエアーは自然に抜けていきます。



そのため、エア抜きはしなくても何の問題もありません。



まとめ

オイルクーラーの取り付け作業はそれほど大変な作業ではありません。



  • オイルクーラー
  • 取り出し口
  • 取り付け用ステー
  • オイルホース



これらの用意さえしてしまえば、誰にでも簡単に出来る作業です。



是非チャレンジしてみて下さい。



それでは。
