先日、車にドライブレコーダーの取り付けを頼まれたので、ドライブレコーダーの取り付けを行ったのですが、その前にドラレコの電源でもあるシガーソケットの増設作業を行いました。
ドラレコに限らず、シガーソケットが足りない…。そんな状況が起きてしまうことは珍しくありません。
そこでこの記事では、シガーソケットが足りなくなった際、シガーソケットを増設する方法を紹介していきます。配線を加工し、電源を裏取りする方法です。
シガーソケットを増設する方法
シガーソケットを増設する場合、今あるシガーソケットから増設用のシガーソケットの電源を取って、シガーソケットを増やす方法と、裏から電源を取り出し、シガーソケットを増やす方法があります。
- シガーソケットから電源を取る
- 裏側から配線を繋ぎ電源を取る
増設用のシガーソケットを使い、シガーソケットから電源を取り出せば、簡単に増設が出来ますが、表に配線が出てきてしまう…。
そこでこの記事で、紹介する方法は増設用のシガーソケットの配線を加工し、シガーソケットからではなく、電源を裏取りして増設する方法です。
配線加工で電源裏取り
増設用のシガーソケットの配線を加工し、電源を裏取りを出す場合は以下の手順で作業します。
- シガーソケットを分解する
- シガーソケットの配線を加工する
- 車体側の配線を加工し接続する
シガーソケットを分解する

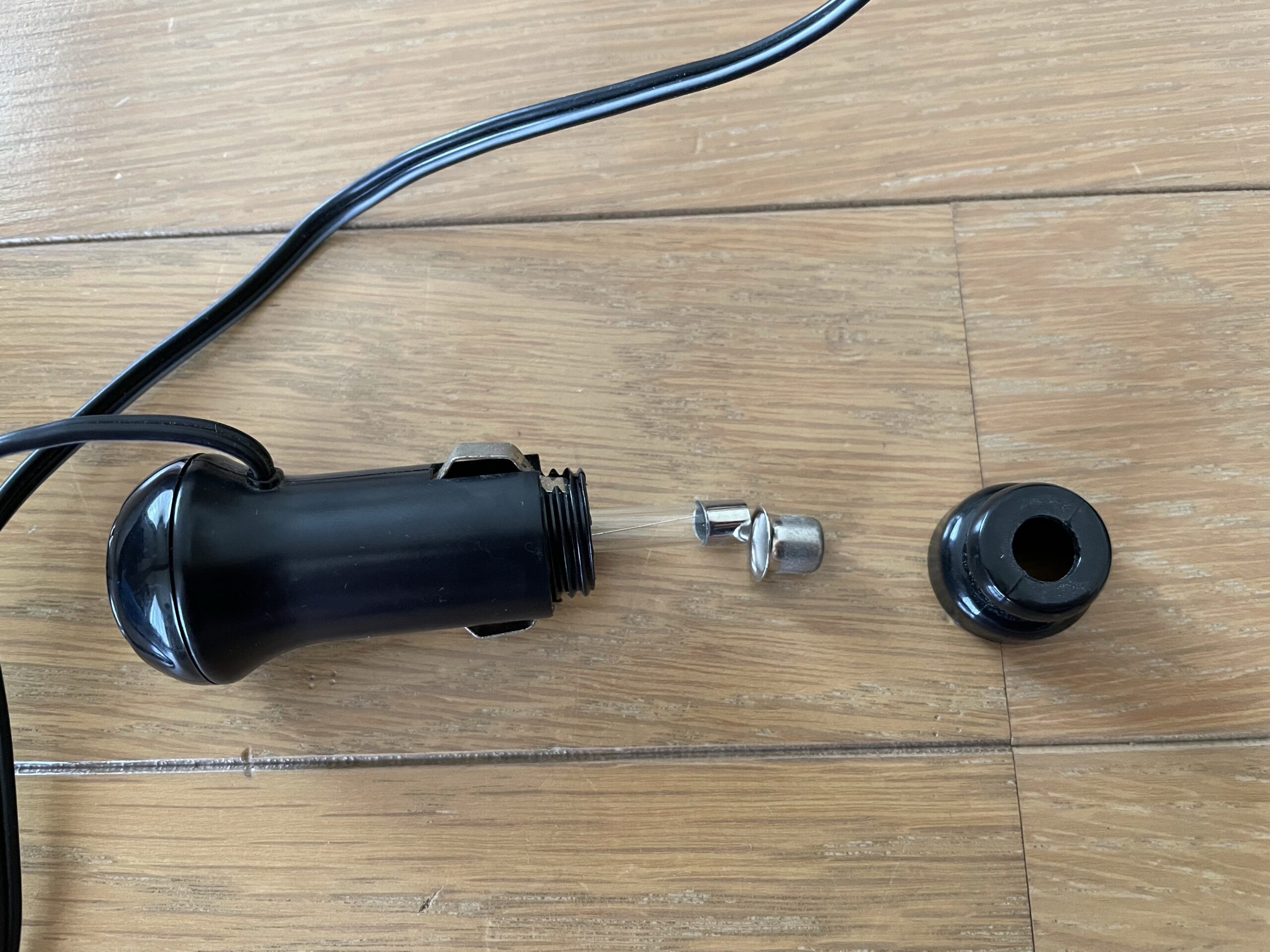

増設用のシガーソケットの電源取り出し用のシガーソケット差し込み部分を分解する方法は、先端を手で回すと先端が外せます。中には、プラス端子の接点とヒューズが入っています。

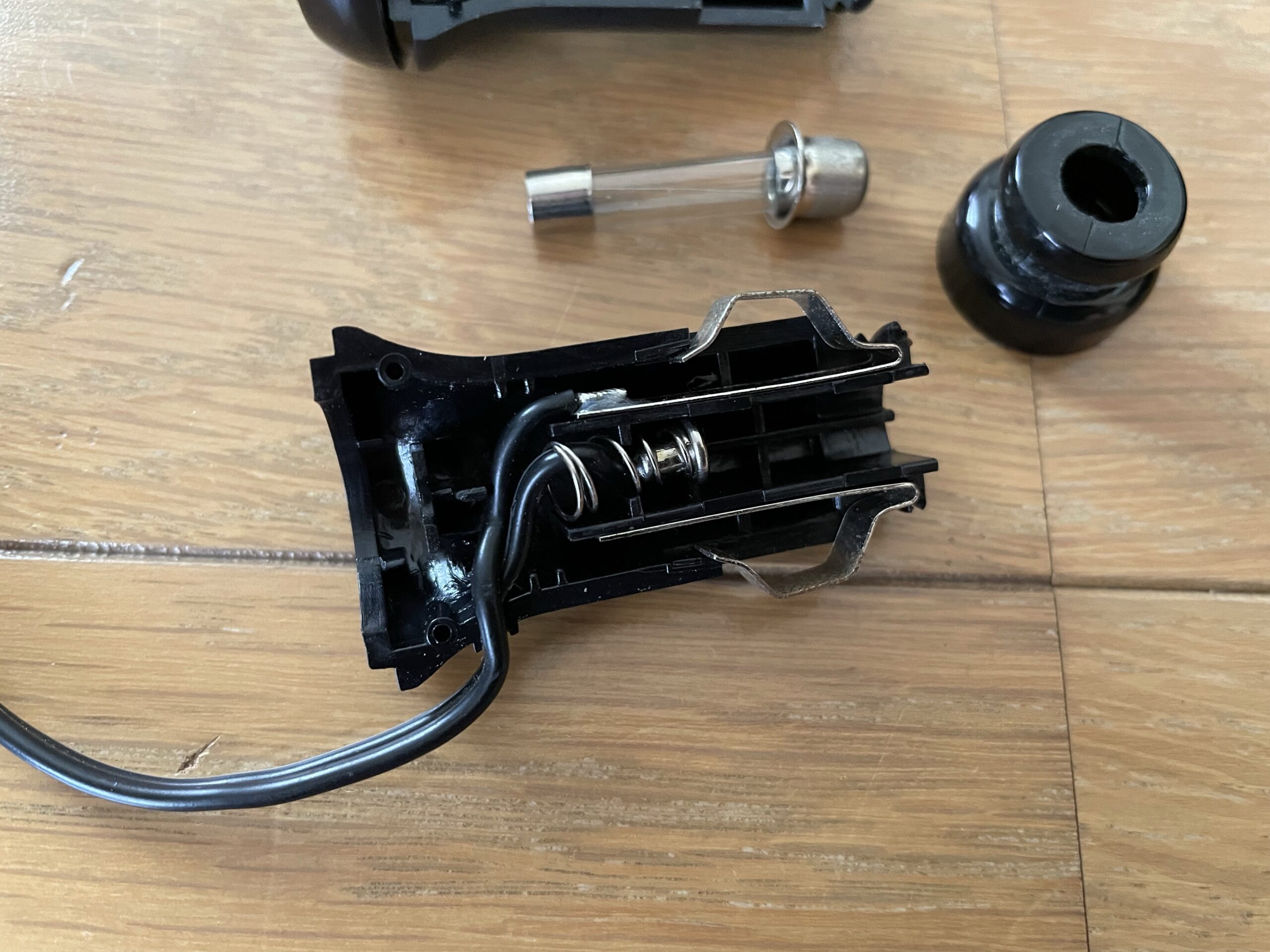

先端を外すことで、シガーソケットの本体部分が2つに分割出来、中にある配線を外すことが可能です。
シガーソケットの配線を加工する

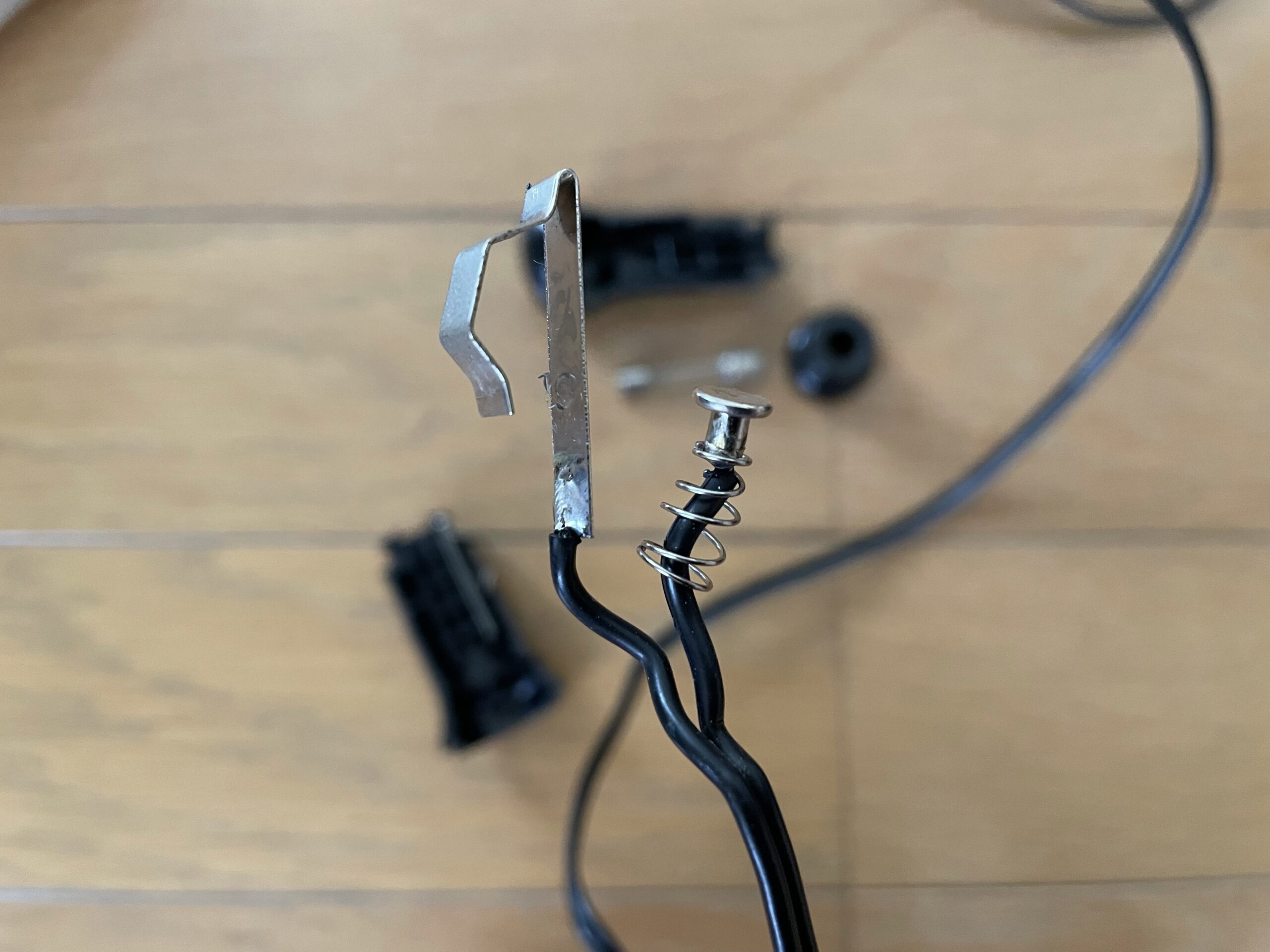

シガーソケットの分解が出来たら、中から配線が取り出せるので、この配線をギボシ端子に組み替えてやります。

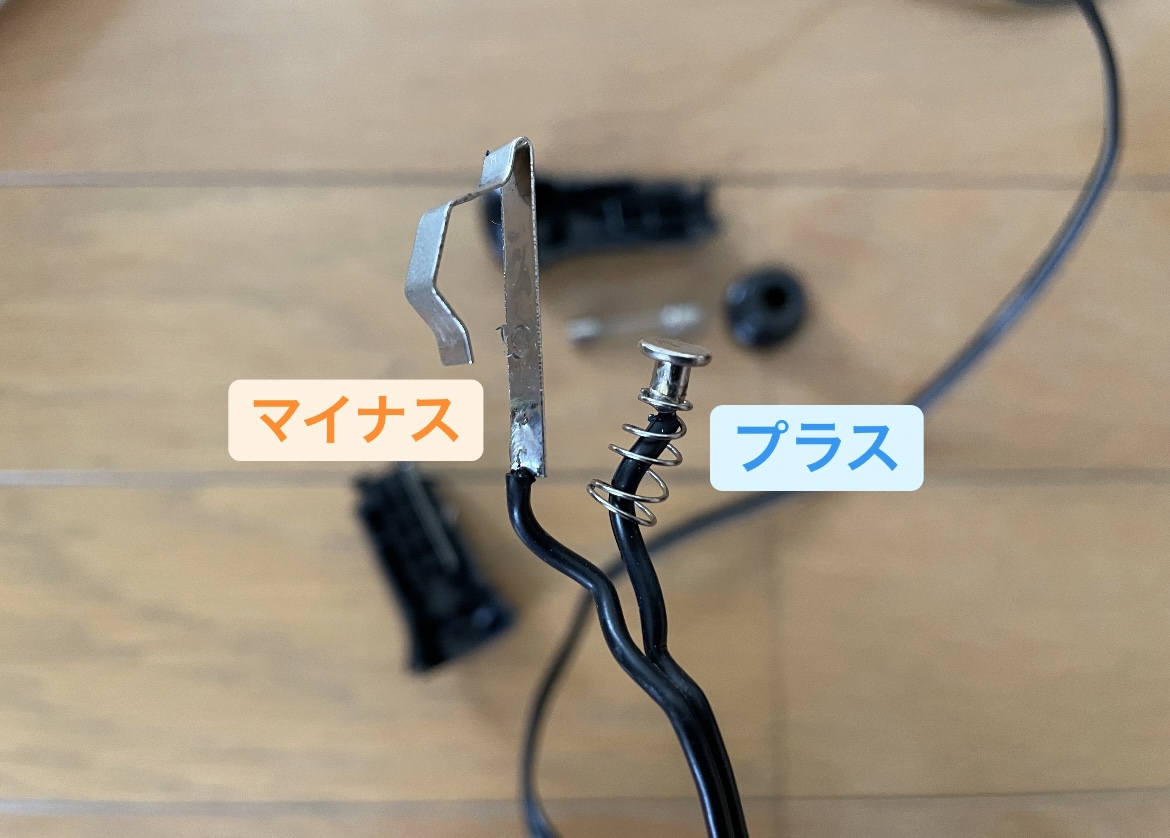

上の画像に印を付けてある通り、シガーソケットの中心部分にある端子がプラス。側面側に接する部分がマイナス端子になります。ギボシ端子を組み込んだあとは、分からなくならないように、プラス端子側に印を付けておくと良いと思います。
- 中心 プラス配線
- 側面 マイナス配線
もし、この配線加工を省きたいのであれば、電源裏取りようのシガーソケットを購入すれば解決します。
車体側の配線を加工し接続する
最後に車体側のシガーソケット差し込み部分の裏側の配線に、追加するシガーソケットの配線を割り込ませて電源を取り出します。

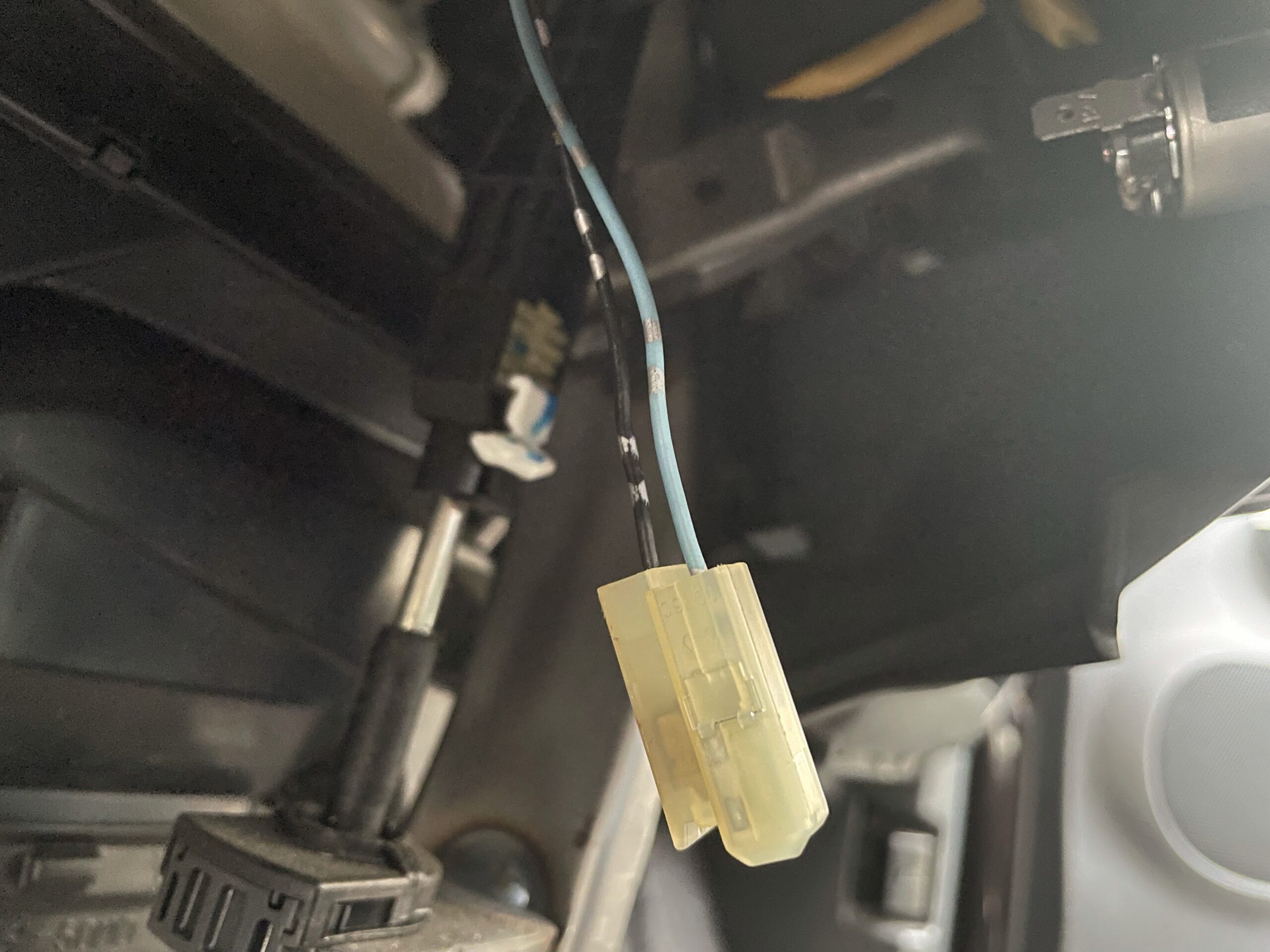

シガーソケットの裏側を除くと、下の画像のように配線が引き抜けるので、ここの配線を加工します。
今回は、シガーソケットの配線に割り込ませていますが、プラス電源が取れればどこから電源を取っても構いません。
- ナビ裏
- ヒューズボックス など
- 黒 マイナス
- 水色 プラス
※車種によって、配線の色が異なります。

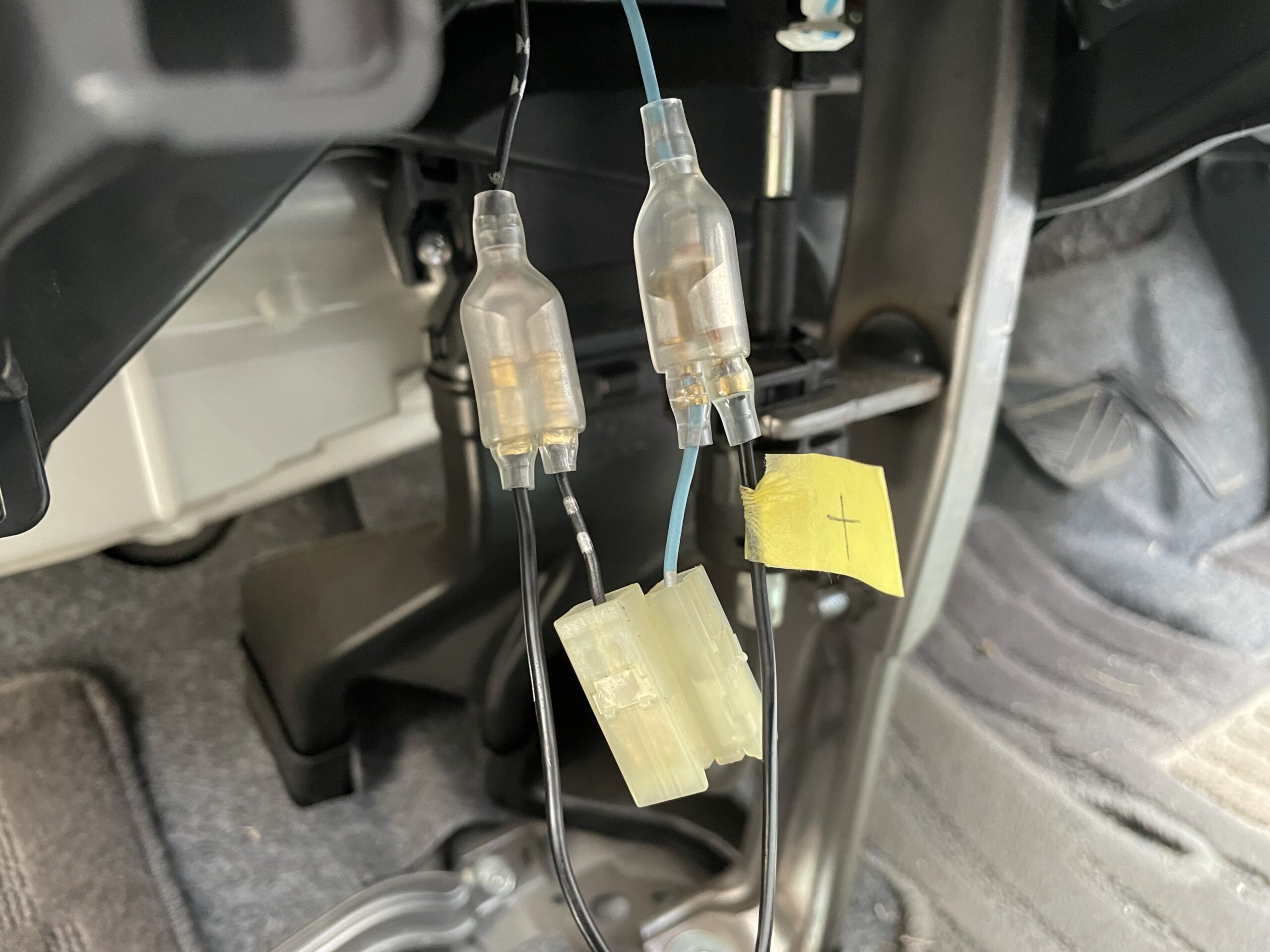

今回は、2連のギボシ端子を使ってプラスとマイナスの配線を分岐させて、そこに増設するシガーソケット側の配線を割り込ませてあります。
マイナスの配線も、車体の配線に割り込ませていますが、アース端子を使ってどこかにボルト止めしても問題ありません。
分岐方法や配線加工については、こちらの記事で紹介しています。
まとめ

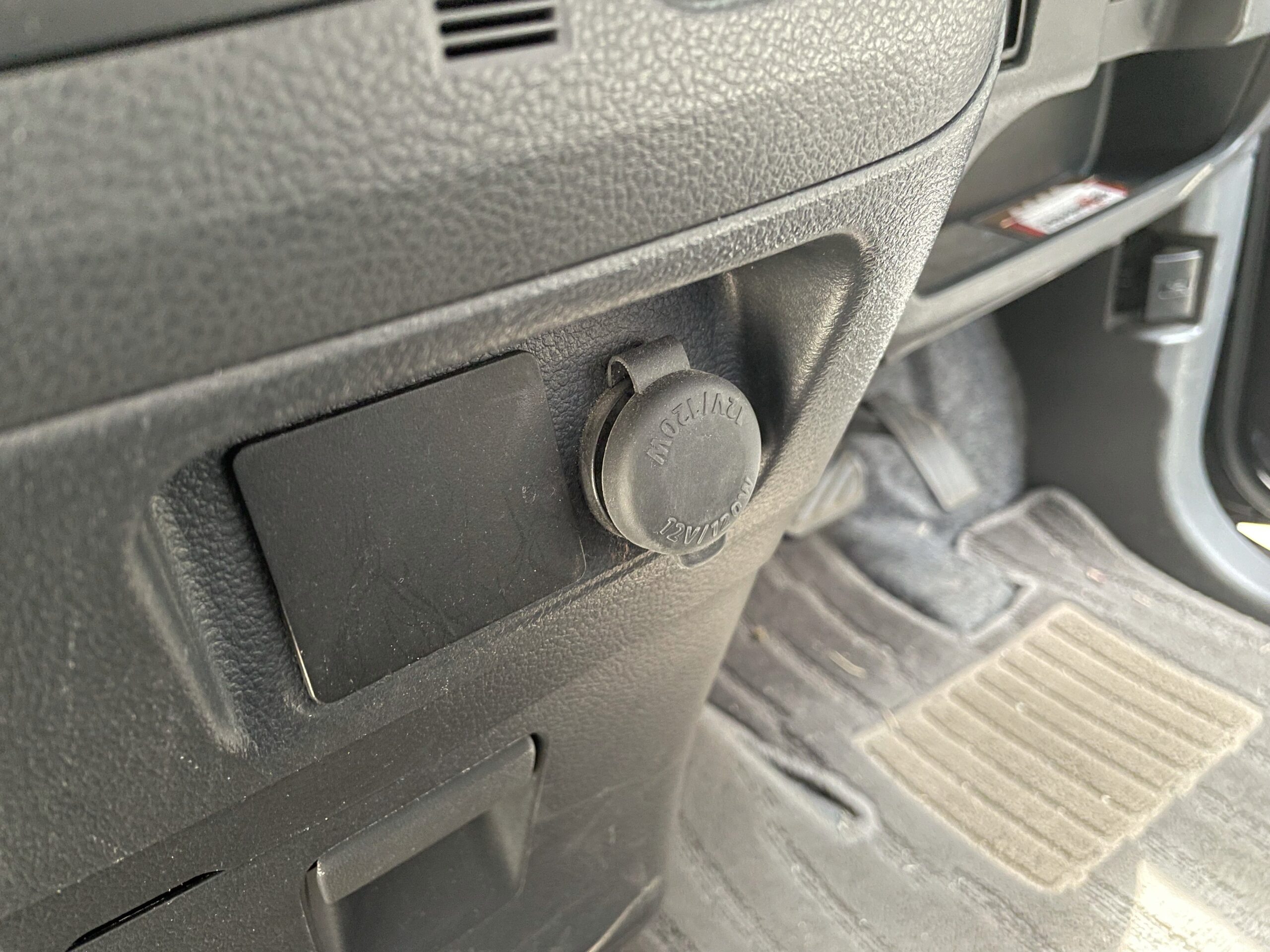

市販の増設用シガーソケットの配線を加工し、電源を裏取りすることで車体に元々設置されているシガーソケットを使うことなく、シガーソケットを増設することが可能です。
この方法で増設すると、表面に配線が出てこないことに加えて、シガーソケットの差し込み箇所を無駄に1つ潰してしまわないのでおすすめです。
シガーソケットを分解し、ヒューズがない状態で接続してしまっていますが、もしトラブルが起きた場合はシガーソケット用のヒューズが飛ぶのでとりあえずはそのままでも大丈夫です。
※ヒューズボックスにある【CIG】のヒューズが飛びます。
今回は家にあった、シガーソケットから電源を取るようの商品を加工し、電源の裏取りをしていますが、裏取り用のシガーソケットも販売されています。これから電源の裏取りを考えていて、これからシガーソケットを購入される場合は、そのような商品を購入することをお勧めします。
それでは。
