【エリシオン】リアキャンバーの調整方法【2パターン】

エリシオンのリアキャンバー調整は2パターンの方法があります。



そこでこの記事では、エリシオンのリアキャンバー調整方法についてお話ししていきます。



1つは純正のキャンバー調整機能なので、パーツの付け替えは不用です。





目次

エリシオンのリアキャンバー調整方法



エリシオンのリアキャンバー調整方法は以下の2パターンあります。



  • アッパーアームを短縮する
  • ロアアームの偏心ボルトを回す



順番に解説していきます。



アッパーアームを短縮する(交換する)



1つ目はアッパーアームの短縮です。社外メーカーより、エリシオン用のキャンバー調整式のアッパーアームが出ているのでそちらを購入して付け替えます。





アッパーアームの交換方法はこちらの記事でお話ししています。



あわせて読みたい
【エリシオン】リアのアッパーアーム交換方法 前回こちらでフロントアッパーアーム交換を解説しました。     この記事では、エリシオンのリアアッパーアーム交換についてお話ししていきます。   Silk...



ちなみに、形状が瓜二つのステップワゴン(RF)用やRAオデッセイ用は取り付け不可なので注意です。



ぱっと見の形状は本当にそっくり。ちなみに全長まで同じです。だけど付かない…。笑



詳しくはこちらの記事にまとめてあります。(流用不可の理由とか。)



あわせて読みたい
エリシオンにオデッセイのアッパーアームを流用した話【フロントとリア】 今回足回りを組んだエリシオンには、オデッセイのアッパーアームを流用しました。   ちなみに前後ともにオデッセイのアッパーアーム。   フロントは有名な話...



もちろん、純正アッパーアームを短縮する方法もあります。



ちなみにこのエリシオンは純正アッパーアームを短縮加工しました。※調整出来ないと不便に感じる人が大半だと思うから、調整式をお勧めするよ。





あわせて読みたい
【エリシオン】自作リアアッパーアーム短縮 先日、部品を全て準備して、エリシオンに足回りを組み込んでいたのですが、用意していたリアのアッパーアームが付かない...   聞いていた話とちょっぴり違った。 &...



ロアアームの偏心ボルトを回す



もう1つの方法は、純正のサスペンションのままキャンバー調整が可能です。

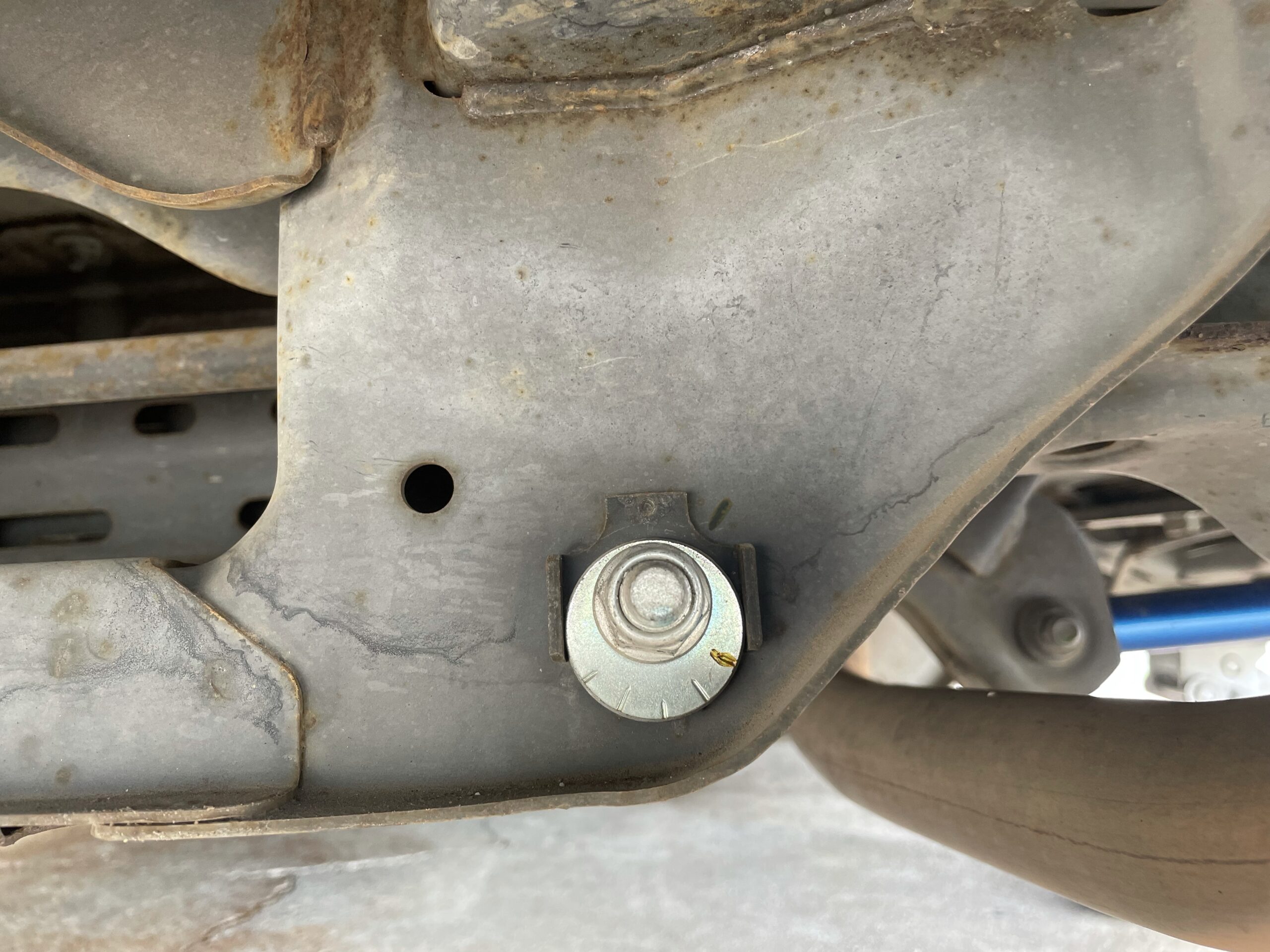

ロアアームの付け根を固定するボルトには偏心ボルトが採用されており、取り付け部分が長穴になっているため、こちらのボルトを回すとキャンバー調整が可能です。

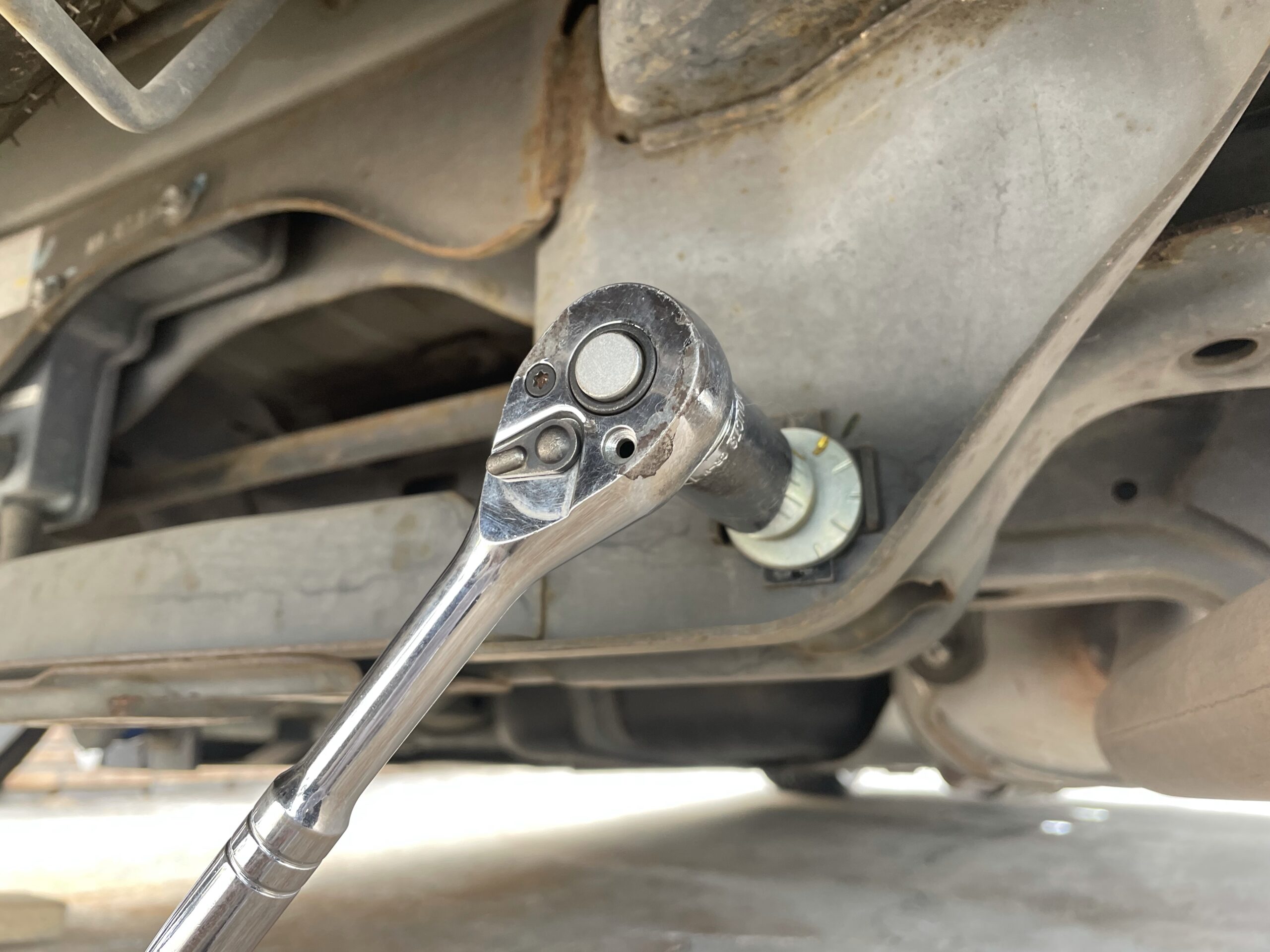

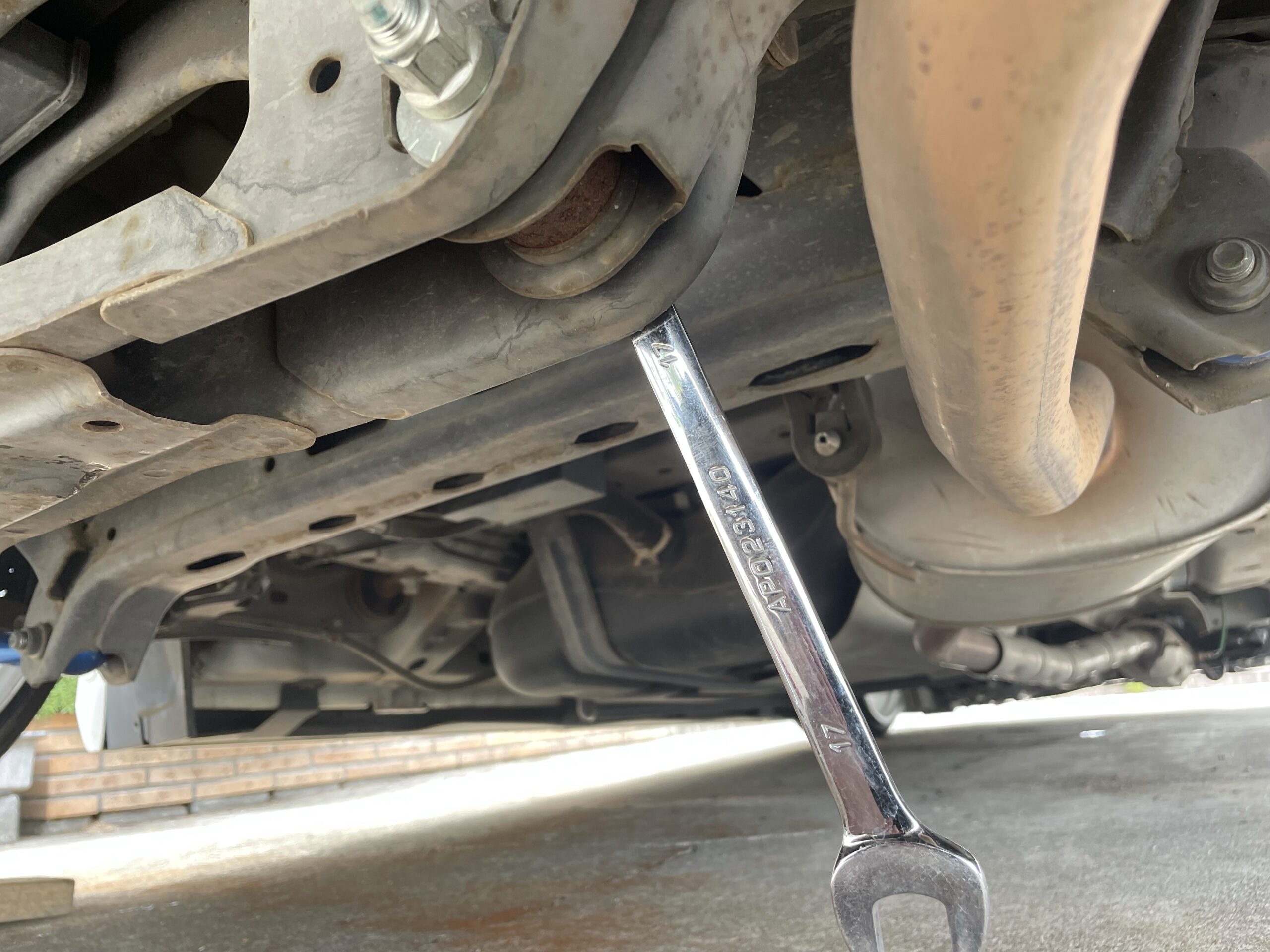

17ミリのソケットとメガネレンチを使用して、ナットを緩めてボルトの頭を回転させてやるだけです。





偏心カムボルトの調整についてはこちらの記事をご覧下さい。



あわせて読みたい
純正の偏心カムボルトを使ったキャンバー調整方法 マルチリンク式のサスペンションでは、純正のアームのままキャンバー調整ができる車があります。   特にリア側のサスペンションですね。偏心カムボルトを使ったキ...



ただし、ロアアーム側でキャンバーを調整してもはみ出たホイールは、アッパーアームの短縮ほど入り込みませんので注意です。



同じキャンバーなのに何故?



そんな方のために、詳しくはこちらの記事でお話ししています。



あわせて読みたい
『今更聞けない』アッパーアームとロアアームどちらから変えるべき? キャンバーを付けたい!と思った時に真っ先に思い浮かぶのは『アームの交換』ですよね。   マルチリンク式サスペンションやダブルウィッシュボーン式サスペンショ...



まとめ



エリシオンのリアキャンバーは、純正のロアアームの偏心ボルトを使用して調整してやるか、アッパーアームを変えて調整するかの2択です。



※ロアアームを延長加工してもキャンバー角は変わるけども。



多少の微調整ぐらいであれば、純正の偏心ボルトを使えば十分コト足りると思います。



少し過激に付けたいのであれば、アッパーアームの交換をおすすめします。





それでは。
