ドアロックアクチュエーターのモーターを分解清掃して復活させる方法

先日、ドアロックアクチュエーターの中のモーターを交換しました。



そこで不用になった不動のモーターに目がいった。



とりあえず、不動になったモーターを分解して掃除したところ、再度モーターが動き出しましたので、この記事ではモーターの分解清掃についてお話ししていきます。



あわせて読みたい
ドアロックアクチュエーターのモーター交換方法について 車の集中ドアロックが1ヶ所ロックしないし、アンロックもしない。   調べてみると、アクチュエーターが動いていないので、ドアロックに使われているアクチュエータ...





目次

モーターの分解清掃に使うモノ

  • マイナスドライバー
  • パーツクリーナー
  • 接点復活剤
  • 紙やすり



モーターはボルトで固定されているわけではなく、カシメてあるので、そこの爪を起こすのにマイナスドライバーを使う程度で、他の工具は不用です。



マイナスドライバーに関しては、細めのモノを用意しないと使用出来ないと思います。※ドライバーが入らない。



紙ヤスリに関しては、一箇所焼けが酷かったので電極部分の研磨に使用したぐらいです。



ドアロックアクチュエーターのモーター分解

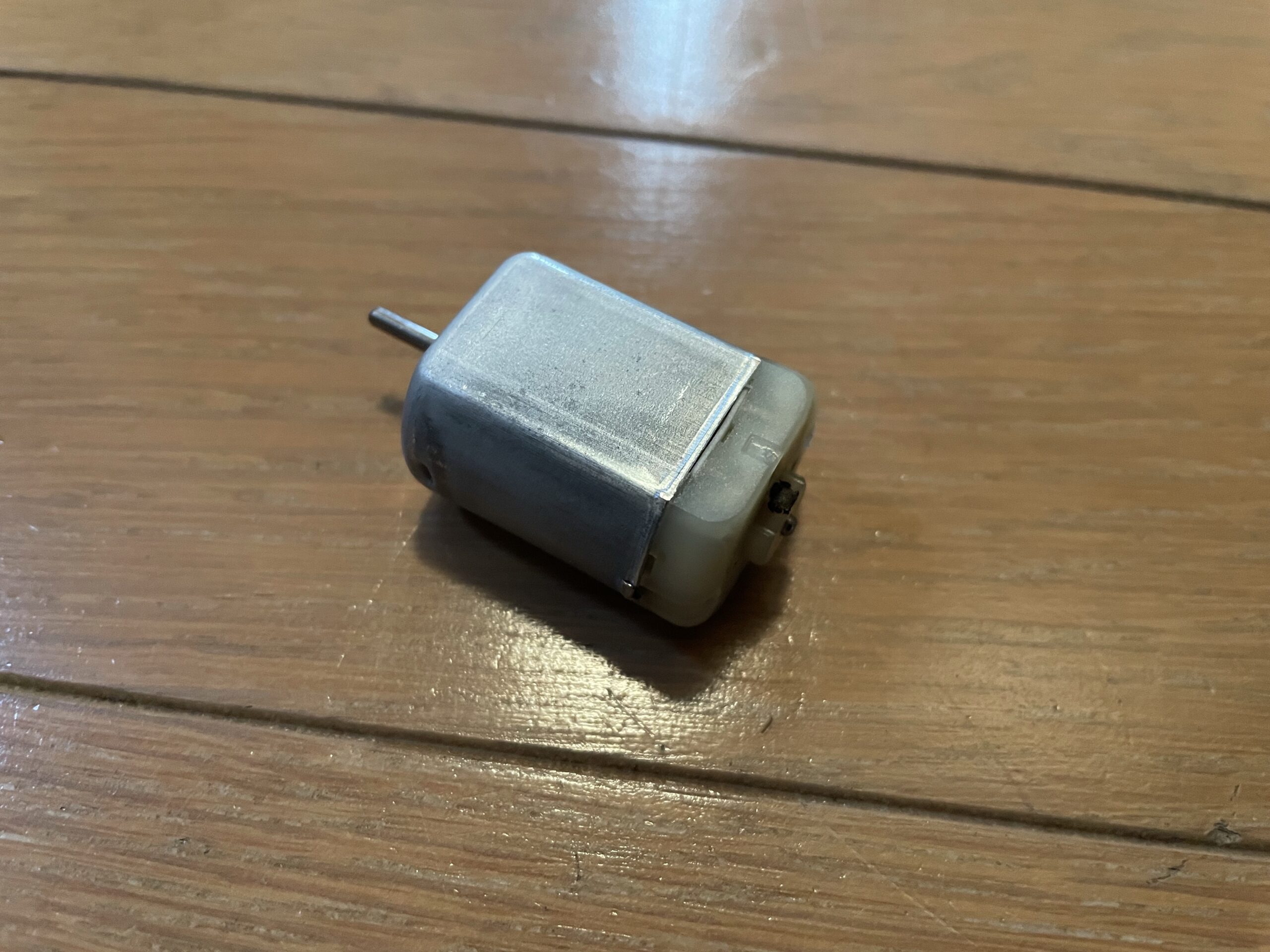

早速、不動になったモーターを分解していきます。分解は方法は、カシメてある爪を起こすだけです。

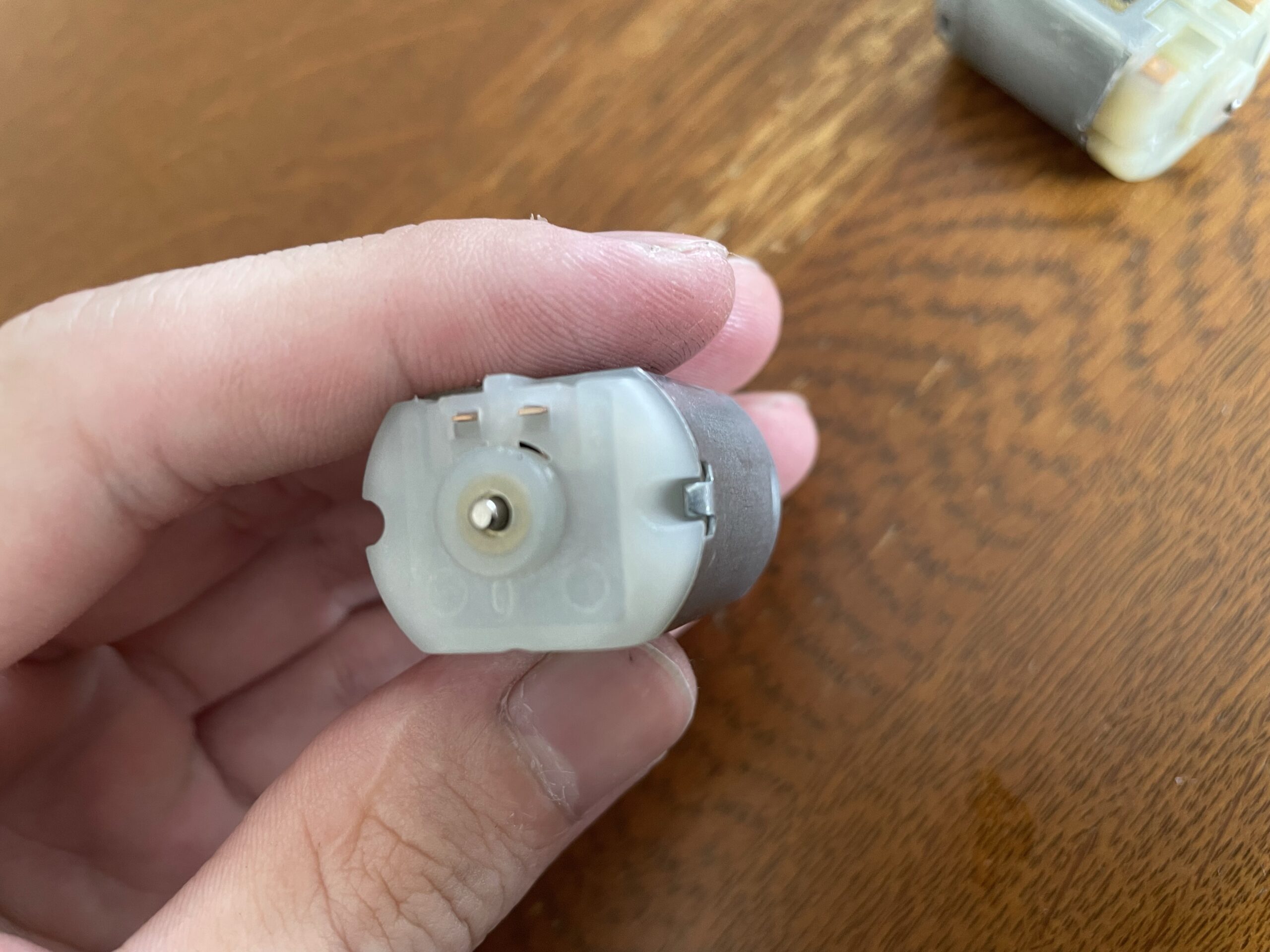

こちらのボディの切り掛け部分を、マイナスドライバーを使用して起こしてあげると…

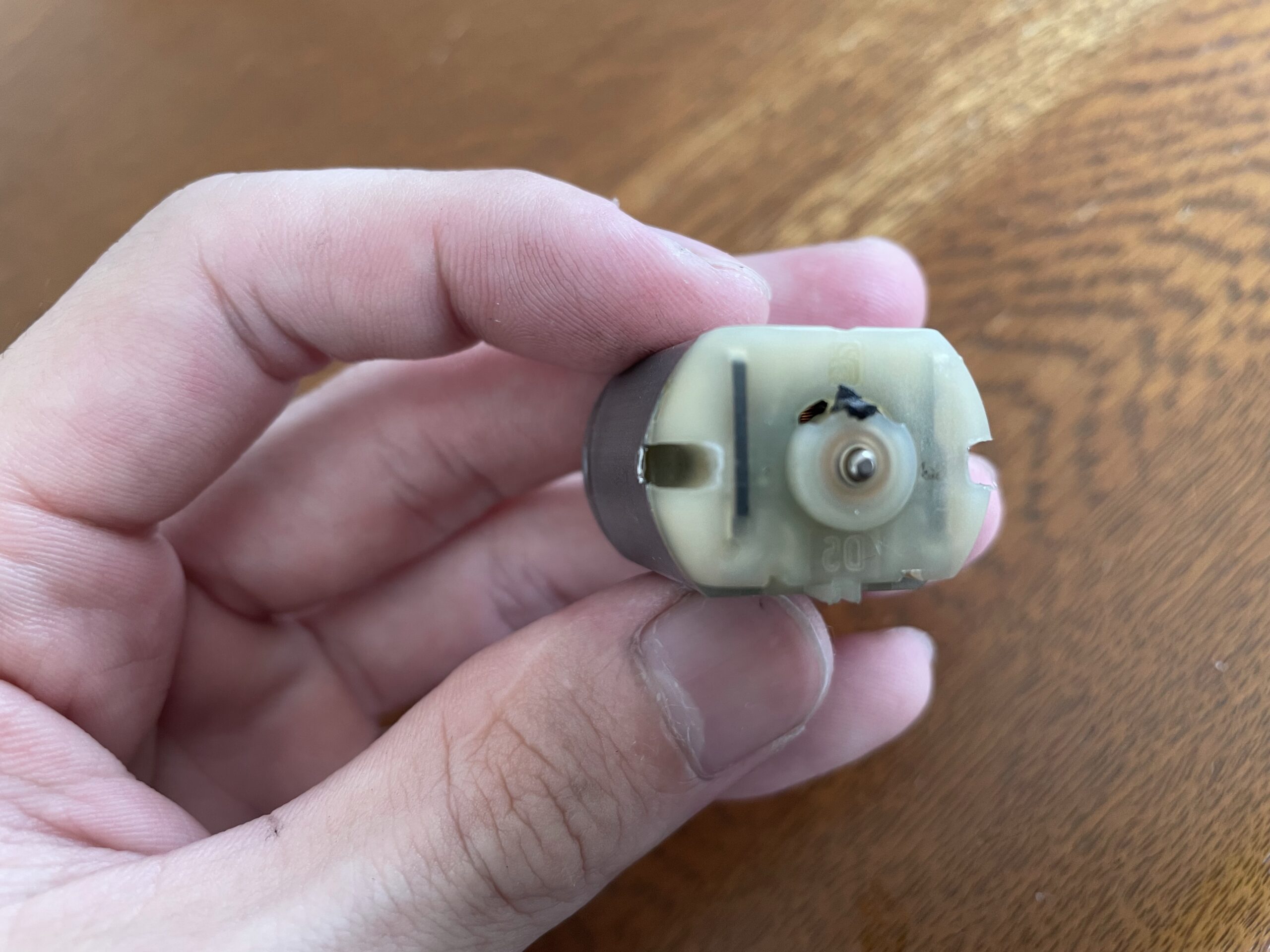

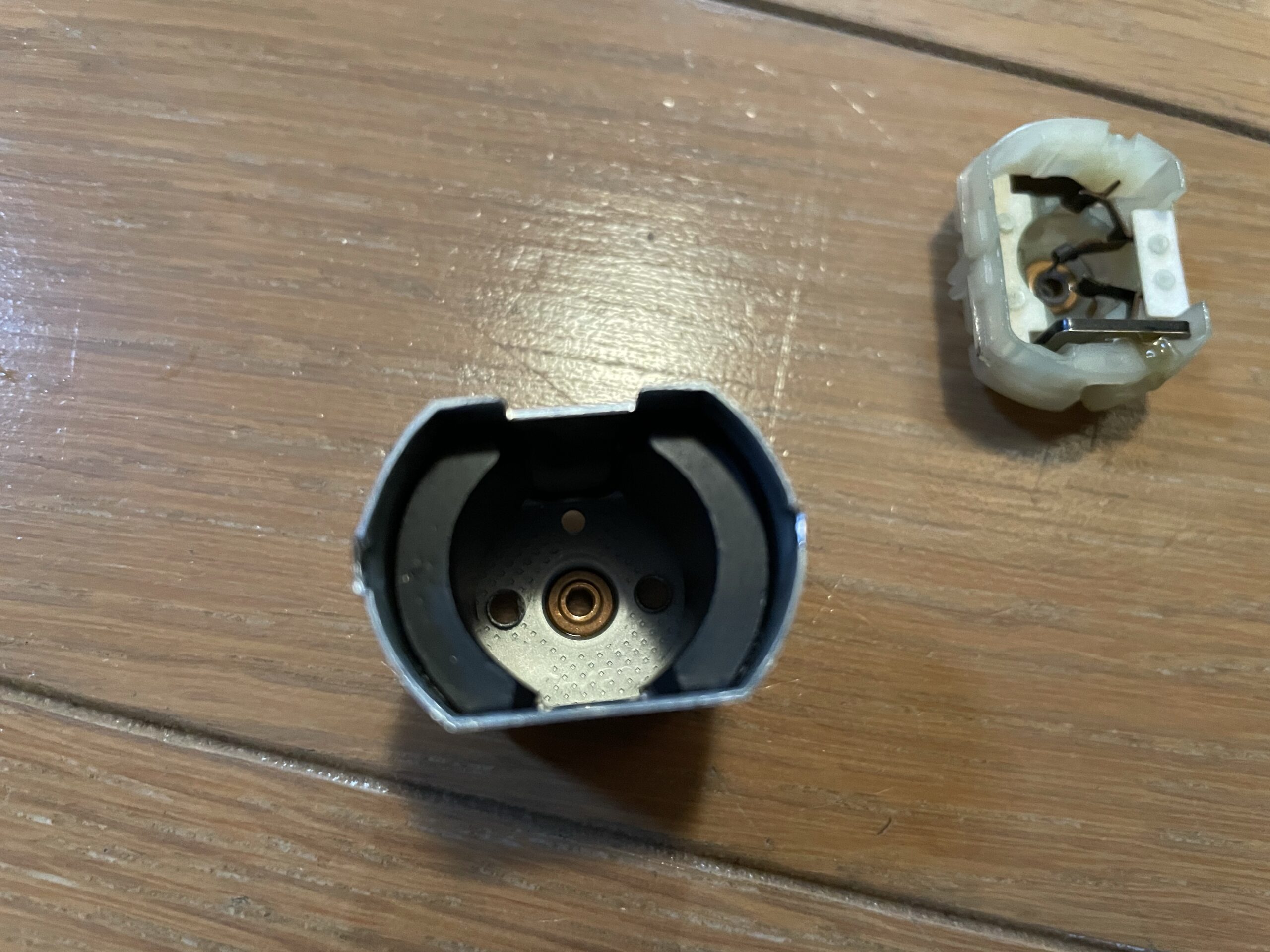

モーターの底面がパカっと開きます。



プラスチックで出来ている部分ですね。

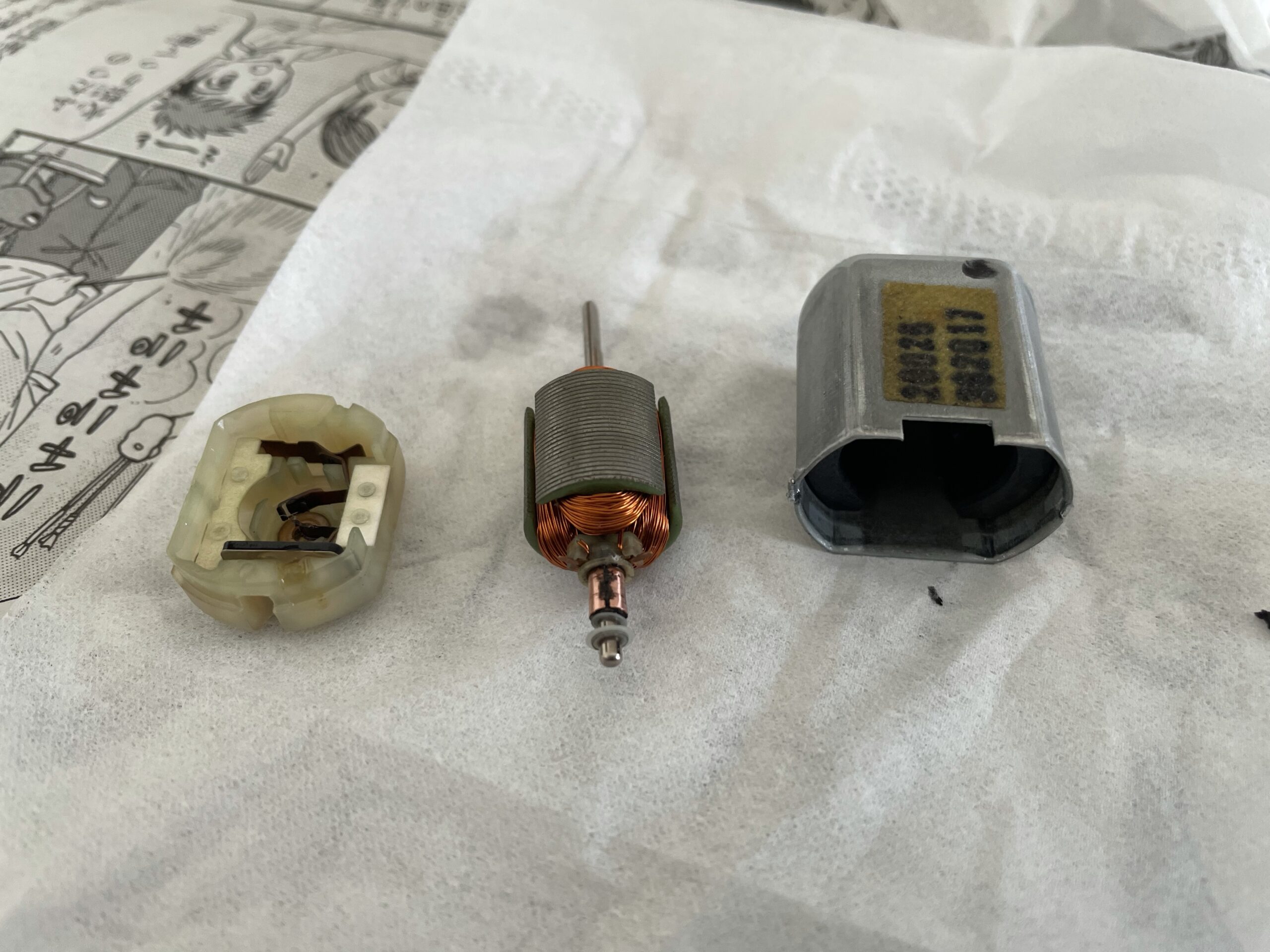

あとは、中のコイルを引っ張り出してやれば、分解完了です。

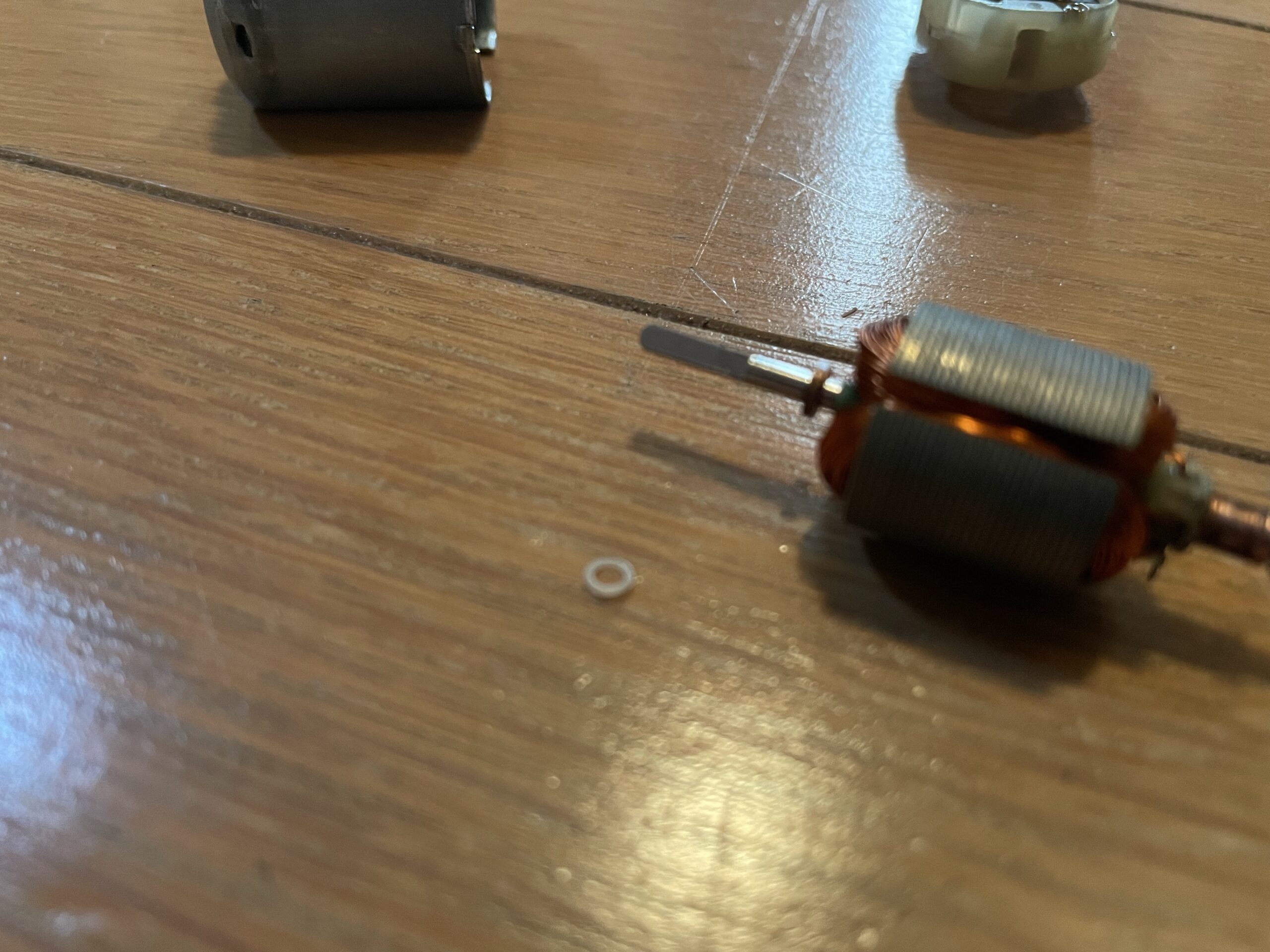

モーターの軸部分には、樹脂製と思われる小さなワッシャーが入っています。(全部にあるかは知らんけど…)



※ピンボケしているけど…。



これは掃除し出す前に必ず回収しておきましょう。



今回のモーターは上限の軸両方に入っていました。車高調のスラストシートみたいな役割だと思います。(憶測。)



モーター分解後の清掃

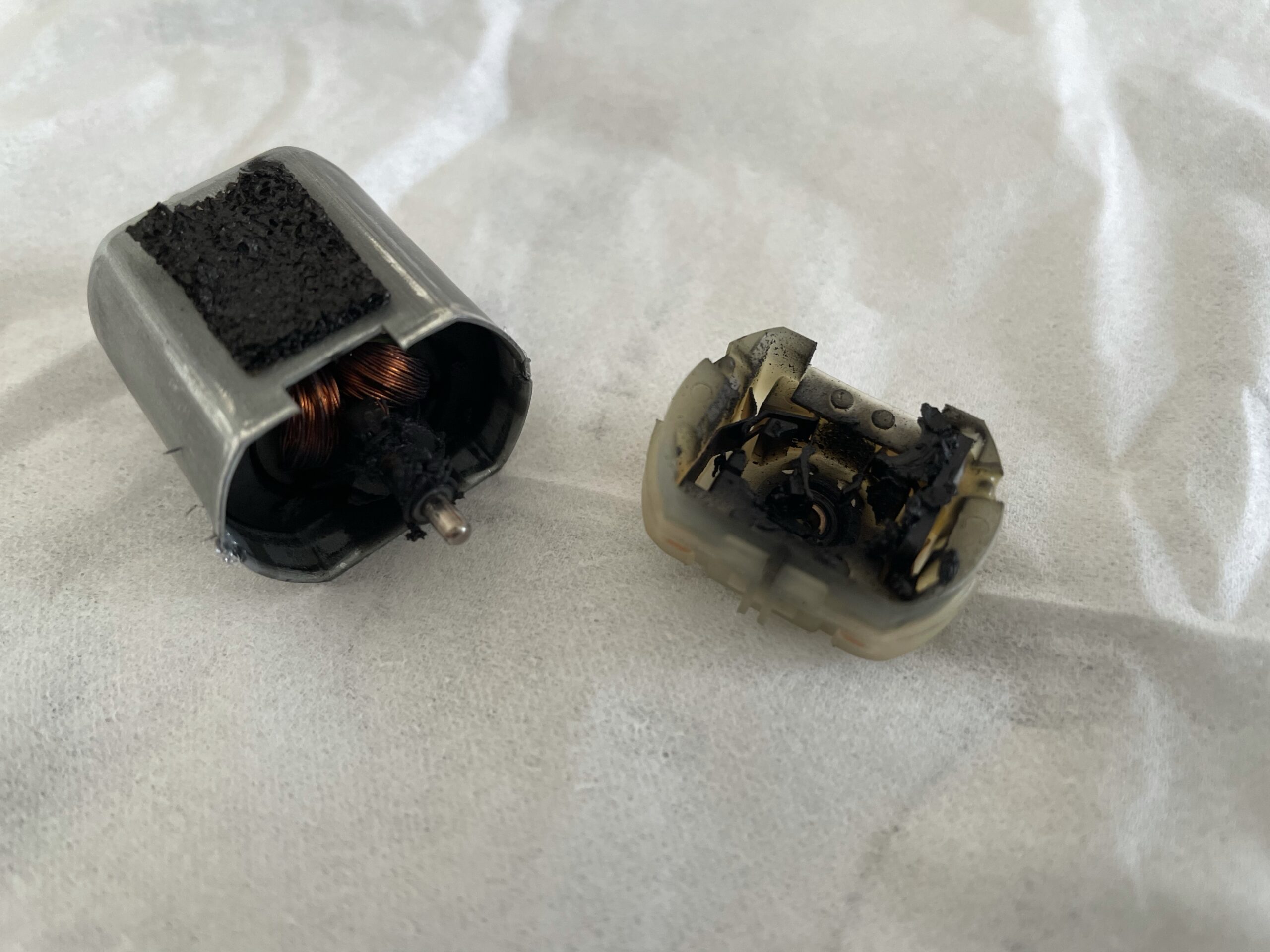

モーターをバラしたら、あとは溜まった汚れをパーツクリーナーで吹き飛ばし、拭き取ってやる。今回分解したモーターの中は、カーボン汚れがとてもつなく酷い…



写真は撮り忘れましたが、かなりのススが出てきました。





理由はシンプルに、接触不良によりアークが発生することだと思われます。

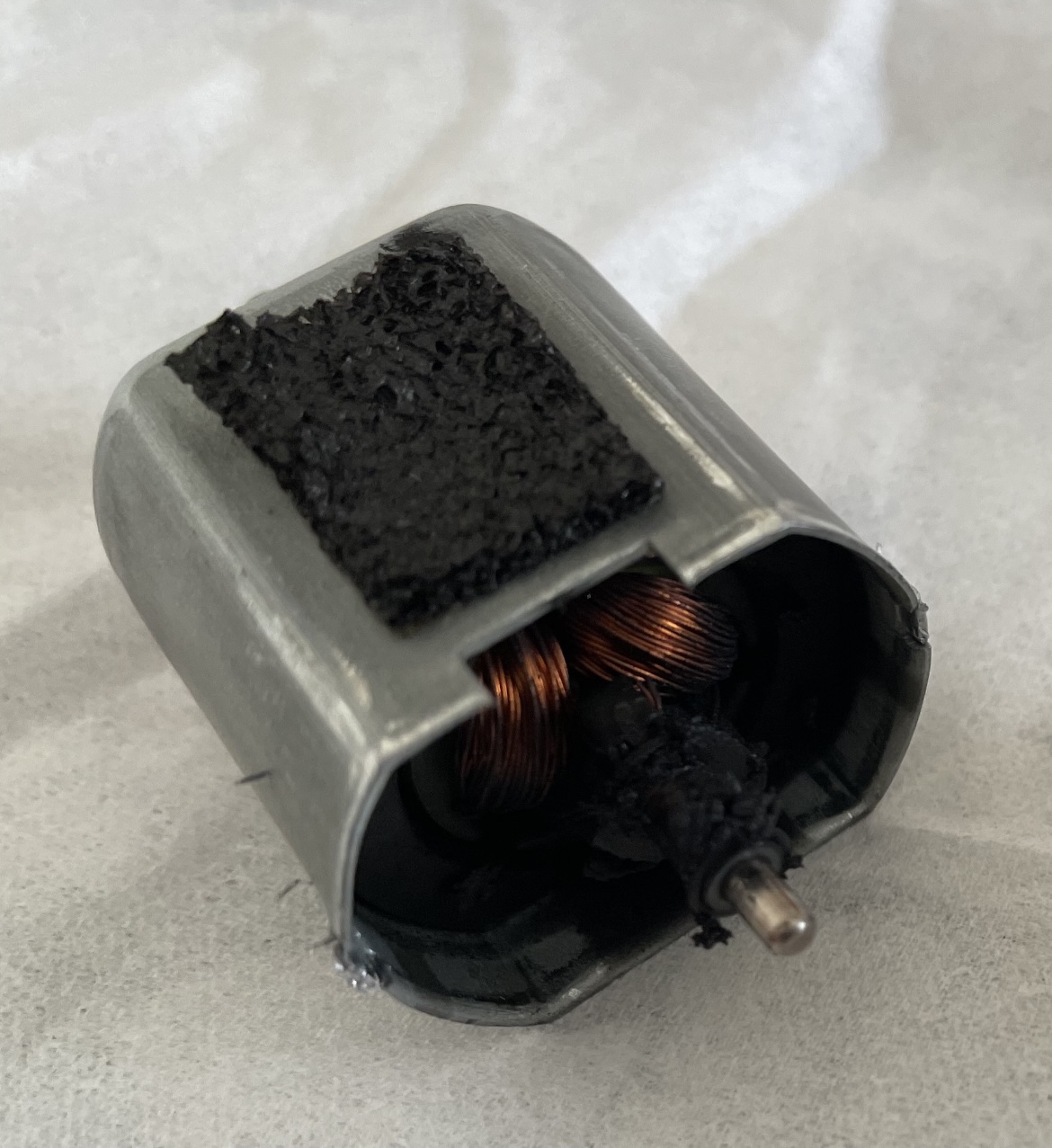

それが理由に、軸部分にある電極部分がススで覆われています。これでは、通電出来るはずもなく動かなくて当然です。



ここの軸部分に関しては、焼けも酷かったので紙ヤスリを使用して磨いておきました。

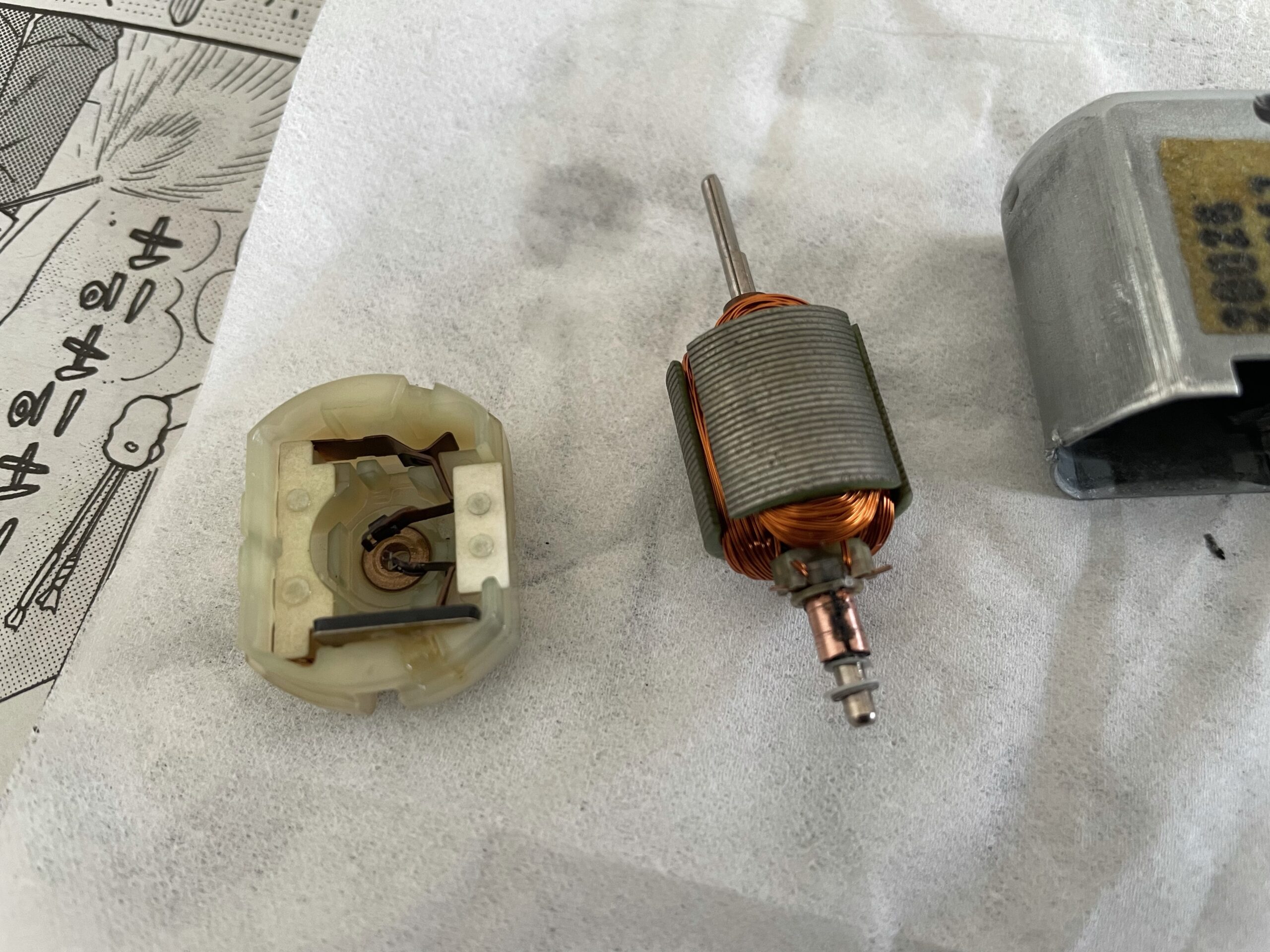

ちなみにこちらが清掃済みの状態です。先ほどの軸部分にどれほどススが溜まっていたのか、モーターの中を見たことがない人でもよく分かると思います。





パーツクリーナーで中を一通り綺麗にし終えたたら、あとは接点復活剤を使用して電極部分を再度掃除します。



接点復活剤は塗って終わりでは無く、綿棒等で擦ってやらないとだめです。



吹きかけて接点が蘇る魔法の液体ではありませんので注意…。(たまに勘違いしている人がいるよ。)

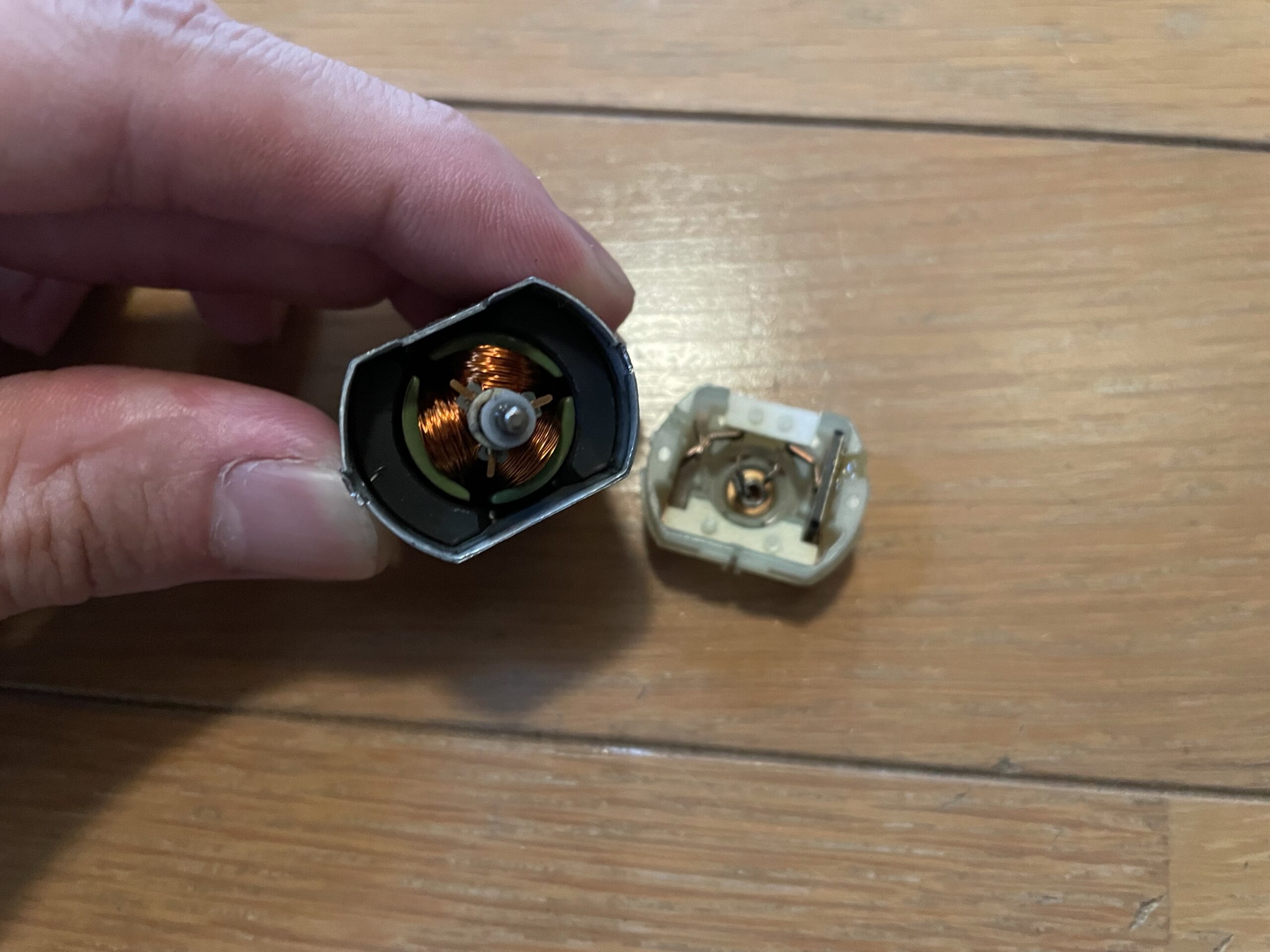

全ての清掃が終われば、逆の手順でモーターを元に戻せば作業完了です。



最後に、カシメ部分を再度カシメてモーターの組み付けが終わりです。





まとめ



今回は、不動になったドアロックアクチュエーターのモーターの中がどの程度汚れているかを確認するために、分解清掃をしました。



※このモーターはもう使わない。



安いモーターであれば、500円程度で購入可能なので、アクチュエーターを分解しようと思われている方は、モーターを購入して直すことをおすすめします。





500円程度でモーターは買えるので、20分も30分も掛けてモーターを分解清掃するメリットは0に等しいです…



そのような作業が好きな方なら話は別ですが。



アクチュエーターの分解方法やモーター交換の方法はこちらの記事で解説済みです。



あわせて読みたい
ドアロックアクチュエーターのモーター交換方法について 車の集中ドアロックが1ヶ所ロックしないし、アンロックもしない。   調べてみると、アクチュエーターが動いていないので、ドアロックに使われているアクチュエータ...



それでは。
