【E46とE85】アッパーアームの短縮量について



E46(E36)のアッパーアームは何ミリ短縮しましたか?



E46とE85のアッパーアーム短縮に関する質問がちょこちょこ飛んでくるので…



この記事では、E46とE85のアッパーアームの短縮量についてお話ししていきます。(質問されて気が付いたけどどこにも書いて無かった。)



※あくまで目安程度に。



あわせて読みたい

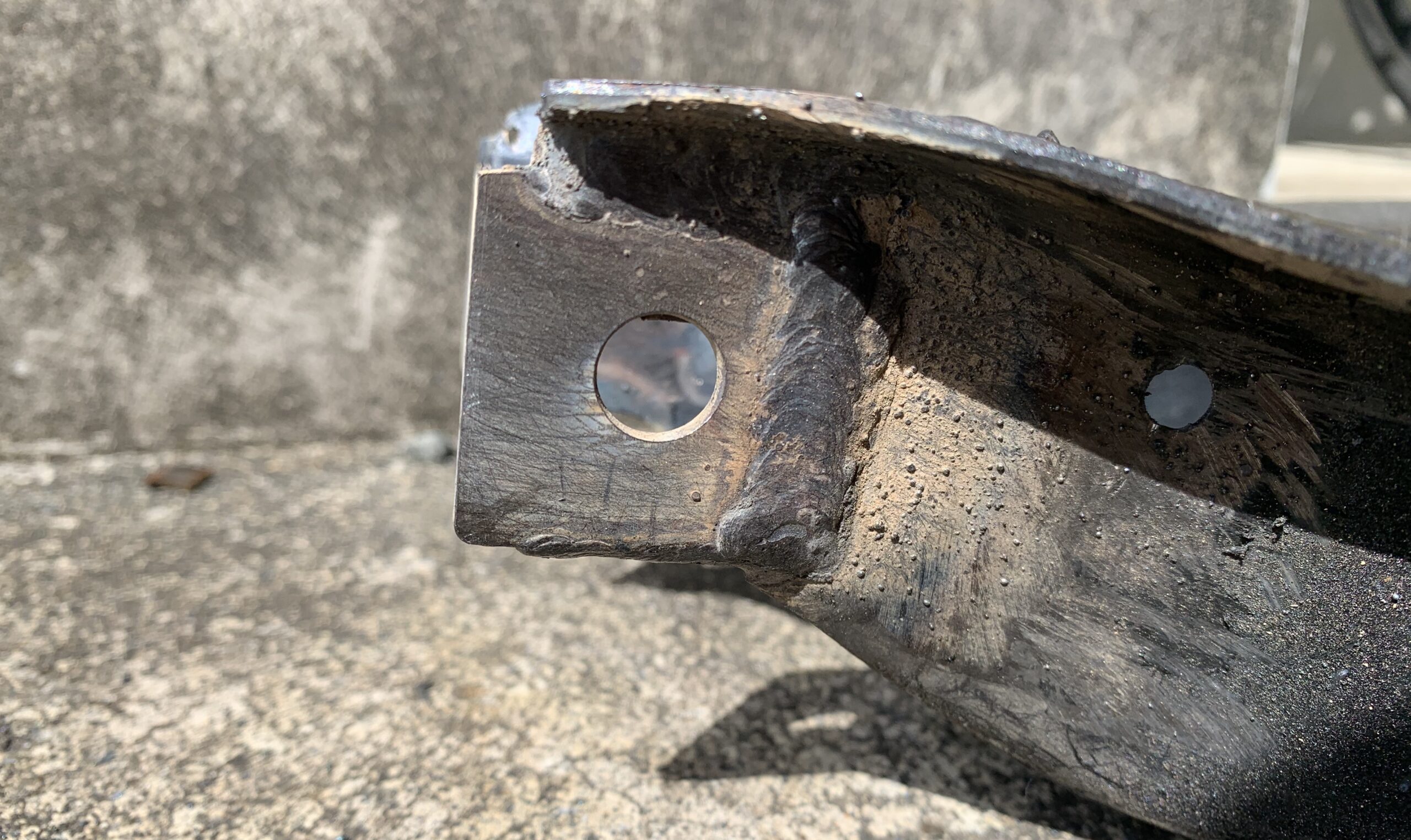

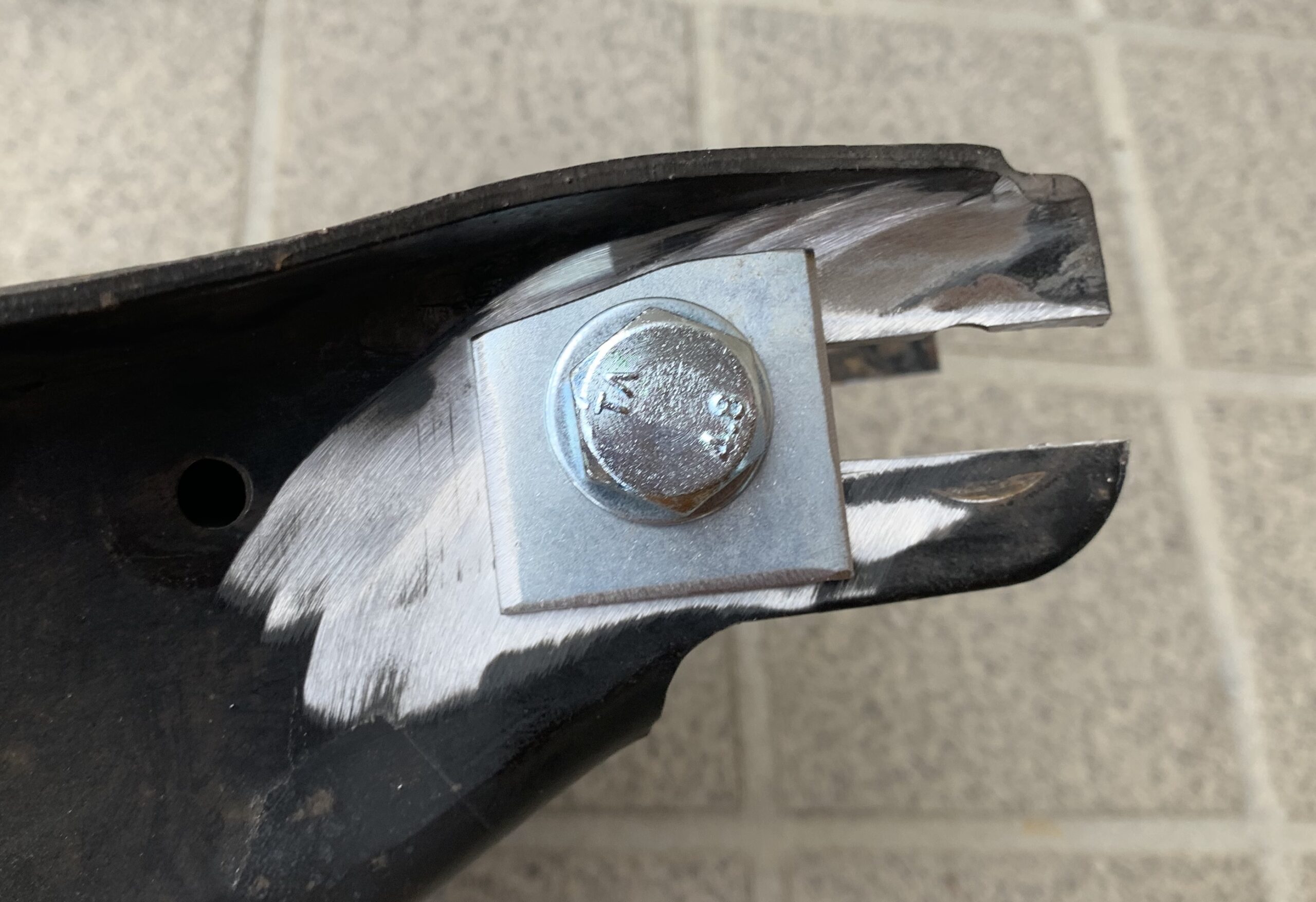

【DIY】純正アッパーアームの短縮加工にチャレンジ 今回購入したE46のアッパーアームには、スプリングが乗っかる形状のため社外アームが出ていません...   そこで、DIY加工で短縮アッパーアームを作成しました。 &nb...





目次

【E46とE85】アッパーアームの短縮量について



僕自身がE46とE85に使用した、E36純正アッパーアームの短縮量は以下の通りです。



  • 30ミリ短縮
  • 20ミリ短縮(正確には22〜23ミリぐらい)



1回目は30ミリ短縮で加工したのですが、納得が行く範囲内に調整しきることが出来ず、加工をやり直しています…



順番にキャンバーの画像をアップしておきます。



30ミリ短縮

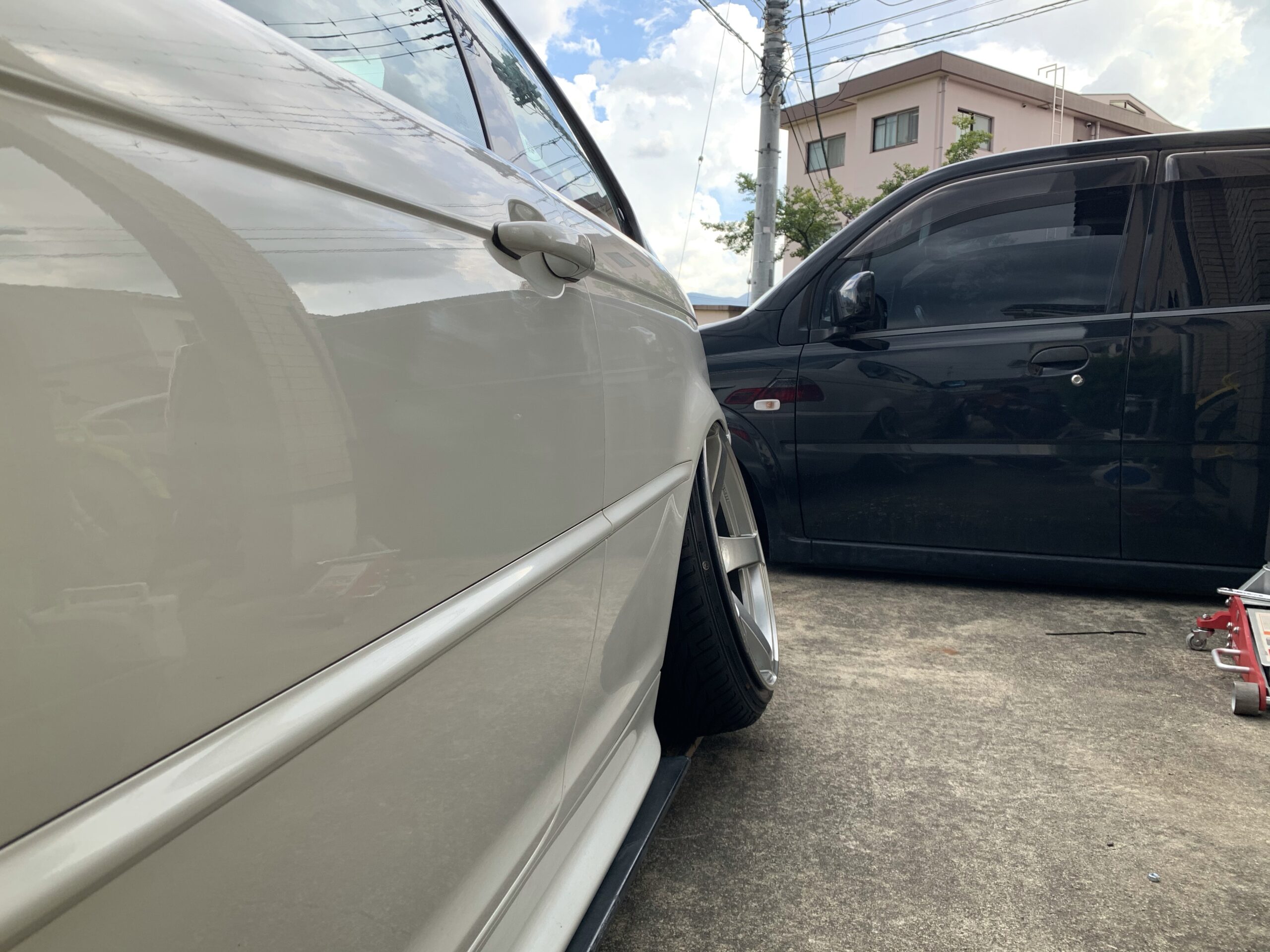

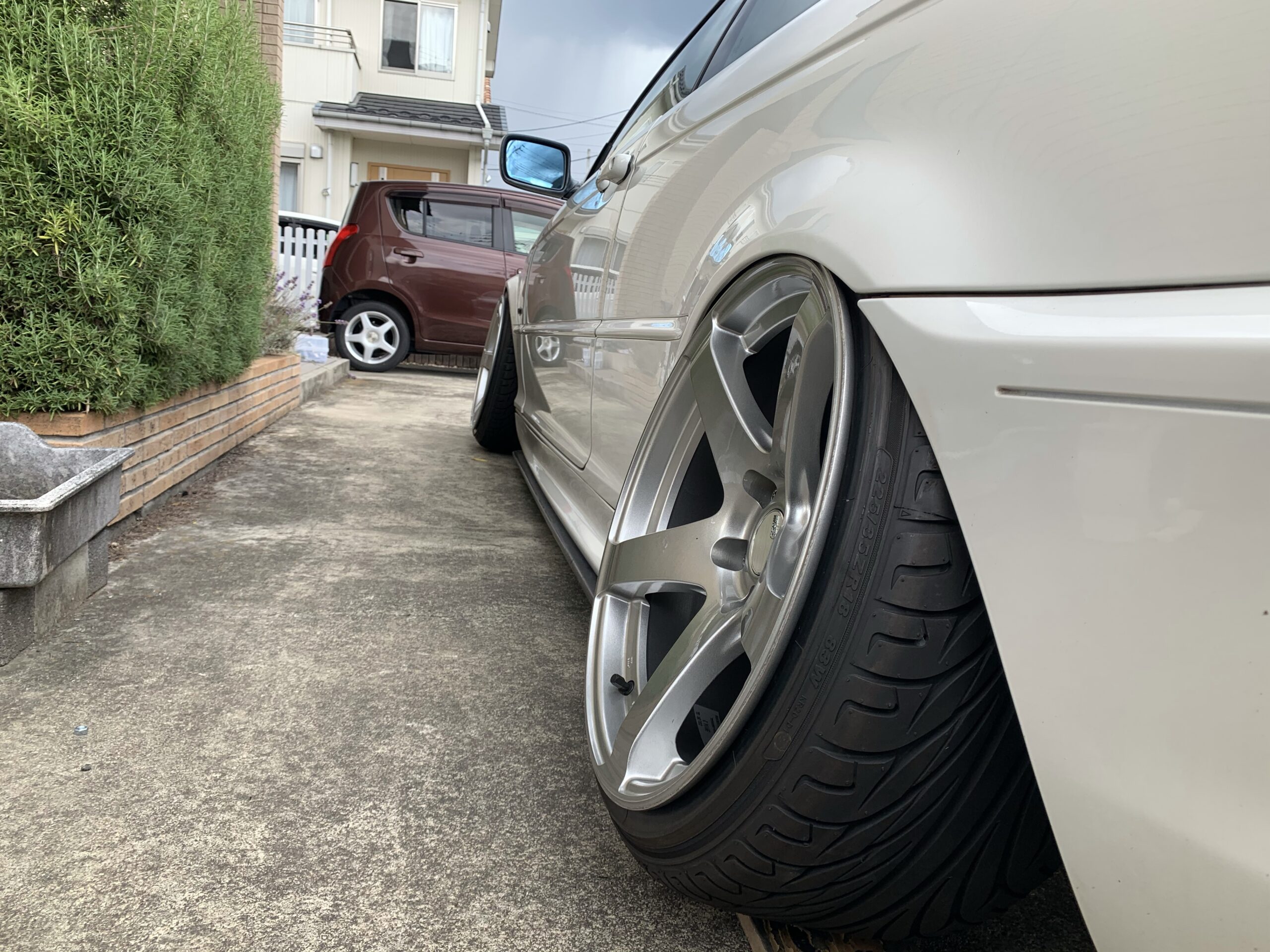

30ミリ短縮した際のキャンバー角がコレ。





いざ、30ミリ短縮してみるとこんなキャンバー角に…。



※正確にはアッパー短縮プラスロアアームです。



アッパーアームを30ミリも短縮してしまうと、ロアアームをガッツリ伸ばさないと、トー角が取れなくなります。(ムッチャトーアウトになる。)





そこをカバーしようと、ロアアームを伸ばした結果がこれです。



完全にやり過ぎましたね…。





20ミリ短縮

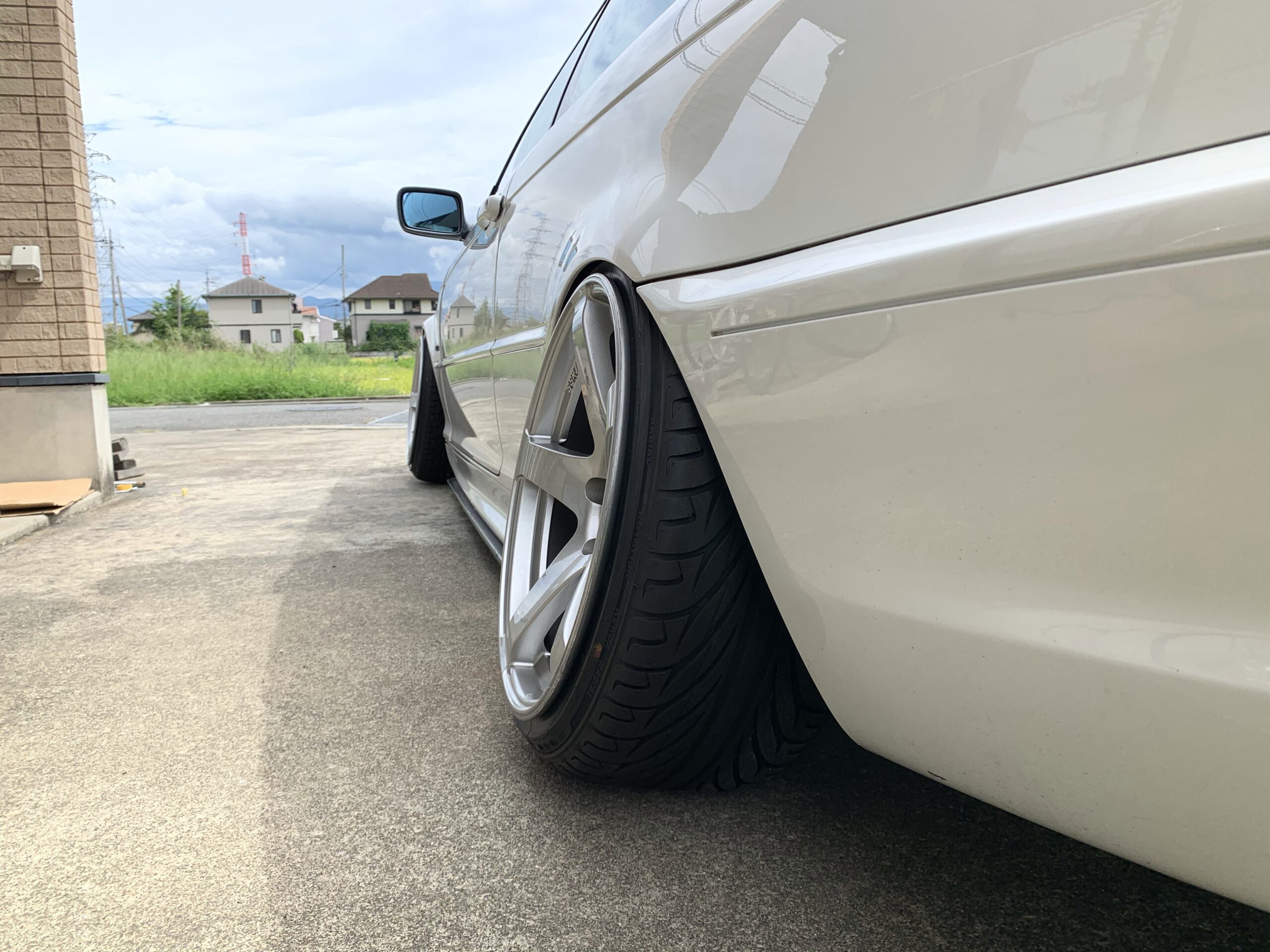

20ミリ短縮した際のキャンバー角がコレ。(正確には22か23ミリぐらい。そこを狙った。)





流石にさっきのキャンバーは求めていないので、重い腰を上げてアッパーアームを作り直しました…



22〜23ミリ短縮でこのぐらいのキャンバーになります。(これもロアアーム延長と併用です。)



正直なところをい言うと、もう少し短縮量を抑えても良かったかな…。と言うのが本音です。





15〜20ミリ短縮でキャンバー10度ぐらい



キャンバーアーム(ロアアーム)との併用でトー角の兼ね合いも考えつつ、キャンバー10度付近に抑えるなら短縮量は15ミリ〜20ミリ程度だと思います。



10度もいらないけど、ロアアームだけでキャンバーを付けるとトー角が悲惨…



そんな方は、10ミリ程度の短縮量に加工し、あとはアクスル側の長穴加工で帳尻合わせするのがおすすめです。



詳しくはこちらの記事でお話ししてきます。



あわせて読みたい
【BMW】リアのトー調整が取りきれない場合の対処方法   車高を下げたり、キャンバーをつけ過ぎたら、リアのトー調整が取りきれない...。トーコントロールアームが無いからどうしよう...。   少し古い、BMW車のリ...



まとめ



E46やE85、E36も含めてリアアッパーアームの短縮量はかなり迷うと思います。



  • アッパーアームの短縮量
  • ロアアームの延長量
  • 車高のダウン量



これら3つのバランスを取らないとトー角が悲惨になってしまいますからね…



お陰様で僕自身も、アッパーアームの加工にはかなりの時間を食いました。



自分でやられる方は、仮組みしつつ本溶接することをお勧めします。



あわせて読みたい
【DIY】純正アッパーアームの短縮加工にチャレンジ 今回購入したE46のアッパーアームには、スプリングが乗っかる形状のため社外アームが出ていません...   そこで、DIY加工で短縮アッパーアームを作成しました。 &nb...



それでは。





■関連記事はこちら

あわせて読みたい

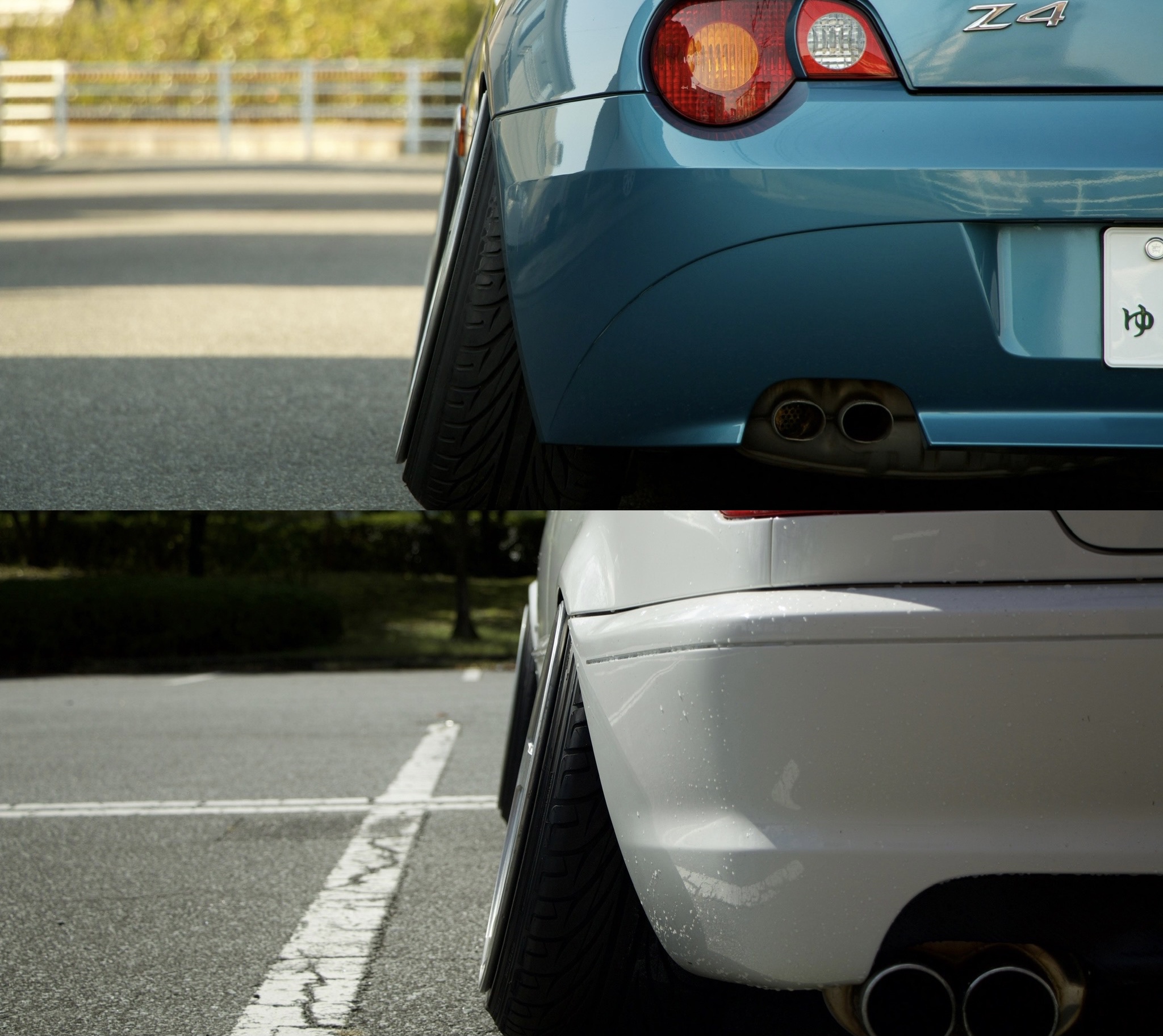

【E85(Z4)】車高短カスタム/鬼キャン仕様です 先日購入してきた、E85(Z4)の足回りが一旦全て終わりました。     そこでこの記事では、E85の足回り詳細について全て紹介していきます。   どんな足回...
